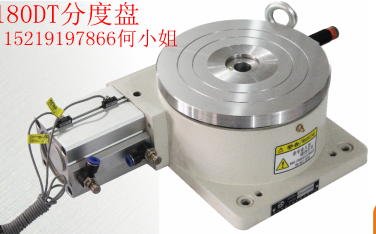

立卧式俩用分度-等分分度台，180DT自带防水功能
售后服务：
1. 我们的产品实行国家三包
2. 如果收到产品后，不能达到要求，或者是质量问题
3. 7天内是无条件退货的，1个月内无条件换货
4. 我们承诺的，就是质量 保修一年，终身维护，质量问题七天内退货，17天内包换。
5. 客户要的就是质量，而不是一味的追求价格，我们做的就是质量，让您买的放心，用的更安心。
更多产品详情了解欢迎来电咨询：13418671257 黄S QQ：2370874671
气动分度盘的型号：HSD-140T、HSD-180T、HSD-250T、HSD-320T，（我们此款气动分度盘是带T的，即是气动加强型的，相比于世面上普通型的更强劲更稳定），加有精密加强型：HSD-200H、HSD-300H（精密加强型气动分度盘相对于加强型气动分度盘平面精度要高，两款旋转精度都是一样的，精密加强型气动分度盘适用于对平面精度要求较高的工件）。
新款加强型气动分度盘可立卧两用，自动旋转，速度快，定位精准，是自动化机械设备附件，实行机械自动化量产的一个气动转盘，减少人工操作，减少开资成本，提高工作效率。
加强型气动分度盘，是我们最新款气动分度盘，是继我们普通气动分度盘的升级版。
2013年畅销款加强型气动分度盘，自带防水，无冲击力，稳定性强 无累计误差，运行平稳，不会有充过头现象。
压铸式结构，精度高，平面三点缓冲式，气缸油压缓冲，平面经过气氮处理，表面、平面精度高
气动分度盘是机床附件的一种，内部是靠齿轮齿条传动，等分盘来定点定位的，采用气缸推动的方式，操作简单。新款加强型气动分度盘一机多用，既可以立起来用，也可以卧着用，也可以悬挂着用，也就是可以立卧两用。气动分度盘，气动转盘，包括机箱，装设在机箱外侧壁上的驱动气缸，还包括固设在机箱内的滑台，滑台上开设有滑槽，该滑槽内设有一可沿滑槽滑动的齿条，齿条的一端与驱动气缸传动连接，机箱内还装设有一横向转轴，在转轴上位于机箱内的部份依次套设有棘轮、齿轮，该齿轮与齿条相啮合，转轴的一端从机箱内伸出与转盘固定连接，机箱内还装设有棘轮同步装置。还包括用于对棘爪进行定位的棘轮定位装置，该棘轮定位装置是由装设在机箱内的定位座、导向杆、套设在导向杆、的弹簧、定位块构成，导向杆的一端与定位座固定连接，其另一端与定位块固定连接，定位块设有与棘轮上的卡槽相适应的凸起。
所述机箱内还装设有缓冲装置，该缓冲装置是由缓冲固定座、与缓冲固定座固定连接的油压缓冲器、与油压缓冲器传动连接的缓冲锁紧螺母构成。
本实用新型所述卧式气动转盘的有益效果是：通过构造一机箱，在机箱外侧壁上装设有驱动气缸，该驱动气缸与装设在机箱内的齿条传动连接，机箱内横向装设有一转轴，在转轴上位于机箱内的部份依次套设有棘轮、齿轮，该齿轮与齿条相啮合，转轴的一端从机箱内伸出与转盘固定连接，从而能对工件进行横向夹持，便于对工件进行加工，棘轮同步装置使棘轮、棘爪与气缸始终保持同步，不会前冲或后退，能大大减少震动、降低噪音；通过棘轮定位装置、缓冲装置配合使棘爪进行精准定位.
加强型气动分度盘相对于普通型气动分度盘的提升：
1.采用了机械式传动结构：压铸压结构，主轴和盘底部机一体式结构，即主轴和盘面是一起旋转的，内置固定减速环，带中心轴孔是12MM，运行更加平稳，无冲击力，不会冲过头，无移位等现象。
2.增加平面三点式缓冲：集成功能三点式过载保护，平面经过气氮处理，表面精度内外圆磨加工，保证精度，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环，运行过程中不会拌动。
3.材料的选型：整机采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，键零件都是选用正牌的油钢，铬钢，弹簧钢等，并且都是经过严格的热处理，车，铣，磨加工。特别的线割方面，我们采用的是高精度的慢走丝处理的，以承受更多压力，不变形，螺牙也不易损坏，气缸比原来增加了一倍，主轴也比原来增加了一倍。
4.自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。
5.结构性不同 （可卧立两用）：
市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。
1.旋转分度台特性 ：
1. 机械式传动结构
2. 调整调试易操作
3. 顺畅运动｜顺序平稳｜台面无起浮｜速度可调
4. 控制运动运行顺时针，逆时针（选项）
5. 集成功能三点式过载保护，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环
6. 精度保证，整机采用进口IKO,NSK,NIN等表面精度高压推力轴承
7. 等份： 4，6，8，10，12，16，24等，特殊等份另定。
2.气动分度盘特性
1采用日本东风电机，耐温型号，高温时同样可以保持正常运转
2 机芯机构采用马耳他十字机芯原理
3机芯采用两组减速尺，增加几点的扭力，增加 了稳定性。
3.过载保护
为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格200-300具有过载保护特性。
若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度板转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台
4.缓冲调节
旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。
5.典型应用场合
1. 极小空间内的抓取应用
2. 用于传输气源和真空至旋转台 带1或2个独立导气管
3. 用于在旋转分度台的中心安装 抓取设备或其它设备
6.快速操作指南：
7.气动分度盘型号及技术参数：
每个型号单价不同，请来电，或是QQ提取15219197866何小姐 QQ：3252498245电话：0755-89475881 深圳市宝安西乡宝田三路9号
简单介绍
非标气动分度盘，立卧两用气动分度盘可与攻牙机、攻丝机、钻床、铆钉机、超声波焊接机、烫金机、丝印机、移印机、激光焊接机、激光打标机、打标机、油压机、液压机、铆接机、装配机、组装机、贴标机、气动压力机、冲床、旋铆机、旋压机或其它工作机配合，形成自动生产.
非标气动分度盘，立卧两用气动分度盘 的详细介绍
非标气动分度盘，立卧两用气动分度盘可与攻牙机、攻丝机、钻床、铆钉机、超声波焊接机、烫金机、丝印机、移印机、激光焊接机、激光打标机、打标机、油压机、液压机、铆接机、装配机、组装机、贴标机、气动压力机、冲床、旋铆机、旋压机或其它工作机配合，形成自动生产.
1、警告：（铝盘标准尺寸400MM厚度20MM工装载重量16KG）(铁盘尺寸320MM厚度15MM装载量16KG)以上为出厂前48小时测试标准，不可装载超量大盘。
2、注意气动锁盘要求：气缸标注为A-B口和电磁阀A-B口相对应为正确接法，插上气源确定分度盘为自锁状态，转盘时盘不会转动为准，电源为通电时分度盘回位断电时分度盘转动定位
3、气压要求标准：0.6MPa以上可以保证分度盘为正常气压运转，气压不足会出现缓和不到位现象
4、分度盘转动速度调节，调整节流B阀可调速度，分度盘不易冲撞现，以免对内部零件的损坏
5、保养环节：分度盘周期为1个月保养一次，保养时从分度盘标明注油口注入（半流体润滑脂注油30毫升）也可指定厂家标配。
