深圳供应旋转分度盘2015新款300RT电动分度盘
稳定性强，切削锁紧力大、运行平稳顺畅
1、电动分度盘应用领域：
与CNC加工中心、电脑锣、数控机床、自动钻孔攻牙一体机、自动冲床、自动铣床、自动超声波焊接机、全自动激光机、铆接机、装配机、组装机、贴标机、气动压力机、冲床、旋铆机、旋压机或其它工作机配合，形成自动生产。
2、电动分度盘特性：
1、可正反转、正反运行。
2、可立卧两用，承载重量大。
3、可制作等分加工2、3、4、6、8、10......
4、与自动化设备配套使用，形成自动加工、生产、装配、钻孔攻牙、组装。
5、采用台湾定速电机，耐温型号，高温时同样可以保持正常运转
6 、机芯机构采用马耳它十字机芯原理
7、机芯采用一组减速齿轮，两组减速机，增加了稳定性。
8、采用凸轮式结构，插销定位，插销锁紧装置，旋转一个工位时自动锁紧，无移位，无间隙。
9、精度高，水平精度及旋转精度(0.02mm)，运行平稳、顺畅，无抖动冲过头现像。
3、我们电动分度盘的优势：
1. 操作简单，安装快捷：插上电源，按一下旋扭开关（控制箱那个绿色按扭），给一个信号即可运行
2. 定位精准，无乱码现象：在运行过程中如果出现断电的情况，无需重新找原点，即可立即转到下一个工位，可以定位锁紧，而伺服电机则要重新找原点，不能立即转到下一个工位。
3. CNC加工方式：整机采用CNC数控机床加工方式，通过程序编码加工，精度高，表面通过磨床内圆磨外圆磨，平面精度高。
4. 自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。
5. 自带控制系统：内置台湾定速电机，无需配定位装置，出厂前我们配好控制器，客户拿回去只须给一个信号即可运行。
6. 有立式和卧式两种结构。
4、电动分度盘型号：

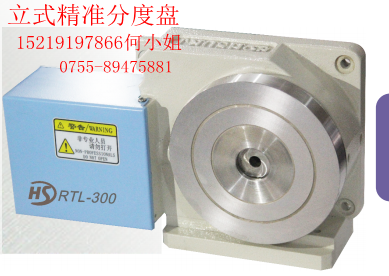

HSD-200RT（盘面直径200mm）、HSD-300RT(盘面直径300)、HSD-200RTL(立式)、HSD-300RTL(立式)
关于更多电动分度盘的规格尺寸，安装图纸，三维图纸，CAD图纸，图片等参数欢迎来电咨询：
13714259716 陈小姐 QQ：2015917306
电话：0755-27331417 深圳市宝安西乡宝田三路9号
惠士顿专生产各式分度盘，气动旋转盘，气动等分盘，气动旋转台，电动分度盘，气动分度头
文字搜索：电动分度盘，电动等分盘，电动旋转盘，电动转盘
深圳市惠士顿科技有限公司专业生产销售分度盘，气动分度盘，精密气动分度盘，油压分度盘，设计专业，质量稳定，精度准确，性能良好，独特的防水设计，密封性好，操作简单。适用机床、数控机床、攻牙机、钻床、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合，形成自动生产、加工、组装，欢迎广大新老用户来电来样咨询购买。
更多产品详情了解欢迎来电咨询：13714259716陈小姐
QQ：2015917306 电话：0755-27331417 深圳市宝安西乡宝田三路9号
1.详细信息：
分度盘/电动分度盘，电动分度头 的详细介绍
品牌
自产自销
型号
HSD-300RT
中心高
161
中心套孔直径
70（mm）
工作台面直径
300（mm）
分度精度
0.02（s）
重复精度
0（s）
适用机床
皆可
是否库存
是
是否批发
是
电动分度盘特点：
电动分度盘规格尺寸图：
加强型气动分度盘相对于普通型气动分度盘的提升：
1.采用了机械式传动结构：压铸压结构，主轴和盘底部机一体式结构，即主轴和盘面是一起旋转的，内置固定减速环，带中心轴孔是12MM，运行更加平稳，无冲击力，不会冲过头，无移位等现象。
2.增加平面三点式缓冲：集成功能三点式过载保护，平面经过气氮处理，表面精度内外圆磨加工，保证精度，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环，运行过程中不会拌动。
3.材料的选型：整机采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，键零件都是选用正牌的油钢，铬钢，弹簧钢等，并且都是经过严格的热处理，车，铣，磨加工。特别的线割方面，我们采用的是高精度的慢走丝处理的，以承受更多压力，不变形，螺牙也不易损坏，气缸比原来增加了一倍，主轴也比原来增加了一倍。
4.自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。
5.结构性不同 （可卧立两用）：
市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。
1.旋转分度台特性 ：
1. 机械式传动结构
2. 调整调试易操作
3. 顺畅运动｜顺序平稳｜台面无起浮｜速度可调
4. 控制运动运行顺时针，逆时针（选项）
5. 集成功能三点式过载保护，无移位现象，传感器功能，气压缓冲调节，速度调节，自动拉力环
6. 精度保证，整机采用进口IKO,NSK,NIN等表面精度高压推力轴承
7. 等份： 4，6，8，10，12，16，24等，特殊等份另定。
2.气动分度盘特性
1采用日本东风电机，耐温型号，高温时同样可以保持正常运转
2 机芯机构采用马耳他十字机芯原理
3机芯采用两组减速尺，增加几点的扭力，增加 了稳定性。
3.过载保护
为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格200-300具有过载保护特性。
若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度板转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台
4.缓冲调节
旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。
5.典型应用场合
1. 极小空间内的抓取应用
2. 用于传输气源和真空至旋转台 带1或2个独立导气管
3. 用于在旋转分度台的中心安装 抓取设备或其它设备
6.快速操作指南：
1、警告：（铝盘标准尺寸400MM厚度20MM工装载重量16KG）(铁盘尺寸320MM厚度15MM装载量16KG)以上为出厂前48小时测试标准，不可装载超量大盘。
2、注意气动锁盘要求：气缸标注为A-B口和电磁阀A-B口相对应为正确接法，插上气源确定分度盘为自锁状态，转盘时盘不会转动为准，电源为通电时分度盘回位断电时分度盘转动定位
3、气压要求标准：0.6MPa以上可以保证分度盘为正常气压运转，气压不足会出现缓和不到位现象
4、分度盘转动速度调节，调整节流B阀可调速度，分度盘不易冲撞现，以免对内部零件的损坏
5、保养环节：分度盘周期为1个月保养一次，保养时从分度盘标明注油口注入（半流体润滑脂注油30毫升）也可指定厂家标配。
