台湾侨佳大陆办事处销售精密内孔研磨机-8寸工作头
2.冷卻裝置
工作頭旋轉角度
機械尺寸
精密內孔研磨機
三爪6" 三爪8" 筒夾式
機 台 特 性
機台剛性佳,穩定性高,適合大型物件內孔研磨,如螺母模,可做台階孔(盲孔)研磨
機 台 影 片
標 準 附 件
1.
3.彈性筒夾 x1只
2.6.彈性筒夾 x1 只
3.螺帽(M14xP0.75) x1只
4.工具箱及其配件 x 1組
適 用 對 象
● 螺絲模內孔
● 螺母模內孔
● 冷熱鍛大型模具研磨

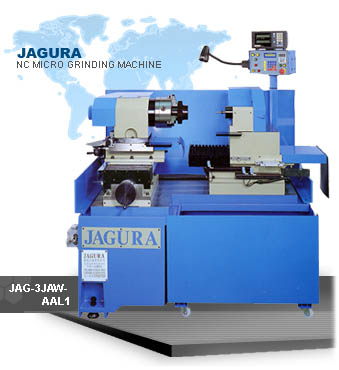

精密內孔研磨機 三爪8吋工作頭
型號:JAG-3JAW-AAL1 | JAG-3JAW-AL1 樣品意示圖
特殊附件圖示 |點圖放大觀看|
1.
45
旋轉盤
3.吸塵器
4.光學尺
5.加大型內研主軸
(12000rpm~18000rpm)
樣品 |點圖放大觀看|
機型
規格
JAG-3JAW-AAL1
JAG-3JAW-AL1
可夾持工作直徑
2.5-200mm
2.5-200mm
可夾持最長元件
240mm
240mm
最大行程
前後
200mm
200mm
左右
520mm
520mm
前後進給分度
0.0025mm
0.0025mm
床台速度
0-4m/min
0-4m/min
工作頭轉速
0-550 rpm
0-550 rpm
± 5°
± 5°
進給方式
前後
自動
手動
左右
自動
自動
主軸轉速
0-55000 rpm
0-55000 rpm
馬達
工作頭
1/2HP
1/2HP
主軸
1HP
1HP
前後
5PHx1.4A
----
左右
2PHx2A
2PHx2A
(LXWXH)
1700x1100
1700x1100
x1700mm
x1700mm
機械重量(約)
1400 Kgs
1400 Kgs
加工範圍((內孔)
1.5 - 80mm
1.5 - 80mm
樣品參考圖
