台湾侨佳滚轮式精密内外径共用研磨机
1.砂輪(
工作頭旋轉角度
5相 1.4A
-----
----
機械尺寸
x1480mm
x1480mm
x1400mm
精密內外徑共用研磨機
三爪式 滾輪式
標 準 附 件
100 x 25.4x20t ) x1只
2.砂輪法蘭 x1只
3.法蘭墊片(厚,薄) x各1只
4.法蘭拔取器 x 1只
5. ? 3.彈性筒夾 x1只
6. ? 6.彈性筒夾 x1 只
7.螺帽(M14XP0.75)1只
8.工具箱及其配件 x 1組
9.圓弧、平面修刀座
適 用 對 象
● 模具導套內孔研磨
● 沖頭外徑研磨
● 相關零組件微小內孔,外徑研磨
精密內外徑共用研磨機 滾輪式

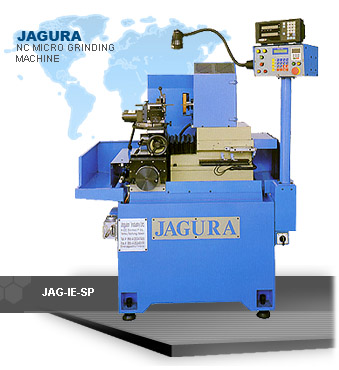

型號:JAG-IE-AAL | JAG-IE-AL | JAG-IE-SP 樣品意示圖
特殊附件圖示 |點圖放大觀看|
1.扶料架中心(可挾持最長400mm)
2.
45°旋轉盤
3.角度修刀座
4.冷卻裝置
5.吸塵器
6.光學尺
機型
規格
JAG-IE-AAL
JAG-IE-AL
JAG-IE-SP
可夾持工作直徑
1.5-40mm
1.5-40mm
1.5-40mm
最大行程
前後
300mm
300mm
300mm
左右
300mm
300mm
200mm
前後進給分度
0.002mm
0.0025mm
0.005mm
床台速度
0-4m/min
0-4m/min
-----
工作頭轉速
0-380 rpm
0-380 rpm
0-380 rpm
±5°
±5°
±5°
進給方式
前後
自動
手動
手動
左右
自動
自動
手動
主軸轉速
內徑0-55000 rpm
外徑0-12000 rpm
內徑0-55000 rpm
外徑0-12000 rpm
內徑0-55000 rpm
外徑0-12000 rpm
馬達
工作頭
25W
25W
25W
主軸
1HPx2
1HPx2
1HPx2
前後
左右
2HPX2A
2HPX2A
----
(LXWXH)
1000x800
1000x800
900x700
機械重量(約)
650 Kgs
630 Kgs
340 Kgs
加工範圍(內孔)
內徑
1-32mm
外徑
0.3-32mm
內徑
1-32mm
外徑
0.3-32mm
內徑
1-32mm
外徑
0.3-32mm
外徑研磨樣品圖
內徑研磨樣品圖
