台湾侨佳精密内外径共用研磨机
工作頭旋轉角度
5相 1.4A
----
----
機械尺寸
x1480mm
x1480mm
x1400mm
精密內外徑共用研磨機
三爪式 滾輪式
機 台 特 性
內徑、外徑端面一次性精密加工
機 台 影 片
標 準 附 件
1.砂輪(
100 x 25.4x20t ) x1只
2.砂輪法蘭 x1只
3.法蘭墊片(厚.薄) x各1只
4.法蘭拔取器 x 1只
5. 3.彈性筒夾 x1只
6. 6.彈性筒夾 x1 只
7.螺帽(M14XP0.75)1只
8.工具箱及其配件 x 1組
9.圓弧、平面修刀座
適 用 對 象
● 螺絲模內孔
● 陶瓷油嘴內孔
● 陶瓷導套
● 薄鈑鉆孔刀
● 模具導套內孔研磨,外徑研磨
● 相關零組件微小內孔,外徑研磨
● 需內徑、外徑、端面一次完成
之精密零件
精密內外徑共用研磨機 三爪式

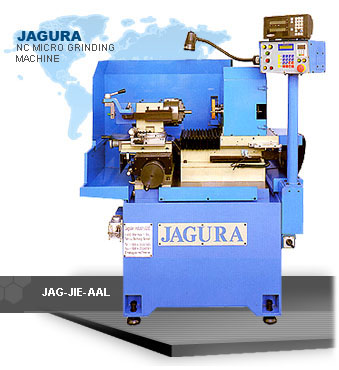

型號:JAG-JIE-AAL | JAG-JIE-AL | JAG-JIE-SP 樣品意示圖
特殊附件圖示 |點圖放大觀看|
1.
45
旋轉盤
2.角度修刀座
3.冷卻裝置
4.吸塵器
5.光學尺
6.加大型內研主軸
(12000rpm~18000rpm)
機械特寫圖
機型
規格
JAG-JIE-AAL
JAG-JIE-AL
JAG-JIE-SP
可夾持工作直徑
2.5-150mm
2.5-150mm
2.5-150mm
最大行程
前後
300mm
300mm
300mm
左右
300mm
300mm
200mm
前後進給分度
0.002mm
0.0025mm
0.005mm
床台速度
0-4m/min
0-4m/min
-----
工作頭轉速
0-550 rpm
0-550 rpm
0-550 rpm
±5°
±5°
±5°
進給方式
前後
自動
手動
手動
左右
自動
自動
手動
主軸轉速
內徑0-55000 rpm
外徑0-12000 rpm
內徑0-55000 rpm
外徑0-12000 rpm
內徑0-55000 rpm
外徑0-12000 rpm
馬達
工作頭
120W
120W
60W
主軸
1HP X2
1HP X2
1HP X2
前後
左右
25W
25W
----
(LXWXH)
1000x800
1000x800
900x700
機械重量(約)
650 Kgs
630 Kgs
340 Kgs
加工範圍(內孔)
內徑
1.5-50 mm
外徑 0.5-50 mm
內徑
1.5-50 mm
外徑 0.5-50 mm
內徑
1.5-50 mm
外徑 0.5-50 mm
樣品參考圖
