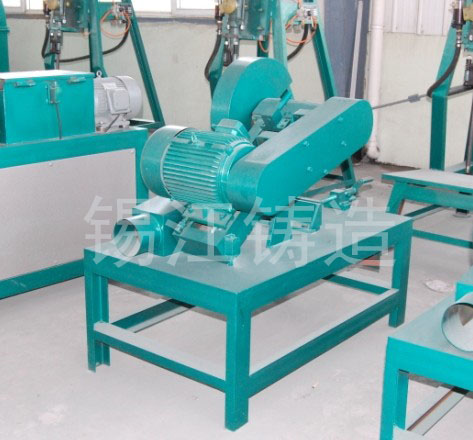

浇口切割机
型号：
MQG5.5-01
使用电源：
380VAC
装机功率kw：
5.5
额定转数r/min：
2800
外形尺寸mm：
1200×660×1150
重量，kg：
220
新型浇口切割机精密铸造行业
工件切割专用设备 总述 本切割机为精密铸造行业专业切割浇铸后工件的设备，是我们根据Triplex
systems公司的产品研制而成，可以切割如叶片、管件、涡轮、汽车配套件等。具有效率高，产品稳定等特点。
浇口切割机
此设备主要分为㈠底平台及支架，㈡横向滑动系统，㈢纵向滑动系统，㈣垂直升降系统，㈤切割系统，㈥工件夹紧装置，㈦垂直方向360度旋转装置，㈧水平方向180度旋转装置，（九）吸灰除尘系统（十）接件装置。（十一）电控系统
分述 ㈠底平台及支架： 底平台及支架全部用钢板焊接而成，经龙门刨加工，保准基本的精度。
㈡横向滑动系统:
横向滑动系统包括
①直线导轨
②手动快速移动对位装置
③锁紧装置等组成。采用直线标尺人工对位，锁紧装置设计成在任何位置均可定位。
此系统是将整个工件系统块快速移出切割轮的切割范围，便于装卸工件。
1
直线导轨： 基于直线导轨的高精度，高强度，可置换性，我们使用由专业厂家生产的滚动直线导轨。
㈢纵向滑动系统
纵向滑动系统的作用是使工件靠近或远离切割砂轮。
其由
①直线导轨
②手动（电动）丝杆等部分组成。手动（电动）丝杆采用手轮与电动减速机构相结合的结构，松开手动用联轴器，将夹紧装置水平方向180度旋转装置置于零位，便可电动丝杆传动。
㈣垂直升降系统：
垂直升降系统是带动整个切割系统上升，下降的装置。
其由
①直线导轨
②电机减速装置
③电动丝杆等组成。
㈤切割系统：
切割系统由
①砂轮架及主轴
②2极电机
③皮带轮及皮带组成。
砂轮架设计为可快速更换砂轮片结构并设计安全保护装置。采用皮带传动可防止切割砂轮卡死时造成电机过载现象。
㈥工件夹紧装置：
此装置我们采用机械结构夹紧，手动快速夹紧和松开。
㈦垂直方向360度旋转装置采用手动旋转分度盘结构。设计成在任意方向均可锁紧，便于多头工件的切割。
㈧水平方向180度旋转装置采用手动旋转手动定位形式，均可在任意角度锁紧定位，此装置便于浇铸后有特殊角度的工件的切割。
（九）吸灰除尘系统：
由于切割时产生大量的灰尘，在切割轮的下部和切割轮旋转方向的地方设置接灰装置，必要时可以通过通风机将灰尘排出工作区。
（十）接件装置：
为防止工件的损坏和操作人员的安全，设置接件装置，在切割轮的下部设置柔性皮带输送机，以均匀的速度将工件带出切割机系统，再人工取件。
（十一）电控系统
对于电动部位，均采用变频调速装置（可选），在各移动极限位置，均设置限位开关。对于某些需就近操作的步骤，设置就近操作按钮。主要电器元件全部进口。
