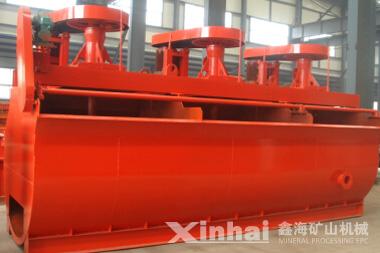

山东鑫海XCF充气搅拌式浮选机
更多详情请访问：http://www.columnflotator.com.cn/fuxuan/ji69.html
XCF的浮选机是一款自吸式的搅拌型的充气式浮选机
搅拌机构的核心部件是叶轮定子组，本系列浮选机采用的分体式叶轮定子结构，也是本系列浮选机的一大特点，给浮选机的安装和检修带来极大的方便。
叶轮10为伞形结构，分上、下两层叶片。上层6个斜直叶片与定子组成上循环室，下层6个弯曲叶片组成一个闭式叶轮，并通过特殊结构的锁紧螺母11将叶轮腔分成吸气和吸浆室。
定子分为定子盖板9和定子12两部分，也呈伞形结构，盖板伞形面上有20个矿浆循环孔，定子周边有与径向成60°的20块导向叶片，起导流和稳流作用。上调节环8用于调节上部矿浆循环量和充气量。
钟形罩7的作用是将空气导入叶轮负压区，增大叶轮吸气量。为保证叶轮与定子盖板的轴向间隙8±1毫米，可通过增减轴承座与套管之间的垫片来实现。
安装在套管上的吸气管3起吸入空气的作用，其调节阀用于调节吸气量；安装在套管上的加药管4用于分室加药。
（3）刮板机构：在槽体上部两侧各装一组回旋刮板，用于刮取精煤泡沫。当改变各室溢流堰高度时，刮板直径可在Φ480～Φ600mm范围内做相应的调整，以适应浮选槽液面高度和各室的泡沫层厚度。刮板由摆线针轮减速机驱动，结构紧凑，运转可靠。
（4）假底稳流装置：在距槽底上面一定高处安装一假底，假底四周与槽壁有一定距离。在假底上焊有20块弯曲的导向板，并与定子的20块导向叶片相对应，在假底中心安装有与叶轮下吸口大小相配套的吸浆管，用来吸入假底下面的矿浆。
（5）液位调节装置：在尾矿箱上装有液位调节装置，通过调节尾矿闸板的升降高度来控制浮选机液位。
XCF浮选机的产品优势：
XCF的优势在于搅拌能力比较强，另外结构也很简单，吸入的矿浆和空气可以很分散的很均匀，，而且尾砂沉积也比较少，圆周速度低，功耗小。由于它的搅拌槽可以和KYF浮选机相似，因此这两种机器可以相互的配合工作。
xcf浮选机原理：
xcf浮选机的电机通过传动装置和空心主轴带动叶轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内缘吸入叶轮下叶片间，与此同时，由外部给入的低压空气，通过横粱、空气调节阀、空心主轴进入下叶轮腔中的空气分配器，然后通过空气分配器周边的小孔进入叶轮下叶片间，矿浆与空气在叶轮下叶片间进行充分混合后，由叶轮下叶片外缘排出。
由于叶轮旋转和盖板、中心筒的共同作用，在叶轮上叶片内产生一定的负压，使中矿泡沫和给矿通过中矿管和给矿管流人中心筒内，并进入叶轮上叶片间，最后从上叶片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的定子稳流并定向后，进入槽内主体矿浆中，矿化气泡上升到矿浆表面形成泡沫层，矿浆一部分返回叶轮下叶片间进行再循环，另一部分通过槽间壁上的流通孔进入下一槽进行再选别或作为某一最终产品排出。叶轮隔离盘的作用是使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸浆
