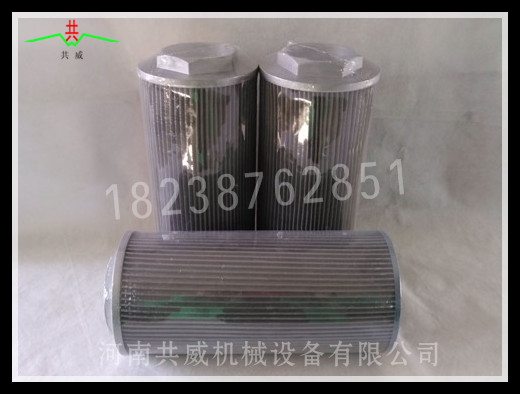

WU网式与线隙式过滤器-QUQ空气滤清器 铜丝滤芯
型号:
WU-16*100-J WU-25*100-J WU40*100-J WU63*100-J WU100*100-J WU-160*100-J WU-250*100J WU400-100F-J WU630*100F-J WU225-100G-J WU-800*100G-J WU-1000*100G-J WU-16*100-J WU-25*100-J WU40*100-J WU63*100-J WU100*100-J WU-160*100-J WU-250*100J WU400-100F-J WU630*100F-J WU225-100G-J WU-800*100G-J WU-1000*100G-J WU-16*100-J WU-25*100-J WU40*100-J WU63*100-J WU100*100-J WU-160*100-J WU-250*100J WU400-100F-J WU630*100F-J WU225-100G-J WU-800*100G-J WU-1000*100G-J
技术参数
WU网式过滤器
型号
通径
公称流量
原始压力损失
过滤精度
旁通阀开启压力
连接方式
WU-16×*-J
12
16
≤0.01
80
100
180
(仅WU)
管式
WU-25×*-J
15
25
0.02
WU-40×*-J
20
40
WU-63×*-J
25
63
WU-100×*-J
32
100
WU-160×*-J
40
160
WU-225×*-J
50
225
WU-250×*-J
50
250
法兰式
WU-400×*-J
65
400
WU-630×*-J
80
630
WU-800×*-J
63
800
管式
WU-1000×*-J
76
1000
注:*为过滤精度,若使用介质为水一乙二醇,带旁通阀,公称流量100L/min, 过滤精度80μm,则过滤器型号为:WUI·BH-100×*-J, XUI·BH-100×*-J
连接尺寸
WU系列(网式)
型号
尺寸(mm)
H
D
M(d)
d1
WU-16×*-J
84
Φ35
M18×1.5
WU-25×*-J
104
Φ43
M22×1.5
WU-40×*-J
124
M27×2
WU-63×*-J
103
Φ70
M33×2
WU-100×*-J
153
M42×2
WU-160×*-J
200
Φ82
M48×2
WU-225×*G-J
165
Φ150
G2
WU-250×*F-J
182
Φ88
Φ50
Φ74
WU-400×*F-J
229
Φ150
Φ65
Φ93
WU-630×*F-J
281
Φ118
Φ80
Φ104
WU-800×*G-J
340
Φ150
G2?
WU-1000×*G-J
430
Φ150
G3
3.连接法兰,请用户参照下列尺寸加工
