200DL300-20*6离心泵新型新品

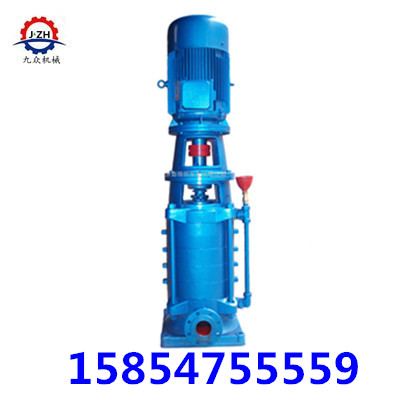

200DL300-20*6离心泵

多级离心泵，立式多级离心泵，DL多级离心泵，不锈钢多级离心泵，低转速多级离心泵

    一、产品概述

DL、DLR型多级离心泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。多级离心泵主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。

DL、DLR型多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。

二、型号意义

例如：100DL100-20*5

100-泵吸入口直径(mm)

DL-立式多级离心泵

100-设计流量(m3/h)

20-单级扬程(m)

5-级数

DL型立式多级离心泵供输送温度不超过80℃的清水及物理化学性质类似于水的液体之用，选用机械密封可输送120℃以下的清水。该系列泵结构紧凑、占地少、安装方便，同时具有运行平稳、振动小、噪音低、使用寿命长的优点，特别适合于高低层住宅、医院、宾馆、办公大楼生活供水和消防系统用，亦可供空调机组等的冷却水循环。

型  号 级数 转速 效率  流量 扬程 功率 重量

r/min % M m3/h M kw Kg

200DL300-20*2  2 1450 79  300 40 55 983

200DL300-20*3  3 1450 79  300 60 75 1196

200DL300-20*4  4 1450 79  300 80 110 1845

200DL300-20*5  5 1450 79  300 100 132 1975

200DL300-20*6  6 1450 79  300 120 160 2120

200DL288-30*2  2 1450 77.9  288 60 75 /

200DL288-30*3  3 1450 77.9  288 90 110 /

200DL288-30*4  4 1450 77.9  288 120 132 /

200DL288-30*5  5 1450 77.9  288 150 160 /

200DL288-30*6  6 1450 77.9  288 180 200 /

 结构说明

DL型为立式、分段式多级离心泵。按转速分为n=1450r/min和n=2950r/min两种。低转速型径因磨损较小而具有较长的寿命，但是存在需要较大的外形尺寸及重量的不足，因而适合于需要经常使用的场合。高转速型具有小的外形尺寸及重量的优点，但零件使用寿命不如低转速型，因而适合于偶尔使用的场合，如消防系统等。 组成：泵为上下两端支撑结构,上端两向心推力球轴承起主要支撑作用,下端起辅助支撑作用。泵通过联轴器与电机直接联接，使用时无须调整。泵主要由壳体、连接管路及传动联接部分组成，壳体主要有吸入段、中段、叶轮、导叶（包括末级导叶）、吐出段，传动联接部分主要由轴、轴承盒（内装轴承）、电机架、联轴器等零件组成。 轴向力：泵的轴向力大部分由水力平衡机构平衡，残余的轴向力由一对角接触球轴承承受，用油脂润滑。

密封：在吸入段、中段、叶轮上分别装有可以更换的密封环，轴封上端用填料密封或机械密封，下端高转速型泵用双口皮碗密封，低转速型泵用纸垫密封。

轴承：高转速型泵上下端均用滚动轴承，用黄油润滑；低转速型泵上端采用滚动轴承，用黄油润滑，下端使用水中滑动轴承（石墨制成），由介质自润滑。

泵的吸入口和吐出口呈水平方向布置，进水口在下方，出水口在上方，出厂时两者相对位置按180°装配，根据用户安装使用要求两者相对位置可旋转成0°，90°，180°，270°。

多级离心泵的维护

1、要经常对多级离心泵轴端密封进行检查和调整，降低容积损失；

2、当多级离心泵累计运行1万h后，应进行大修，恢复泵效；

3、在离心泵上推广应用波纹管密封技术，彻底消除多级离心泵外漏，提高容积效率。

4．定期清理过滤缸，检查管线连接，保证离心泵进液管路畅通。

5．严格按照离心泵操作规程，启泵前一要进行盘泵，打开进口阀门，关闭出口阀门，进

行排气放空，检查泵的进口压力是否符合要求。防止供液压力低和流量不足而引起泵的气

蚀现象发生。

6．定期对多级离心泵进行泵效检测，对泵效低的泵组，要及时查找原因，采取相应措施加以解决。
