150DL150-20*6离心泵新型新品

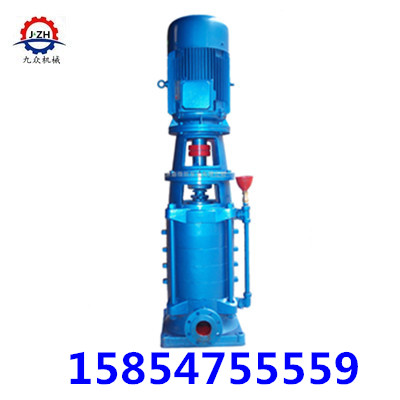

150DL150-20*6离心泵

DL立式多级泵产品简介：

DL、DLR系列立式多级离心泵（低转速n=1450r/min）是本厂根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型新品。供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口。

 DL立式多级泵产品特点：

DL立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级泵采用立式分段式结构，且运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

 DL立式多级泵产品用途：

DL立式多级泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃

型号意义

 150DL(R)150-30×3

 150——泵进出口直径

 DL——立式多级离心泵

    （R）——热水型

 150——设计流量

 30——泵设计点单级扬程

 3——级数

型  号 级数 转速 效率  流量 扬程 功率 重量

   r/min % M m3/h M kw Kg

150DL150-20*2  2 1450 80  150 40 30 569

150DL150-20*3  3 1450 80  150 60 37 707

150DL150-20*4  4 1450 80  150 80 45 771

150DL150-20*5  5 1450 80  150 100 55 857

150DL150-20*6  6 1450 80  150 120 75 1060

150DL150-20*7  7 1450 80  150 140 75 1245

150DL150-20*8  8 1450 80  150 160 90 1295

 DL立式多级泵使用条件：

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；

2、DL立式多级泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提

供更为可靠的产品；

3、介质使用温度-15℃～120℃;

4、最大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

 DL立式多级泵结构说明：

DL立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

DL立式多级泵旋转方向从驱动端向下看为逆时针方向转动。

1、DL立式多级泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、DL立式多级泵的吸入口和出水口在同一中心线上，简化管路的连接；

3、根据实际情况，DL立式多级泵的进出口可装配成90°、180°、270°不同的方向；

4、根据实际情况，DL立式多级泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；
