BLY7-17-22摆线针轮减速机BLY减速机

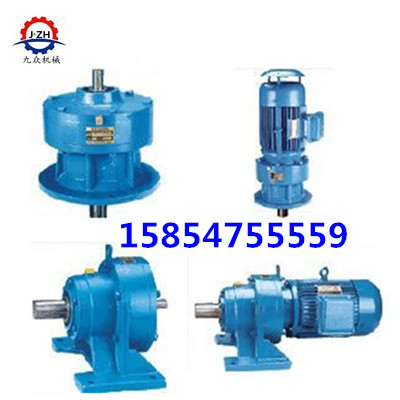

BLY7-17-22摆线针轮减速机

X、B系列行星摆线针轮减速机概述

行星摆线针轮减速机，是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。该减速机可以广泛应用于各种传动机械中的减速机构，如：起重、运输、矿山、冶金、石化、纺织、印染、轻工、制药、食品机械等。

按结构形式分为：卧式、立式、双轴线、直联型四种。

B摆线针轮减速机产品型号（立式安装）

BLY1-18减速机：BLY1 BLY2 BLY3 BLY4 BLY5 BLY6 BLY7 BLY8 BLY9 BLY10 BLY11 BLY12 BLY13 BLY14BLY15 BLY16

BLY17 BLY18 BLY120 BLY150 BLY180 BLY220 BLY270 BLY330 BLY390 BLY450

传动比：单级：9-87 双级：121-7569 三级：2057-658503

直联型减速机与Y系列专用电动机及Y系列派生专用电动机组装在一起，如YA增安型电动机，YB防爆电动机，YCT调速电动机，YEJ制动电动机等。

机型号: 按传动比分为:一级、二级、三级。一级有十三种机型：0，1，2，3，4，5，6，7，8，9，10，11，12。两级有14种机型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。按结构型式分为：卧式、立式、双轴型、直联型四种。 @传动比：一级减速的传动比有：9，11，17，21，23，25，29，35，43，47，59，71，87。两级减速的传动比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。 1、结构原理：行星摆线传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构，把输入转速同轴 反向传出并进行减速。 2、特点：采用行星传动原理体积小，无轴向力，速比变化范围大 3、安装型式：底座式、法兰式;输出方式:实心轴输出;输入方式：电机输入，轴输入 4、输入方式：直联电机、实心轴、法兰式输入。 5、平均效率：一级90%、二级88%。 6.减速比：一级9~87、二级99~5133。 摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）说明： 1.摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。 2.输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。 3.卧式安装摆线针轮减速机的工作位置均为水平位置。

XB系列行星摆线针轮减速机的使用与维护：

使用：

1. 本机适用于连续工作制，允许正向反向运转。

2. 输出轴及输入轴与其他零件配合时，不允许直接捶击，以防损坏。

3. 输出轴及输入轴轴伸上的键按普通平键形式尺寸（GB1096-79）规定选用。立式减速机输出端机座止口径D4的配合公差值符合公差配合（GBI800-1804-79）h9规定。

4. 使用联轴器与工作机械与电动机联接时应使轴线同心；减速机的安装误差不应大于所用联轴器的允许误差值。

5. 减速机安装后用手转动灵活。

我厂生产B、X、BJ系列行星摆线针轮减速机；WB系列微型摆线减速机，电动滚筒, ZQ软齿面减速机，ZDY、ZLY、ZSY、ZFY系列硬齿面圆柱齿轮减速机；ZLYJ、ZSYJ系列塑料挤出机专用硬齿面减速机；DBY(K)、DCY(K)系列硬齿面圆锥圆柱齿轮减速机，R系列斜齿轮减速电机；S系列斜齿轮蜗轮蜗杆减速电机；K系列弧齿锥齿轮减速电机；F系列平行轴斜齿轮减速电机； ZJY轴装式圆柱齿轮减速机，行星齿轮减速机等产品及各种减速机配件，机架，联轴器。还能为用户提供各种非标减速机的设计和制造。

厂址：山东济宁任城区李营工业园
