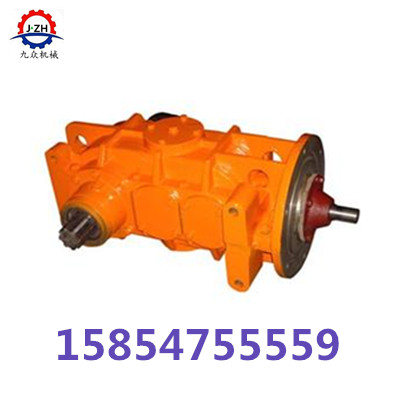

九江JS30减速机传动装置
JS30减速机
JS30减速机，也叫减速器，适用于煤矿井下用SGB420/30型刮板输送机。本减速机主要与矿用刮板输送机配套用的30千瓦减速器。
本减速器为三级弧齿圆柱齿轮减速器。该减速器装到输送机机头架侧面，与输送机平行布置。减速器四轴为输出
轴，四轴的花键带动输送机链轮，减速器一轴通过联轴节与电动机联接，完成减速及传递功率作用。
JS30减速器为三级减速，渐开线齿轮传动。总传动为22.24。第一级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。各级齿轮的技术参数见表1。
总级数 齿数 模数 螺旋角 传动比
各级传动比 总传动比
第一级 14.33 ms=6 35° 2.357
第二级 15.52 mu=5 10° 3.466 22.24
第三级 18.49 m=6 2.722
减速机各轴轴向游隙： 第一轴：0.06～0.08mm ，第二轴：0.08～0.15mm ，第三轴：0.20～0.30mm ，第四轴：0.20～0.35mm
JS30减速机在结构上较一般矿用圆锥、圆柱齿轮减速器有较大的改进，共第一轴采用一套双列向心球面滚子轴承和二套单列向心球轴承。圆弧锥齿轮旋转时所产生的轴向力由两套单列向心球承来承受。双列向心球滚子轴承靠飞
溅润滑。两套单列向心推力球轴承2号钠基润滑脂润滑。轴圆弧锥齿轮的轴向置及轴向游隙均通过调整单列向心推
力轴承两端的调整垫来保证。
减速器的箱体为上下对称，以适应井下左右工作不同的需要。在左右工作面对换时需将上部盖上安装气塞，下部盖上安装油塞。 减速器使用150号极压齿轮油或22号双曲线齿轮油润滑齿轮，注入量为浸没大锥齿轮的齿宽。
