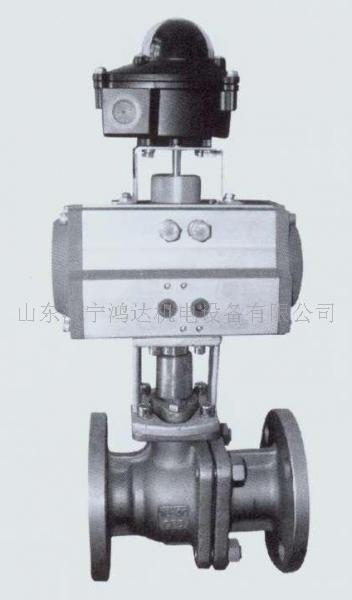

供应ZSHO气动O型切断球阀
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI  B16.5、JIS  B2212～2214、NF  E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI  B16.10、JIS  B2002、NF  E29-305、DIN3202。
4、检验主试验：JB/T  9092、API  598。

气动球阀性能规范
公称通径mm    DN15-DN300
材料代号    C    P    R
主要零件    阀  体    WCB    ZG1Cr18Ni9Ti    ZG1Cr18Ni
12Mo2Ti
    球  体    2Cr13    1Cr18Ni9Ti    1Cr18Ni12MoTi
    阀  杆    2Cr13    1Cr18Ni9Ti    1Cr18Ni12MoTi
    密封圈    增强聚四氟乙烯  对位聚苯
    填  料    聚四氟乙烯  柔性石墨
适用工况    适用
介质    蒸汽、水    硝酸类    醋酸类
    适用
温度    -28℃  -  300℃
执行器    型  号    AW、DA/SR系列、GTE系列、TH系列等
    气源压力    0.4-0.7MPa

试验压力
（Mpa）  公称压力（Mpa）  压力级（class）  JIS(Mpa)
1.6  2.5  4.0  6.4  10.0  150  300  600  10K  20K
强度试验  2.4  3.8  6.0  9.6  15.0  3.1  7.8  15.3  2.4  3.8
密封试验  1.8  2.8  4.4  7.0  11.0  2.2  5.6  11.2  1.5  2.8
气密试验  0.5～0.7

气动球阀安装尺寸表  公称
通径
DN(mm)  尺  寸(mm)  执  行  器  型  号
1.6MPa  2.5MPa  4.0MPa
L  D  D1  b  Z-фD  L  D  D1  b  Z-фD  L  D  D1  b  Z-фD  可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15  130  95  65  14  4-14  130  95  65  16  4-14  130  130  65  16  4-14
20  130  105  75  14  4-14  130  105  75  16  4-14  150  150  75  16  4-14
25  140  115  85  14  4-14  140  115  85  16  4-14  160  160  85  16  4-14
32  165  135  100  16  4-18  165  135  100  18  4-18  180  180  100  18  4-18
40  165  145  110  16  4-18  165  145  110  18  4-18  200  200  110  18  4-18
50  203  160  125  16  4-18  203  160  125  20  4-18  230  230  125  20  4-18
65  222  180  145  18  4-18  222  180  145  22  8-18  290  290  145  22  8-18
80  241  195  160  20  8-18  241  195  160  22  8-18  310  310  160  22  8-18
100  305  215  180  20  8-18  305  230  190  24  8-23  350  350  190  24  8-23
125  356  245  210  22  8-18  356  270  220  28  8-25  400  270  220  28  8-25
150  394  280  240  24  8-23  394  300  250  30  8-25  480  300  250  30  8-25
200  457  335  295  28  12-23  457  360  310  34  12-25  600  375  320  38  12-30
