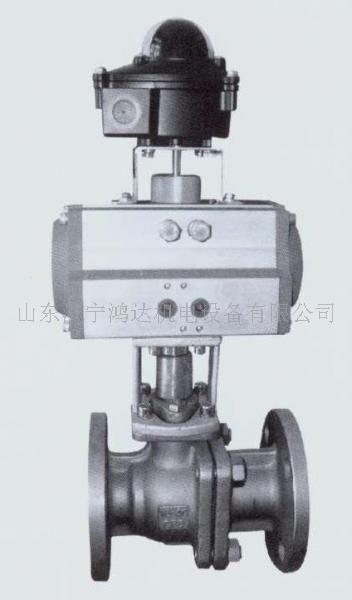

气动O型切断球阀
型号：ZSHR、ZSHO
产品概述
        该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
特点
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、  防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

执行标准
1、设计与制造：GB12237-89、API608、API  6D、JPI  7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI  B16.5、JIS  B2212～2214、NF  E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI  B16.10、JIS  B2002、NF  E29-305、DIN3202。
4、检验主试验：JB/T  9092、API  598。

气动球阀性能规范
公称通径mm    DN15-DN300
材料代号    C    P    R
主要零件    阀  体    WCB    ZG1Cr18Ni9Ti    ZG1Cr18Ni
12Mo2Ti
    球  体    2Cr13    1Cr18Ni9Ti    1Cr18Ni12MoTi
    阀  杆    2Cr13    1Cr18Ni9Ti    1Cr18Ni12MoTi
    密封圈    增强聚四氟乙烯  对位聚苯
    填  料    聚四氟乙烯  柔性石墨
适用工况    适用
介质    蒸汽、水    硝酸类    醋酸类
    适用
温度    -28℃  -  300℃
执行器    型  号    AW、DA/SR系列、GTE系列、TH系列等
    气源压力    0.4-0.7MPa

试验压力
（Mpa）  公称压力（Mpa）  压力级（class）  JIS(Mpa)
1.6  2.5  4.0  6.4  10.0  150  300  600  10K  20K
强度试验  2.4  3.8  6.0  9.6  15.0  3.1  7.8  15.3  2.4  3.8
密封试验  1.8  2.8  4.4  7.0  11.0  2.2  5.6  11.2  1.5  2.8
气密试验  0.5～0.7

气动球阀安装尺寸表  公称
通径
DN(mm)  尺  寸(mm)  执  行  器  型  号
1.6MPa  2.5MPa  4.0MPa
L  D  D1  b  Z-фD  L  D  D1  b  Z-фD  L  D  D1  b  Z-фD  可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15  130  95  65  14  4-14  130  95  65  16  4-14  130  130  65  16  4-14
20  130  105  75  14  4-14  130  105  75  16  4-14  150  150  75  16  4-14
25  140  115  85  14  4-14  140  115  85  16  4-14  160  160  85  16  4-14
32  165  135  100  16  4-18  165  135  100  18  4-18  180  180  100  18  4-18
40  165  145  110  16  4-18  165  145  110  18  4-18  200  200  110  18  4-18
50  203  160  125  16  4-18  203  160  125  20  4-18  230  230  125  20  4-18
65  222  180  145  18  4-18  222  180  145  22  8-18  290  290  145  22  8-18
80  241  195  160  20  8-18  241  195  160  22  8-18  310  310  160  22  8-18
