供应蝶阀━衬氟蝶阀—气动衬氟蝶阀
蝶阀━衬氟蝶阀—气动衬氟蝶阀

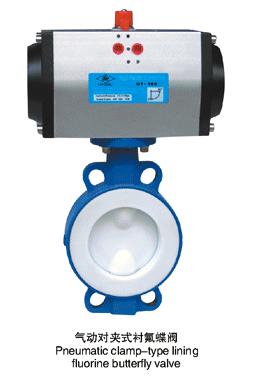

本公司生产的气动衬氟蝶阀(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。  耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
■  主要特点
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
■  主要技术参数
●  阀体
阀体形式  直通铸造蝶阀
公称通径:DN50～1000mm
公称压力:PN1.0~1.6  MPa
法兰标准:JIS  B220、JB/T79、ANSI  B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式:法兰式、对夹式
阀盖形式:一体式
压盖型式:压盖压紧式
密封填料:V型聚四氟乙烯填料、柔性石墨填料
●  阀内件
阀板形式:垂直板式(蝶形)
流量特性:线性
●  执行机构
执行器型号:GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力:400～700KPa
气源接口:G1/4"、G1/8"、G3/8"、G1/2"
环境温度:-30～+70℃
作用形式:单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--  失气时阀位保持(FL)
可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
