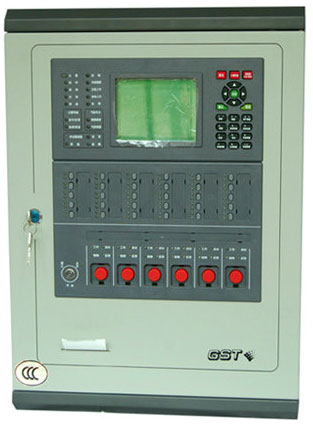

海湾消防设备JB-QB-GST500火灾报警控制器（联动型）
JB-QB-GST500型火灾报警控制器（联动型）是一种最大容量可扩展到二个242编码点回路的控制器，其布线要求如下：
此款海湾消防设备JB-QB-GST500火灾报警控制器主要技术指标
1.液晶屏规格：320×240图形点阵，可显示12行汉字信息
推荐阅读：
www.119xiu.com 亦庄消防主机维修
www.119xiu.com 北京电检消检
www.119xiu.com 利达主机故障维修
www.anf.com.cn 消防检测
www.gstfw.com 海湾消防设备
a．控制器信号总线采用阻燃RVS双绞线，截面积≥1.0mm2；
b. 控制器与控制器及火灾显示盘之间的通讯总线采用阻燃屏蔽双绞线，截面积≥1.0mm2；
c．控制器输出的多线制控制点外接线采用阻燃BV线，截面积≥1.0mm2（海湾主机维修）；
d．与彩色CRT系统采用阻燃四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m。
2.控制器容量：
a.可带二个242地址编码点回路，最大容量为484个地址编码点
b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器
c.64个直接手动操作总线制控制点，最大可配置12个多线制控制点
3.线制：（海湾主机维修）
a. 控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线
b. 与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V电源供电总线
c. 与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m
4.使用环境： 温度： 0℃～＋40℃； 相对湿度：≤95％，不结露
5.电源：主电为交流220V，内装DC24V 14Ah密封铅电池作备电
6.监控状态功耗：≤55W，火警状态最大功耗≤70W
7.外形尺寸： 500mm×700mm×170mm
8.最大接线长度：≤1000m
