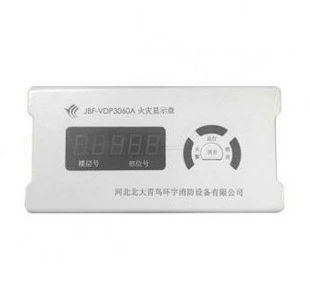

北大青鸟JBF-VDP3060A火灾显示盘
一、JBF-VDP3060A火灾显示盘功能特点
1、内置微处理器，一键设置；
2、每个报警回路可连接15 台火灾显示盘，编址范围为 201~215；
3、采用 SMT 表面贴装工艺；
4、采用二总线与 JBF-11S 控制器相连接，无极性要求，传输距离为 1500 米；
5、一台 JBF-VDP3060A 可显示同一回路上所有报警地址或显示三段不连续的地址；
二、JBF-VDP3060A火灾显示盘技术指标
三、JBF-VDP3060A火灾显示盘外形尺寸图
四、JBF-VDP3060A火灾显示盘接线与安装
1、布线施工后，使用膨胀螺栓将底壳固定在墙上，安装孔距为 60mm。
2、探测总线采用 ZR-RVS-2×1.5mm2
3、双绞线，24V 电源线采用 ZR-BV-2×2.0-2.5mm2导线。
4、在底壳的正中位置制有敲落孔，底壳最右端也有预留开口，根据需要在某一位置配上连接走线。
5、探测总线 L1 、L2 连接在端子L1/LA 和端子 L2/LB 上。
6、火灾显示盘只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
7、火灾显示盘接线图例
8、JBF-VDP3060A火灾显示盘系统接线示意图
