供应迷你型-微型VGA音频双绞线传输器
产品特点


VGA音频双绞线接收器UST801R采用平衡输入信号缓冲、地电位隔离、可变增益放大、平衡-非平衡转换、共模信号恢复、9段极点均衡加权补偿、RGBHV信号解码、连续清晰度调节、亮度调节、2-64nSRGB色散扭曲补偿、图像偏移校正、长线驱动匹配、平衡转非平衡广播级音频转换等高达12级广播级音视频信号处理，  全面支持高达1920x1080分辨率(1080P)，传输距离可达XGA(1024*768/60Hz)@100/600米，WXGA-1280*768/60Hz(16:9高清)传输@250/500米,SXGA-1280*1024/60Hz@400米。

由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，意灵思产品的领军技术相对于同类产品具有极高的竟争优势，因而双绞线在传输信号时不会受外界共模干扰的影响同时也不会对外造成EMI干扰。UST801R接收器输入为标准的EIA/TIA-568B接线方法(白橙／橙／白绿／蓝／白蓝／绿／白棕／棕)RJ45接口，有1组独立的标准VGA及立体声3.5mm音频输出接口，适用于本地通用显示设备（投影机、显示器、TFT-LCD  TV、PDP）相连接和下级级联应用，VGA格式最高可兼容2300x1920/60Hz@250米。UST801AR为100米VGA音频双绞线接收器，UST801AR-POE为100米VGA电源双绞线接收器，UST801BT则为200米VGA音频双绞线接收器，UST801BSCR为200米VGA音频色散补偿双绞线接收器，UST801CR为350米VGA音频双绞线接收器，UST801CSCR为350米VGA音频色散补偿双绞线接收器，UST801DR为450米VGA音频双绞线接收器，UST801ER为600米VGA音频双绞线接收器。　

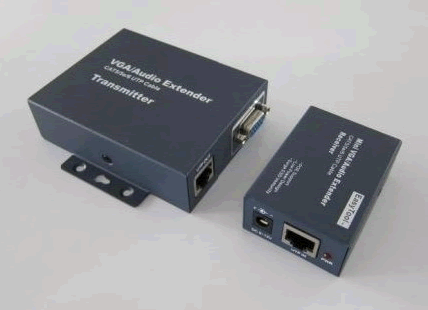

UST801RM为新款迷你型VGA音频接收器，可将它置于安装空间狭小的应用场合。UST801SR为意灵思的EasyToolTM  系列的第三代微型VGA音频接收器，采用防电磁干扰的优质镀锌铁盒，表面具有防磨的喷砂丝印工艺，或许是目前业界最小金属机壳的VGA音频接收器，UST801SR-3、UST801SR-6、UST801SR-10和UST801SR-P分别具有30米、60米、100米传输距离和POE功能，具有自适应的亮度和清晰度调节功能。
　　
由于意灵思产品的整个传输系统采用了加权零值拆分的平衡传输的专利技术，因而双绞线在传输信号时不会受外界共模干扰的影响同时也不会对外造成EMI干扰。VGA格式最高可兼容2300x1920/60Hz@250米。UST801R非常适用于工业控制、医疗、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。



色散扭曲补偿

RGB色散测试图样下载

自适应色散扭曲校正补偿VGA双绞线接收器，不但具有独立的RGB冷暖色度喜好调节及图像清晰度调节功能，还具有自动色散校正（Color  Skew  Correction）功能。同类无色散扭曲校正功能的双绞线传输器在传输距离稍长时，由于传送RGB颜色的三对双绞线绞合及长度略有不同，会出现三种颜色的色散，具体状况如下图所示，所以只能将VGA信号传输100米左右（尽管有的厂家在没有色散校正电路时声称可传输达500米甚至达600米...）。实际上，不带色散调节的普通双绞线传输器最多将VGA信号传150米，其造成的色散程度对追求桌面效果的用户而言已是能够接受的最大极限了。要想传输大于200米或更远的距离，绝大多数同类产品要求特定双绞线品牌或经过繁锁测试过而又很难配套的等长双绞线，这样对工程带来了极大的困难和成本，更何况有些视频VGA传输工程甲方已预埋好了通用的电信用网线，不可能重新布上设备厂家要求的品牌线缆，要么就干脆’差不多就行了‘等等...  ...意灵思科技产品的领军技术相对于同类产品具有极高的性能和价格竟争优势。

UST801BSCR为200米自适应色散补偿VGA双绞线接收器，内置5级极点EQ均衡及16级2-32nS色散延时补偿电路；UST801CSCR  为300-500米(媒体效果可达700米)VGA双绞线接收器，内置高达9级极点EQ均衡及32级2-64nS色散延时补偿电路，自适应软件补偿RGB色散扭曲补偿功能，能够在接收端有效地对长距离传输造成的色散进行补偿，从而保证了长距离传输的VGA桌面效果（如PPT、Flash播放)。因此，我公司的双绞线传输器能够将VGA信号有效的传输500-700米。




特别提示

－本产品于业界独家内置地电位差消除电路，因此建议将发射器或接收器的机壳与大地相连
－本产品供电采用+9/12V外置电源(发送器USB供电可选)，内置反接防呆防护，支持电源-VGA-RJ45接口热插拨
－本产品采用高性能大规模集成电路，大金属机箱散热设计，确保设备于工程现场365天全天侯连续稳定地工作
－本产品不仅采用独立RGB亮度调节，还独家内置色散调节补偿电路，从而对长距离传输的颜色扭曲具有校正功能（色散补偿接收器）
－本产品接口端内置6000V  浪涌防护电路，采用镀锌板全金属机壳，因些电路板及内部元器件对静电浪涌冲击具有保护作用，但不建议安装在雷击区

产品优势

＊不需任何软件安装调试程序、设备即插即用、无操作平台限制
＊不需服务器、交换机、路由器、HUB及终端工作站组网设置
＊不需IP占用和设置、无防火墙、无需TCP/IP协议及网络维护
＊点对点实时高保真音视频同步传输，所见即所得，无时滞现像
＊1000米RS232-US
