高压开关柜温度在线监测预警系统
一、概述
电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动,触点和母线排连接处老化等问题,造成设备 过热甚至出现严重事故。而开关柜内有裸露高压,空间封闭狭小,无法进行人工巡查测温,传 统的测温方式都无法有效地解决这个问题。
远程高压柜温度在线监测预警系统是将温度传感器安 装到开关柜内,在线测量该点温度后,以无线方式将数据上传,集中显示,并实现超温报警。还可与电力自动化系统连接,用户在远程监 视设备温度运行状态,系统发现设备温度异常,自动远程报警,以便及时消除事故隐患。
二、原理示意图

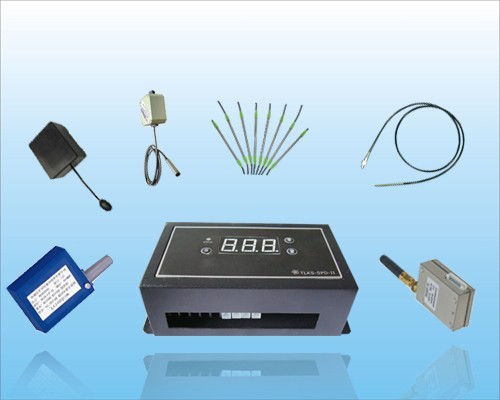

(1) 无线温度采集器:简称采集器,负责采集监测点的温度数据,并通过无线方式把采集数据发送出来。
(2) 数据收发终端:简称终端,负责收集无线温度传感器发出的温度数据,并把所收集的数据通过网络方式上传到测温 管理主机。
(3) 测温管理机:简称主机或工作站,负责对数据收发终端进行工作参数设定,自动周期地从终端中读取所接收的测温 数据,并对数据进行分析,发现超过警戒的温度或温度发生异常波动则实时报警。测温数据可在计算器中作长期存储记录,供随时查询 显示.
经过对实际需求的分析,系统设计为1个测温管理机最多管理32个数据收发终端,1个数据收发终端最多管理200个无线 温度采集器。也就是说1个主机可管理6400个无线采集器.这基本上可以满足一个220KV变电站的应用要求。
主机与终端之间采用以太网方式连接,接口标准为RJ45.实际应用时,为了适应各种应用环境,以太网的实现方式可以是 :网络双绞线、RJ45至RS485转换线、无线以太网、或电力线Modem.
终端与采集器之间采用915或433MHz无线方式连接,在无阻挡情况下,无线传输距离在50"100米之间.
三、主要功能
1.每个无线采集器具有唯一的ID号
2.无线温度监测
3.每天24小时连续在线监测
4.具有趋势分析功能
四、主要技术参数
名 称 技 术 指 标
工作电压 DC12V
功率 6W（瞬间 MAX：30W）
测量温度范围 :-40 ℃" 150 ℃
测量精度 ±3.0℃
温度反应时间 小于1分锺
采集器使用寿命 大于5年
无线传输距离 大于50米
单主机管理采集器的数量 大于1000个
平均无故障时间 50000H
