山西晋城焊接烟雾烟尘净化器

一、定义

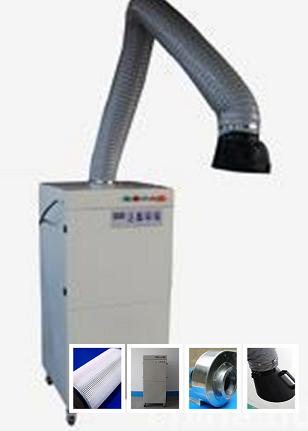

焊接烟尘净化器是焊接车间除尘设备的一种，由吸气臂收集-滤筒净化-排出干净气体。

是一款专为工业焊接烟尘和轻质颗粒而设计的净化装置。它轻巧灵活，操作方便，它同时广泛应用于化工、电子、金属加工、玻璃、制药、食品加工、净化室、医院等行业及其它有粉尘、烟雾污染的场所。

二、配置

主要构成：西门子电机，风机，柔性吸气臂（内含不锈钢骨架可悬停），除尘滤筒，除尘抽屉，阻火网，活性炭过滤器，刹车脚轮等。

三、型号

目前泛泰焊接烟尘净化器分为单臂和双臂两个系列.

FT-H单臂

系列分为三个型号FT-H1200，FT-H1500和FT-H2400

FT-HS双臂

系列分为两个型号FT-HS2400，FT-HS3200

四、技术参数

型号FT-H1200功率1.2KW 风量1200M3/H 过滤面积 12-15m2 噪音<68DB（A） 尺寸600*600*1400mm

型号FT-H1500 功率1.5kW 风量1500M3/H过滤面积 15-18m2 噪音<70DB（A） 尺寸600*600*1400mm

型号FT-H2400 功率2.2KW 风量2400M3/H过滤面积 18-22m2 噪音<72DB（A） 尺寸600*600*1400mm

型号FT-HS2400 功率2.2KW 风量2400-3000M3/H过滤面积 24m2 噪音<72DB（A） 尺寸600*600*1400mm

型号FT-HS3200 功率3.0KW 风量3200-3800M3/H过滤面积 32m2 噪音<72DB（A） 尺寸600*600*1400mm

五、特点

1、西门子电机与风机的独创设计使得设备风量大、效果好、效率高。

2、先进的降噪设计和大面积隔音材料的应用使得设备噪音达到先进的水平

3、焊接净化专用万向吸气臂的创新应用使净化器360度任意悬停，利于捕捉烟尘，方便、简单、高效地达到净化治理烟尘的目的吸气臂采用不锈钢骨架及进口软管，耐140℃高温、耐腐蚀耐磨，保障设备的实用性与寿命。

4、多达三层的阻火设计高效的阻断大颗粒熔渣，保障设备的高可靠与安全性。

5、德国进口覆膜主过滤器的应用，使得净化器有效净化烟尘（包含PM2.5），净化效率可达99.9%，保护劳动者

的健康，同时该材料的应用使主过滤器寿命可达最长24个月。

6、控制器设计先进，安全性高，利于操作和保障设备平稳运行。

7、聚氨酯万向脚轮起到良好减震作用，并且方便设备任意移动的定位。

六、安装

1、检查各连接部位是否连接牢固；

2、移动焊烟净化器到需焊接的地方；

3、检查焊烟净化器与管道各连结全部的气密性，消除漏气现象；

4、连接AC380V的电源，并接地，运转前注意电机转向，按下控制面板上的启运按纽（ON/OFF），启动焊烟净化器，风机指示灯（Running）亮，使含尘气体通过焊烟净化器，设备正常工作。

七、维修与保养

异常情况及处理方法：

1异常情况

焊烟净化器工作现场残留大量烟雾

1．可能原因 焊烟净化器吸气臂安放位置不合适

处理方法 调整吸气臂的摆放位置

2.可能原因：现场单位时间产生的烟雾远大于净化器的单位时间理论吸收量

处理办法：增加净化器数量或改用大功率的焊烟净化器

3可能原因：工作后未及时清理导致吸气臂导气不畅

处理办法：疏通吸气臂，保证吸气臂吸气通畅

2异常情况

吸气臂的壁面积灰严重

1.可能原因：壁面表面不光滑

处理办法：处理内表面

2.可能原因：微细尘粒含量不够

处理办法：定期导入含粗粒子气体擦清壁面

3.可能原因：气体中水汽冷凝，出现结露或结块

处理办法：隔热保温或对器壁加热
