ZW型消防增压稳压设备

ZW型消防增压稳压设备



产品概述

     我公司生产的ZW消防增压稳压供水设备是参照国家建筑标准设计图集98S205等设计、制造的消防专用的增压稳压设备。该设备由隔膜式气压罐、增压泵、 智能语音电控箱、仪表和管路附件等组成，适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各类消防给水系统。
    本设备的最高工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度 为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。
    该设备可使消防给水管道系统最不利点始终保持消防压力，并利用气压水罐内始终储有的30秒消防水量，以保证消防泵在运行前的消防喷淋用水；该设备利用气压水罐设定的运行压力，控制水泵运行工况，达到增压稳压的功能。



工作原理

      隔膜式气压给水设备，是利用无毒胶囊作为气水隔离的新型设备，一次充气，常年运行使用。工作时起动补水泵，水室进水，水压升高，气室的气体被压缩隔膜伸长；当水压下降时，气室气体膨胀，隔膜收缩，压迫水室出水。这样周而复始，通过电接点压力表和电控箱控制水泵运行，达到额定的压力和连续供水。
      当发生火警，打开消火栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵供所需消防水。

产品特点

1、稳压泵、智能语音电控箱、隔膜式气压罐、组合管网四位一体，并配带有隔振器，无需预埋地脚孔，设计人员只需算好参数即可查得设备型号、基础尺寸等。电气设计人员无需再进行控制线路设计，只设计泵房内进线和到设备的走线。选用方便，可大大缩短设计人员的设计周期和施工人员的施工时间。

2、隔膜式气压罐一次性充气持久耐用，水气隔离能预防水质的污染。

3、设备占地面积小，投资省，全自动运行，无需专人看管。
4、设备有双电源接口，双路电源自动(手动)切换,设备可根据设计要求制作。
5、具有自动保护及故障切换功能。任何一台水泵发生故障(电气故障或水力故障)均能启动备用泵。
6、可与消防中心连接(根据设计需要)。
7、可以根据客户的需要选择罐、稳压方式、控制功能。
8、电气主要元气件采用国产或进口名牌企业产品，质量可靠、运行稳定。

产品结构

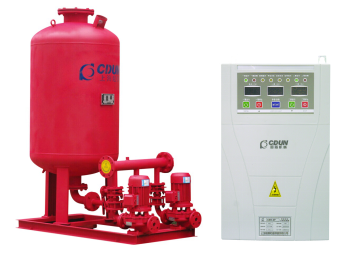

      该设备由稳压泵两台(根据设计要求可设一台)为一用一备，隔膜式稳压罐一台，电控柜一台，仪表阀门及组合管网各一套，组成了隔膜式稳压供水设备。

型号意义



示例：ZW(L)-I-X-10-0.16

      ZW(W)-II-X-C

1表示：增压稳压设备，采用立式气压水罐，放在高位水箱间，用于消栓充实水柱10米长度，最不利点消防压力0.16MPa。

2表示：增压稳压设备，采用卧式气压水罐，放在底层水箱间，用于消火栓给水系统，最不利点消防压力0.5?0.65MPa。

设备选型

      ZW(L、W)本设备根据建设部标准图集98S205基础的性能参数做为参考，推出了两种设备型号，①ZW(L)、ZW(W)系列稳压按照建设部图集98S205图集号所设计的型号；②企业根据消防GA30-92、GA30-2002相关标准及给水设备标准规范编制的设备型号。在这里删除了稳压罐、水泵的垄断性型号，给设计及用户一个产品选择的空间。本公司推荐以下型号产品使用，如：LG、GDL、CDL、ISG等型号。用户可以根据水位水箱间的位置选择合适的设备。
