定压补水装置，真空脱气机
定压补水装置，定压补水罐
定压补水真空脱气机组
产品用途
●用于生产、消防、生活系统加压供水，一般称之为囊式自动给水装置。
●用于采暖、空调系统中作为稳压膨胀补水设备使用，一般称之为囊式落地式膨胀水箱。
工作原理
定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。当压力达到设计压力时，通过压力控制器使补水泵关闭。当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的最低压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补水，如此周而复始。
产品特点
●一次充气可保证长期使用；
●罐体内气水不接触，保证水质不受污染，且不腐蚀罐体；
●能消除管网中的水锤及噪音。
一、 产品概述

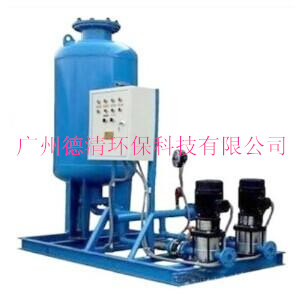

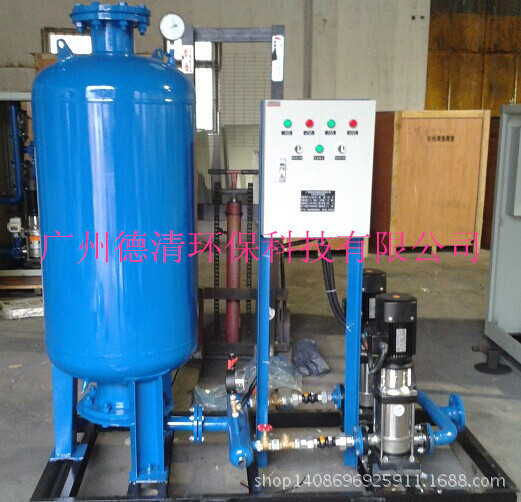

智能型定压补水排气装置是封闭式循环水系统补水、排气和定压功能结合在一起的一种供水装置。可替代高位膨胀水箱或水塔。
二、 工作原理
智能型定压补水排气装置是根据波义耳气体定律设计而成的，当水泵工作时，水送至循环水系统的同时水也进入气压水罐内，水室增大并将罐内的气体压缩，气室缩小，罐内的压力随之也升高；当压力升高至设定的最高工作压力时水泵自动停止运转；当系统水压下降，气压罐开始向系统供水，直到气压罐中的压力低于设定的最低工作压力时，重新启动增压泵向气压罐内补水。如此周而复始，不断运行。
三、 设备特点
★ 智能化程度高，无需专人管理；
★ 双泵系统，一用一备，安全快速补水；
★ 设计紧凑，占地面积小，安装方便。
四、 适用范围
★ 各种工业和民用闭式循环水系统；
★ 生活给水系统和消防水系统等。
五、 选型计算说明1、 补水泵的选择：
(1)补水泵流量为系统水容量的5%，不得超过10%。
(2)补水泵的扬程应保证补水压力比系统补水点压力高30～50Kpa。
2、 定压力点的选择：
P4:安全阀开启压力（最高工作压力）；
P3：膨胀水量开始流回补水箱时电磁阀开启的压力取0.9P4；
P2：补水泵停泵压力，宜取0.9P3；
P1：补水泵启动压力，满足定压点下限要求，增加10KPa裕量。
3、气压罐的选型：V≥Vmin=(?﹒Vt)÷（1-α） 式中：V------------气压罐实际总容积（m3） Vmin--------气压罐最小总容积（m3） Vt-----------气压罐调节容积，不宜小于3分钟平时运行补水泵的流量（m3/h） ?----------容积附加系数,隔膜式气压罐取1.05 α---------α=(P1+100)÷(P2+100),P1和P2分别为补水泵启动压力和停泵压力(Kpa),α应综合考虑气压罐容积和系统最高工作压力的因数数值:一般为0.6～0.8
六、气压罐参数表
罐体直径（mm）总容积（L）有效容积（L） α=0.6α=0.7α=0.8 Ф60032013010065 Ф800750300230150 Ф10001500600450300 Ф12002400960720480 Ф1400350014001000700 Ф16005000200015001000 Ф20008500340025001700 七、安装、使用及维护 安装使用要求：
1、应考虑有足够的维修空间，特别是罐顶应留有至少1.5米空间，以便更换隔膜囊体方便，如果顶部空间不够，需考虑能将罐体放倒的空间。
2、安装基础平整，四周有排水沟，无积水。
3、室外置放的设备应对管道作防冻保暖措施，控制柜及水泵电机应避免阳光直射。
使用维护：
投入正常运行后，应有专职管理人员进行日常监运和保养。
日常监运和保养的重点;
1、电接点压力表：除了法定的压力表检验之外，经常观察对比隔膜罐上的压力表与电接点压力表，两表压力值误差是否在允许范围内。
2、安全阀：在设定的最高压力值时，安全阀是否找开泄压。
3、一年一次须对隔膜罐进行清洗。清洗基本步骤如下：关闭隔膜罐底下的蝶阀，打开旁边的小球阀将水排净。读取隔膜罐压力表的压力值并记录备案。如果小于初始设定值，则必须充入氮气至初始设定值。关闭小球阀，打开蝶阀重新投入系统运行。要注意的是打开蝶阀时，应缓慢开启，防止过高的水压对隔膜的冲击而造成不必要的损坏。
八、安装说明 传统的定压补水机组一般散件运输，现场安装，施工难度加大，设备的可靠性差。而稳压膨胀机组整机出厂，现场仅需接好进出水口和电源即可，简单快捷。
