全自动刷式过滤器

一、产品结构与原理    全自动刷式过滤器由驱动机构、控制管路（包括压差开关）、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。由传动电机和电动阀自动完成清洗排污，操作方式为自动运行（亦可手动运行），具有压差或定时自动排污功能。其自动化部分采用当今世界进***可靠的PLC可编程控制器。

      当水流经过过滤器时，水中的机械杂质被过滤网拦截，当滤网表面积聚的杂质增加而使压差达到0.04MPa时,压差型压差开关即发出信号，同时PLC即发出指令，传动电机启动，排污阀打开，沉积在滤网中的杂质被转动的刷子刷下，从排污口排出，整个刷洗排污过程无需人员操作，无需停机，同时，该设备还定时清洗排污和手动清洗排污功能，保证在任何情况下出水的安全可靠。

二、产品功能

      全自动刷式过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。全自动刷式过滤器的清洗有两种控制方式：自动控制和手动控制。

     自动控制：自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间，当过滤时间到，启动排污，排污时间由排污时间定时器设定；同时控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间由排污时间定时器设定。排污时间到，停止清洗，系统恢复至其初始状态，为下一个过滤工序作好准备。

     手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤器进行排污。

     用户可根据需要选择两种控制方式，具体操作见后面的操作部分。

 全自动刷式过滤器   自清洗过滤器    内刮刷式过滤器     电动排污过滤器  型号齐全    价格便宜    发货及时  欢迎咨询

三、产品特点

      过滤精度从100至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况定制。

      清洗方式简单，且清洗循环监控，可实现自动清洗排污，全自动过滤器控制系统中的各参数均可调节。

      设有电机过载保护，可有效保护电机。

      具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少，不超过总流量的1%。

      维修性强、安装拆卸简便易行。

     与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

四、产品使用范围

      全自动刷式过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。该设备适用行业面广，包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。

五、规格尺寸

Y型全自动过滤器







型号 进出水口径 流量 外形尺寸     排污口径 电机

mm T/H L ￠ L1 mm Kw/r/min

SDG-2Y 50 19 600 159 300 25 0.18/1400

SDG-3Y 80 50 600 159 300 25 0.18/1400

SDG-4Y 100 80 700 159 300 40 0.18/1400

SDG-5Y 125 125 750 219 350 40 0.18/1400

SDG-6Y 150 180 800 275 450 50 0.18/1400

SDG-8Y 200 320 850 325 525 50 0.18/1400

SDG-10Y 250 490 900 377 650 50 0.18/1400

SDG-12Y 300 710 950 426 700 65 0.18/1400

SDG-14Y 350 970 1170 478 820 65 0.18/1400

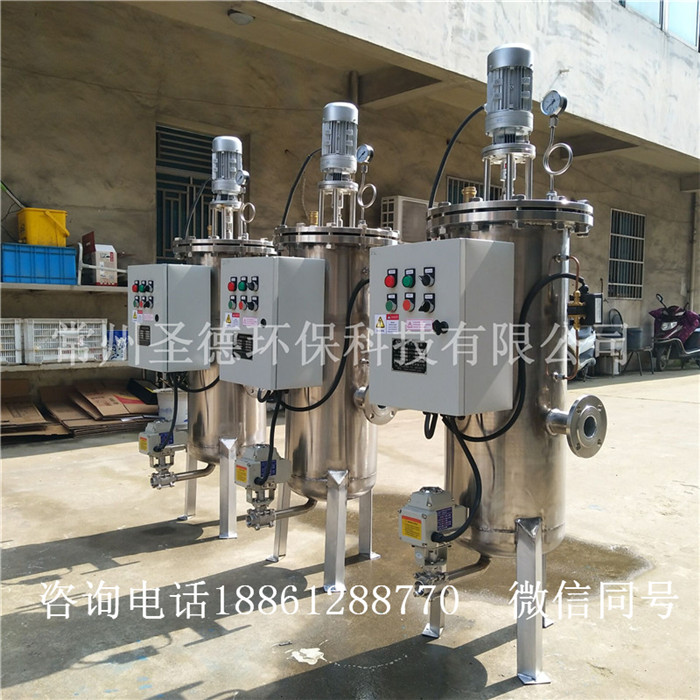

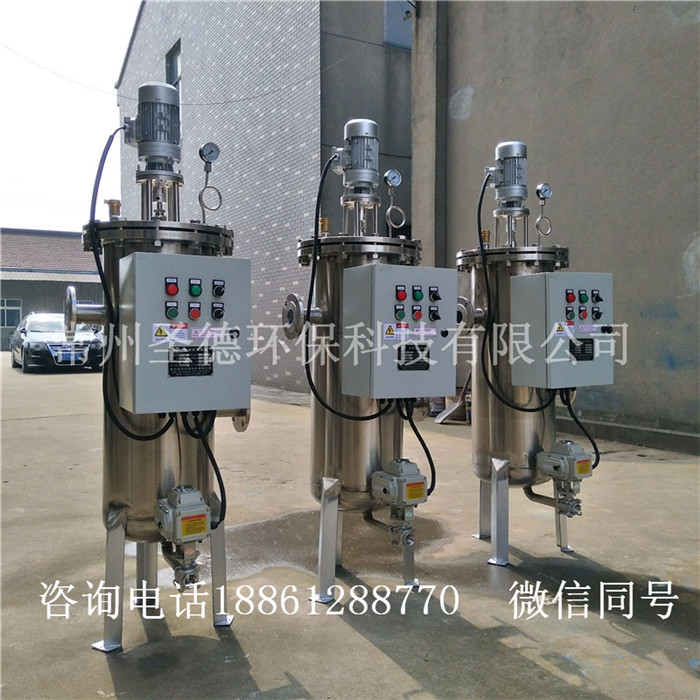

立式全自动过滤器



型号 进出水口径 流量 外形尺寸     排污口径 电机

mm T/H H ￠ H1 mm Kw/r/min

SDG-2L 50 19 300 159 250 25 0.18/1400

SDG-3L 80 50 300 159 250 25 0.18/1400

SDG-4L 100 80 300 159 250 40 0.18/1400

SDG-5L 125 125 350 219 275 40 0.18/1400

SDG-6L 150 180 450 273 325 50 0.18/1400

SDG-8L 200 320 525 325 360 50 0.18/1400

SDG-10L 250 490 650 377 425 50 0.18/1400

SDG-12L 300 710 700 426 450 65 0.18/1400

SDG-14L 350 970 820 478 520 65 0.18/1400



F型全自动过滤器



 全自动刷式过滤器   自清洗过滤器    内刮刷式过滤器     电动排污过滤器  型号齐全    价格便宜    发货及时  欢迎咨询莱西全自动刷刮式自清洗过滤器批发厂家

型号 进出水管径 流量

外形尺寸

排污口径 电机

D（mm） T/H L（mm） ￠（mm） L1（mm）  mm Kw/r/min

SDG-2F 50 19 300 159 225 25 0.18/1400

SDG-3F 80 50 300 159 270 25 0.18/1400

SDG-4F 100 80 300 159 300 40 0.18/1400

SDG-5F 125 125 350 219 365 40 0.18/1400

SDG-6F 150 180 600 273 450 50 0.18/1400

SDG-8F 200 320 700 325 560 50 0.18/1400

SDG-10F 250 490 700 377 700 50 0.18/1400

SDG-12F 300 710 1000 426 800 65 0.18/1400

SDG-14F 350 970 1000 478 940 65 0.18/1400





莱西全自动刷刮式自清洗过滤器批发厂家液体从过滤器进口流入，自上向下流动， 透过滤芯表面流向出口；当滤芯表面收集到一定量的杂质时，电机驱动装配校正器的刮刀紧贴滤芯表面转动，刮除杂质，杂质随下行液体聚集在收集室，当累积到一定量杂质时，自动排污阀打开收集室，将含高浓度杂质的液体排出，排出残液进行回收或排放。 ? ?注：内刮型，即刮刀在滤元内部，外刮型，即刮刀在滤元外部。# ? 刮刀过滤器全自动控制系统 ? 系统核心部件刮刀过滤器刷式过滤器批发 ? 1.?刮刀驱动电机，压差控制器，压差开关，指示灯，阀门；报警系统，计时器或者显示屏可选。 2.?过载保护断路器。 3.?基于PLC的可调节系统，控制刮刀和排污时间。 4.?压差控制器保护和监视系统。 5.?排污阀驱动：电动气动。 6.?预装配和测试，方便客户安装。# ? ? 可选型刮刀过滤器刷式过滤器批发 A?电力系统：120V 230V 380V 400V 460V 480V 575V 1PH or 3PH 50 or 60Hz B?客户定制集成化本地控制系统或者高级个性化要求 C?可选：本地/远程控制，开关，计时器，触摸屏控制系统 D?远程高级功能：干式接触，PLC控制单元，4-20mA，声音报警，DH-485，数字/模拟量# ?刮刀自清洗过滤器 全自动刮刷式过滤器使用旋转刮刀和刷子，在线自动清洗杂质和污垢，无需人工清洗，一致的操作保持连续作业，主要应用于过滤低、中、高粘性液体过滤，具有独特性和不可替代性，是一款性能优良的优质过滤设备。# 工作原理刮刀自清洗过滤器 全自动刮刷式过滤器 ? ??液体从壳体进口进入，介质通过楔形网滤网，粗颗粒被滤网拦截，高浓度的液体，顺着滤网慢慢堆积，聚集在设备底部，压差传感器检测滤芯内外压差值，控制模块启动清洗程序，刮刀将附着在滤网内的介质清洗，并随着底部的浓缩液排除壳体，恢复正常过滤状态。#全自动刷式过滤器工作时水中的机械杂质被过滤网拦截，当压差达到设定值时，PLC即发出指令刷洗滤网，整个过程无需人员操作，无需停机，安全可靠。

莱西全自动刷刮式自清洗过滤器批发厂家全自排污过滤器用于各种供水系统，特别是连续运行不停机系统，可滤去水中各种机械杂质，确保系统设备的安全可靠运行，是进口过滤器的理想替代产品，各项指标完全达到进口产品的同等水平。工作时水中的机械杂质被过滤网拦截，当压差达到设定值时，PLC即发出指令刷洗滤网，整个过程无需人员操作，无需停机，安全可靠。

莱西全自动刷刮式自清洗过滤器批发厂家自动反冲洗排污过滤器主要由优质碳钢筒体，特殊结构的不锈钢复合滤网，电动执行机构及排污装置，所组成。当过滤器工作时，电动执行机构引导蝶阀处于开启状态，水流由处入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开电动排污阀，水流经滤网半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污排出，起到反向冲洗滤网的作用。整个冲洗过程系统可以正常运行，无需停机。
