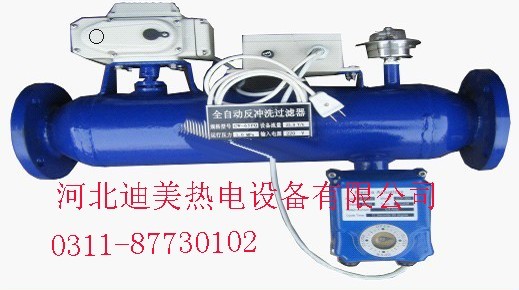

供应全自动反冲洗过滤器自清洗过滤器差压快速除污器
一、概述
我公司研制生产的CW系列除污器，也叫快速除污器、全自动反冲洗过滤器，是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。也可根据用户需求，选择手动、自动控制两种控制方式。
二、分类及型号说明
CW系列除污器，根据其结构及工作原理分为J型角通式除污器、F型反冲洗除污器、Z型直通式除污器三种（如图）1、型号说明：
J型：JQ----全自动角通式除污器；JS------手动角通式除污器
F型：FQ----全自动反冲洗除污器；FS------手动反冲洗除污器
Z型：ZQ----全自动直通式除污器；ZS------手动直通式除污器
如：CW-250JQ-1.0A-----表示进出口经为DN250mm，设计压力1.0MPa,  A型全自动控制反冲洗除污器
2、选型说明：
（1）介质工作压力：分为0.6  MPa，1.0  MPa，1.6  MPa，2.5  MPa
（2）工作温度：≤180℃
（3）过滤精度：0.8-5mm(特殊要求需另行设计)
三、工作原理：
1、角通式除污器：
角通式除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。当过滤器进出水压差达到0.06-1.0MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用（见图2）。
图1  正常过滤状态（水流导向阀开启）
图2  反洗排污状态（水流导向阀关闭）
2、反冲洗除污器：
反冲洗除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。当过滤器进出水压差达到0.06-1.0MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用（见图2）。
  3、直通式除污器：
直通除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，进水阀门1打开，旁通阀门2关闭，排污阀门3关闭，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。当过滤器进出水压差达到0.06-1.0MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。首先关闭进水阀门1，打开旁通阀门2，打开排污阀门3，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用（见图2）。

图1  正常过滤状态

图2  反冲洗排污状态
四、外形尺寸参数:
1、J型角通式除污器
A型规格表
型号    进出水孔径DN    L    A    D    排污孔径DN
CW-50JS（Q）-1.0A    50    550    268    108    40
CW-65JS（Q）-1.0A    65    600    300    133    40
CW-80JS（Q）-1.0A    80    650    400    159    50
CW-100JS（Q）-1.0A    100    650    400    159    50
CW-125JS（Q）-1.0A    125    700    460    219    65
CW-150JS（Q）-1.0A    150    800    520    273    65
CW-200JS（Q）-1.0A    200    900    580    325    80
CW-250JS（Q）-1.0A    250    1000    650    400    80
CW-300JS（Q）-1.0A    300    1200    710    460    100
CW-350JS（Q）-1.0A    350    1300    780    530    100
CW-400JS（Q）-1.0A    400    1400    850    590    100
CW-450JS（Q）-1.0A    450    1500    940    690    100
CW-500JS（Q）-1.0A    500    1600    1000    750    100
B型规格表
型号    进出水口径DN    L    L1    H    排污孔径DN
CW-50JS（Q）-1.0B    50    400    900    300    25
CW-65JS（Q）-1.0B    65    400    900    300    25
CW-80JS（Q）-1.0B    80    500    1000    400    32
CW-100JS（Q）-1.0B    100    600    1100    450    40
CW-125JS（Q）-1.0B    125    700    1200    500    40
CW-150JS（Q）-1.0B    150    750    1400    600    50
CW-200JS（Q）-1.0B    200    950    1600    650    50
CW-250JS（Q）-1.0B    250    950    1600    750    65
CW-300JS（Q）-1.0B    300    1200    1900    850    65
CW-350JS（Q）-1.0B    350    1400    2200    900    80
CW-400JS（Q）-1.0B    400    1650    2600    1000    80
CW-450JS（Q）-1.0B    450    1800    2600    1100    100
CW-500JS（Q）-1.0B    500    2000    3000    1200    100
2、F型反冲洗除污器

型号    进出水口径D    L    D1    排污孔径D2
CW-50FS（Q）-1.0    50    400    108    25
CW-65FS（Q）-1.0    65    500    133    40
CW-80FS（Q）-1.0    80    550    159    40
CW-100FS（Q）-1.0    100    600    159    50
CW-125FS（Q）-1.0    125    640    219    50
CW-150FS（Q）-1.0    150    700    273    65
CW-200FS（Q）-1.0    200    750    325    65
CW-250FS（Q）-1.0    250    810    400    80
CW-300FS（Q）-1.0    300    1100    460    80
CW-350FS（Q）-1.0    350    1200    530    80
CW-400FS（Q）-1.0    400    1300    590    100
CW-450FS
