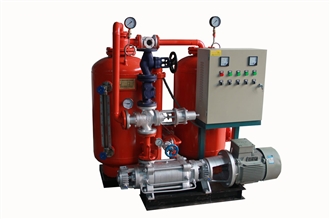

密闭式冷凝水回收器

冷凝水产生于蒸汽在加热和输送的过程中，因此它不但水质而且含有大量热量。密闭式冷凝水回收设备是蒸汽冷凝水回收系统的关键设备，可广泛运用于造纸、化工、食品、制药、粮油加

工、橡胶、棉纺、印染、木业及其他行业的工业企业的有蒸汽供热系统的冷凝水闭式回收，亦可用于宾馆、医院及其民用建筑的蒸汽冷凝水回收，它能方便的将蒸汽间接换热系统产生的

冷凝水改为闭式回收，是常规传统开式回收冷凝水箱的更新换代产品。

冷凝水回收装置

将不能直接利用的各种压力下的低压蒸汽的冷凝水回收，一直是各行各业热能管理部门的一大难题。多年来，研发团队运用流体力学、单相流和两相流原理，依据微过冷度理论和温冷凝水动态两相流性，并结合多年对锅炉设备的研究，系统的应用汽水引射混流技术，低压管路共网技术，利用蒸汽动能的自动加压技术，将温冷凝水在低背压或无背压状况下畅通地引回到冷凝水回收机组，同时采用专用质的消汽蚀构件，消除水泵汽蚀的诱因，实现了冷凝水密闭式回收。同时凭借行业实践经验，对回收设备进行不断改进升级，充分回收冷凝水二次闪蒸蒸汽，使能源回收利用率达95%以上，减少了软化水的流失和热污染，充分节约燃料和软化水资源。

冷凝水回收点

LJLH型密闭式冷凝水回收装置是新型节能环保设备，它于市场上同类产品，与现有同类型其他产品相比具有以下点：

1、节能降耗，减少运行成本

密闭式冷凝水回收设备减少二次闪蒸汽及输水漏气，使冷凝水及热能得到充分回收利用，提了锅炉给水温度，提系统热效率25%以上，实现了节省20%的燃料及90%软化水;减少水处理设备

投资和运行费用;采用变频/降压技术，大大减少机器的运行电费;

2、自动化程度，适用于不同工况

机电一体化设计，采用OMRON感度液位传感器控制，自动调压，自动报警，双泵自动切换等技术措施，形成多种功能为一体的自动化控制，可实现自动补水，无需人工值守，设备在温

、潮湿等恶劣工况下，安全、可靠、稳定的自动运行;

3、节能环保，提环境质量

密闭式冷凝水回收设备的使用，减少了二次整齐排放的热污染和噪声污染记忆烟气污染物烟尘SO2、NOX等的排放量，减轻了环境污染;同时改善水况，确保输水畅通;

4、防汽蚀，设备及管道寿命更长

①“循环抽”、“喷射增压”多项技术的应用，能避免积水，消除回收泵汽蚀现象，大大提设备使用寿命;

②选用进口温压多级水泵，抗汽蚀殊结构设计，耐温220℃;

③变频/降压技术的采用，大大减少机器的运行电费，更的降低设备的磨损，延长设备的整体使用寿命;

④采用台湾气动三通控制阀，开启稳定，并可大幅较少补水时的水冲击;

同时水质设备密闭，杜绝了氧气、二氧化碳等水溶腐蚀性气体对冷凝水的污染，消除了氧腐蚀保持冷凝水水质良，延长了设备及管路的使用寿命。

5、整体一机，安装方便，适应性

整机一体组成，设计精巧，结构紧凑，占地空间小，组合式钢结构底座，安装维修方便，故障率低;不仅适用于新建企业，而且适用于老企业的技术改造。

冷凝水回收装置分类

一、开放式冷凝水回收装置

开放式冷凝水回收装置即将用汽设备排放的蒸汽冷凝水通过地沟管道集中回收到一个敞口的地下水池中,冷凝水携带的蒸汽和冷凝水因减压到常压后闪蒸的二次蒸汽排空或加以利用,剩下

的近100℃冷凝水自然或加冷凝水降温到70℃以下,再用泵输入软水箱,作锅炉补给水。

开放式器冷凝水回收装置又可分为以下3种方式。

1.1　泵放位的自然冷却开放器

该系统主要工作原理是冷凝水自地沟回收到一个敞口的地下池中,再用泵抽到补水箱,因泵的位置于地面,根据离心泵性能的影响,回收的水温一般在40℃～60℃。闪蒸带走的热损失约占

4%～10%。因此,热损失很大。

1.2　泵放低位的自然冷却器

其工作原理与泵放位的器基本相同,只是泵放到地坑里低于集水箱的位置,根据离心泵性能的影响(见第32页表1),可把回收温度提到80℃。但由于泵放在地坑里,设备维修很不方便,因

而采用这种方式的厂家很少。

1.3　扩容利用压凝水器

其工作原理是利用压用汽设备的漏汽,冷凝水的闪蒸汽供低压用汽设备使用,低压凝水回水池中,自然或加冷水降到70℃以下再进行回收。这种冷凝水回收装置方式回收利用率于前两种

,但投资比较大。采用这种方式的工厂也不多。

二、密闭式冷凝水回收装置

密闭式冷凝水回收装置即用汽设备排放的冷凝水经架空或地沟管道集中回到密闭集中水罐中,然后利用温冷凝水综合回收装置将100℃以上的软化水直接输入锅炉,组成一个从供汽到回收

的密闭循环系统,该系统是目前冷凝水回收的较方式。在日本普遍采用此种冷凝水回收装置。

密闭式冷凝水回收装置又可分为以下两种方式。

2.1　泵直接送冷凝水进锅炉回收系统

其工作原理是饱和蒸汽从锅炉送至蒸汽间接加热设备中,放热后产生的饱和状态的冷凝水经疏水器靠蒸汽压力压入架空或埋地回水管线中,经管线汇总到集中罐。根据设备用汽压力,冷凝水

排量,用调压控制阀来标定集水罐压力,使其低。饱和状态的冷凝水在集水罐内充满到水位时,温冷凝水综合回收装置就自动起动将水泵入锅炉。当集中罐内的水位抽到低水位时,回收装

置自动停止运行。如锅炉水位超过警戒水位而不需补水时,通过锅炉水液面控制仪控制回收装置将水自动泵送回软水箱。

2.2　低压力回收系统

其工作原理与种密闭式回收系统基本相同,只是需要压用汽设备及低压用汽设备分别安装两套回收系统。

2.3　温冷凝水综合回收装置

密闭式蒸汽冷凝水回收方式是回收100℃以上的饱和水,一般离心泵在输送饱和状态的热水时要产生气蚀,使泵不能正常工作,严重的气蚀会损坏泵叶轮造成事故。我们根据离心泵性能表(见

表1)可知,一般离心泵只能吸75℃以下过冷水,如水温超过80℃,就要在泵入口处增加正压头以防气蚀。要泵送100℃～120℃的饱和热水,需要在泵入口处增加6.0m～17.5m的正压水头。为解决这

一问题,冷凝水回收装置把喷射泵和离心水泵结合起来,地解决了防气蚀问题,这种泵与其他部件组合称为温冷凝水综合回收装置。

设备使用注意事项

1、系统投入运行前，必须对整个系统进行污垢清洗，打开排污阀，待回水合格后后关闭;

2、容器灌水前，取下压力表，打开压力表阀排汽，容器内水位压力达到上限时再装压力表;

3、系统投入运行后，若回水有少量硬性杂质，须3~5天打开排污阀放一次;以后递减至每月排污一次;

4、当控制柜上的报警红灯亮或蜂鸣器报警时，应选择手动控制水泵向外送水，维修人员立即检修自控装置，待修复后再恢复自动运行;

5、用户管路系统与冷凝水回收器配套的疏水阀应定期维护和更换，疏水阀损坏要立即更换。

日常维护

1、定期开启排污阀排污，提水质。

2、定期检查管网疏水阀，如有损坏，应及时更换。

3、观察液位显示是否正确，也为应保持在正常液位±30mm;

4、定期擦拭液位计，使之显示清晰。

5、注意电机泵的维护和保养。
