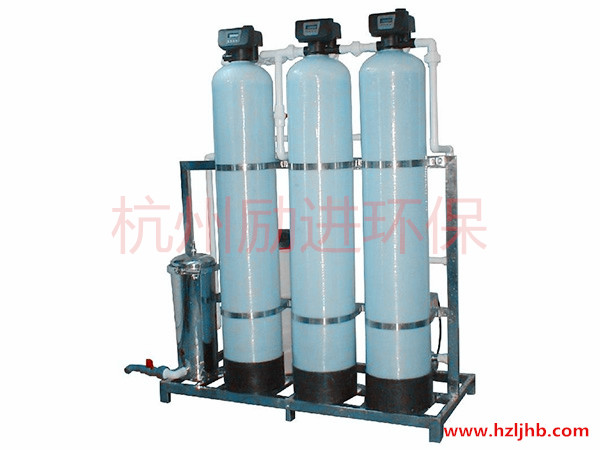

机械式流量型软水器

一、机械式流量型软水器流量控制阀介绍

机械式流量型软水器采用美国进口FLECK全自动控制器，以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体符合食品卫生要求，配以聚四氟乙烯(Teflon)涂层，活塞减小了阻力，延长了使用寿命，运行可靠。FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等点。

质的工艺水平以及精确稳定的性能使FLECK控制器享誉业界

FLECK机械流量式控制阀

二、软水系统技术参数

进口压力：0.2 Mpa-0.6 Mpa

工作温度：2 ℃50℃

出水硬度：≤0.03mmol/L

使用电源：220v /50Hz AC

布置形式：单罐或双罐并联

再生方式：顺流再生

操作程序：自动程序控制

使用树脂：001×7酸性阳离子交换树脂

设计良的控制系统，庞大的树脂罐，了大可达55立方米/小时的额定流量(3150单阀出水量为25立方米/小时)，也别加装了硬水止通阀，既水量也水质。适用于用水量大的集中供热锅炉房或热交换站。

三、流量的设定

流量控制盘：

按树脂罐内装填树脂的交换能力算出周期制水量，减去必要的储备量后的值就是所设定的流量。向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合。

注意：初安装流量计后应进行如下检查：

1、 转动手动再生阀，走一遍程序。

2、 顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。

3、 可随时改变设定的流量。

四、软化水系统工作流程图

硬水从入口进入控制阀，通过下部活塞槽及通道，由顶部进入罐内，然后，向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至阀出水口排出。

硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部

活塞槽，从排污口排出。反洗的目的是为了松动树脂床，清洗吸附在表面的杂质等。

硬水从入口进入控制阀，经下部活塞槽，流过射流器喷嘴产生负压，从而从盐罐吸入盐水。盐水向下流经树脂层，穿过下布水器，沿中心管向上，流回活塞中心孔，并从排污口排出。

吸完盐水后，硬水继续从入口进入控制阀，通过下部活塞槽，流过喷嘴，向下穿过树脂层，从下布水器进入中心管，向上进入活塞中心孔，后从排污口流出。

硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部

活塞槽，从排污口排出。

硬水从入口进入控制阀，部分硬水经下部活塞槽，射流器喉管，吸盐阀及吸盐限流垫圈，注入盐箱。其全硬水经下部活塞槽至罐

顶，向下穿过树脂层，变成净化水，进入下布水器，沿中心管向上，并从阀体出口排出。

五、安装注意事项

盐罐会自动补充水，因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要。

1、 软水必须安装在牢固的水平面上，附近应设计有排水管道。

2、 盐罐安放应靠近树脂罐，为提吸盐率，应尽量缩短吸盐管的长度尺寸。

3、 装填石英砂：装填前应将中心管放置在树脂罐的中央(此时不应打开中心管上端的封口胶带，避免砂石和树脂进入升降管)，

然后放入石英砂，并使砂层在罐低铺平。

4、 装填树脂：将处理的树脂按照核定的装填量放入树脂罐。

5、 取下中心管上的胶带，将中心管上端对正控制阀底部中央的承插口，小心地沿顺时针方向转动控制阀(注意：安装控制阀的过

程中，一定要确保中心管插入阀体)，直至控制阀紧固在罐体上。

6、 按照安装原理图所示，配接管道和电源。

7、 启动软水器时，应关闭旁通阀，然后打开出口控制阀，后缓漫开启进口控制阀(注意：如进口控制阀开启过快，管道内的水

和残留的空气会进入软水器造成树脂随水流跑出树脂罐)。

8、 按照说明书介绍的方法设定时间和程序控制器。在初使用阶段需加水质监测，并根据水质变化调整还原程序，使之处于

佳工作状态。

9、 盐罐内要有足够的再生剂，以下一周期再生所用的盐量。

10、 上述安装，调试后进行取样化验，水质达到要求就可供水。

六、安装图例

1 单罐系统安装示意图

2 双罐系统安装示意图
