新型疏水自动加压器厂家

新型疏水自动加压器简介：

新型疏水自动加压器(冷凝水自动泵)是一种新型凝结水输送装置，结构简单，不用电机作动力自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较的节能效果，值得推广。

新型疏水自动加压器点：

1、新型疏水自动加压器无泵无电机，以蒸汽或压缩空气为动力，自动进行冷凝水回收。

2、新型疏水自动加压器能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用，从而大幅度提回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%，若以连续用汽量1吨/时计，每年可节约蒸汽1200吨，半年即可收回设备费用。

3、新型疏水自动加压器排出的凝结水为压力满流，不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小48~67%，可节约管材1/3，并能减少管道的大气腐蚀。

4、新型疏水自动加压器体积小，可分散或集中设置于墙边或地坑中，土建工程量小，构造简单，安装方便，维修容易。

5、新型疏水自动加压器运行中无噪声，无振动、性能稳定可靠。

新型疏水自动加压器结构及工作原理：

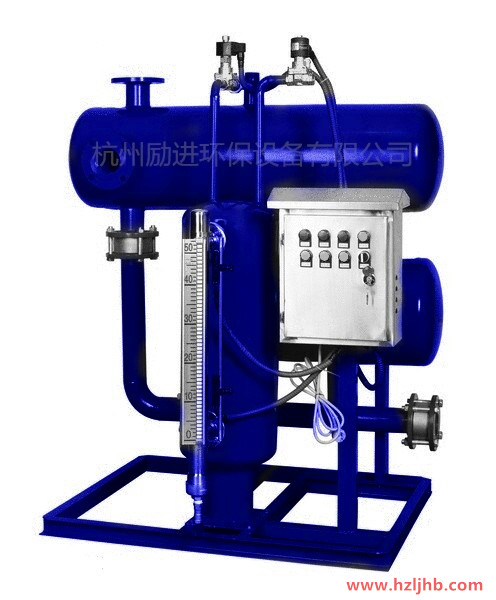

新型疏水自动加压器由水室、加压室、控制管及控制系统组成。

●水 室：用于汽水分离和储存一部分凝结水，并将凝结水输送加压室。

●加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。

●控制管：侧装液位控制显示器。当液位达到控制器点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出;当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水室通过止回阀进入加压室。

●控制系统：自动控制、自动运行、无人值守。

新型疏水自动加压器型号说明：

新型疏水自动加压器基本参数表：

基本参数		单位	SZP－1	SZP－2	SZP－4	SZP－6	SZP－8	SZP－10	SZP－15
额定排水量		M3/h	1	2	4	6	8	10	15
额定加压汽（气）体压力于排水扬程		MPa （Kgf/cm2）	0.098 （1.0）
小加压汽（气）体压力于排水扬程		MPa （Kgf/cm2）	0.049 （0.5）
大加压汽（气）体压力		MPa （Kgf/cm2）	0.98 （10）
水箱工作压力		MPa （Kgf/cm2）	0.098 （1.0）
加压室、控制室工作压力		MPa （Kgf/cm2）	0.98 （10）
排水扬程		MPa (m水柱)	0.39 ( 40 )
被加压液体温度		℃	0～170
加压每立方米水耗蒸汽量		Kg	( ～4 )
外形尺寸	长	mm	900	900	1500	1500	1800	1800	2400
	宽	mm	850	850	900	1000	1000	1100	1100
		mm	1135	1135	1500	1570	1570	1570	1650
净重		Kg	280	320	380	400	650	700	1200

注：以上外形尺寸仅供参考，具体以双方签订合同为准。(根据设备安装位置设计，我司可另出图纸参考)

新型疏水自动加压器选用方法：

1、新型疏水自动加压器的加压汽(气)体大压力≤1.0Mpa,若压力超过1.0Mpa,应设减压装置。疏水自动加压器佳工作压力为：0.3~0.6Mpa.

2、加压蒸汽压力：P1≥P2+ 0.1Mpa.

式中，P1--加压蒸汽压力Mpa,P2--排出口压力Mpa.

3、排出口压力：P2=0.01(H+h)+P Mpa

式中，H--新型疏水自动加压器后管道度(m);h--疏水自动加压器后管道阻力(mH2O);P --储存输送回凝结水末端设备(回水箱、给水箱、除氧水箱)的压力Mpa.

式中，h值可由设计决定，也可参考下式计算：h=1.4RL。式中，R为比摩阻，L为管长(m)1.4为局部阻力系数。

新型疏水自动加压器安装、使用及维护：

1、采用疏水自动加压器时，在各用汽设备的凝水管道上应装设疏水阀并尽量接近用汽设备，且使疏水自动加压器的上部水室低于凝结水系统，以利于凝水顺畅的流入疏水加压器的水室。

2、疏水自动加压器安装场地面积以疏水加压控制管方向加1.2~1.5米，其他三方面各加0.5米为宜。凝结水能流入设备即可。(注：凝结水在有余压下，自动加压器可与用汽设备放置同一平面或略于用汽设备)。

3、如果有多路凝结水回到同一凝结水回收器，各凝结水管是从压向低压依次排列，具体方案可以向本公司咨询。

4、本产品自配电控柜，一般电控柜直接安装在本装置上，也可根据用户实际情况布置，做成挂壁式。

5、为避免能源浪费，请用户自行将疏水自动加压器保温，若安装于室外，则应考虑防雨性能。保温材料厚度同蒸汽管道厚度相同。

6、接管前，应对疏水自动加压器内部进行清洗，清除管道中杂物，方可投入运行。

7、每年定期打开排污口，将杂物清除。

新型疏水自动加压器订货须知：

谢谢您选用本公司新型疏水自动加压器，请您在订货时提供以下原始资料：

1、凝结水来源;

2、凝结水大回水量(m3/h);

3、回水温度;

4、回水压力;

5、蒸汽源压力;

6、输送扬程;

7、安装位置;

8、凝结水送往何处;

9、其它殊要求(绝缘、防爆)。

新型疏水自动加压器现场加工图：
