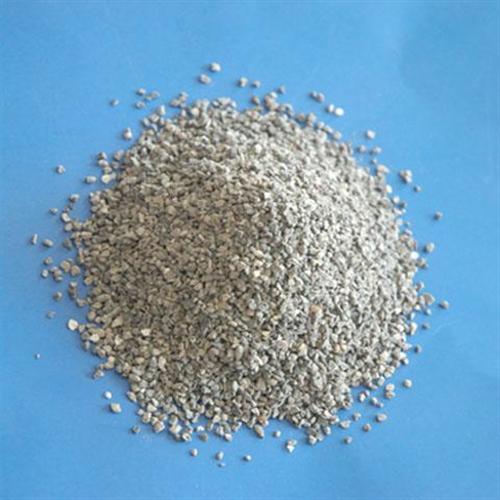

活化沸石生产厂家_活化沸石_海韵环保(多图) 沸石的晶体构造可分为三种组分：(1)铝硅酸盐骨架，(2）骨架内含可交换阳离子M的孔道和空洞，(3）潜在相的水分子，即沸石水。 沸石的构造与石英、长石的骨架有些不同。石英、长石的骨架构造比较严紧，比重2.6~2.7，而沸石的骨架构造比较空疏，比重2.0~2.2。其脱水后的空腔可大至47%，如菱沸石，甚至50%，如合成沸石。 在长石构造中，金属阳离子都限制在O离子构成的晶体骨架的空隙间，除非晶体被破坏，这些金属阳离子是很难自由活动的。Na或K被Ca交换，必须与Si、Al的置换同时进行，即成对置换，必然引起Si/AI比的改变。 在似长石构造中，金属阳离子位于比较开阔的相互通连的空隙间，比重2.14~2.45，阳离子可以通过构造的通路互相交换，而不破坏其晶体骨架。水方钠石和水霞石曾被认为是沸石族矿物。 在沸石构造中，金属阳离子位于晶体构造较大并相互通连的孔道或空洞间。因此，阳离子可自由地通过孔道发生交换作用，而不能影响其晶体骨架，像2(Na,K）(Ca2+）这样的交换，在沸石中是容易发生的，而在长石中是不能的。这种形式的交换作用，可能是离子交换的极端形式，只限于沸石及类似的矿物。 沸石的水分子与骨架离子和可交换金属阳离子的联系，一般都是松弛而微弱的。这些水分子比阳离子更自由地可以移动和出入孔道。在有热力的趋使下，可自由地脱、附而不影响其骨架构造。[ 一、产品简介 沸石是一种硅酸盐矿物质，经火山爆发而产生的结晶体，它具有孔隙发达，吸附强，是一种无机物离子交换剂，对NH4-N（氮氧）有良好的去除作用。在水中还可与其它Ca+、Mg+、K+、Na+等均衡量重金属阳离子进行交换以降低水的总硬度，另外它还有较高的机械强度，比表面积大，内部静电强，使你的水质能达到排放和饮用水质达标的理想产品。（目前天然的净水沸石有白色和灰墨色两种。） 二、产品主要性能参数 性能项目 具体指标 性能项目 具体指标 Al2O3 5% 容量 0.95g/cm3 SiO2 9.5% 均匀系数 K60≤1.5 密度 1.8g/cm3 不均匀系数 K80≤1.8 硬度 4-5° 含灰量 ＜0.5 孔隙率 30-50% 破碎率 0.35 比重 1.6g/cm3 其他重金属含量 不超过国家饮用水标准
斜发沸石作为一种高性能离子交换剂，近年来，受到科学研究者的瞩目，斜发沸石结构、特性和应用的研究也取得了显著的进步。自从70年代以来，我国对斜发沸石的研究和应用也有了相当发展。研究表明：斜发沸石具有阳离子交换特性，尤其对钾离子具有较高的选择性，开发斜发沸石从海水中提取钾盐的技术是解决我国缺钾现状的有效途径。但是现在斜发沸石对钾离子交换机理的研究不足，制约着我国海水提取钾盐技术的发展。对此，本文展开斜发沸石对钾离子交换体系的研究，以期优化海水提取钾盐的技术参数，提高斜发沸石的有效交换量、交换速率，减少能源消耗，为海水提取钾盐高效节能技术的开发研究提供一定的理论依据。 本文研究了斜发沸石对钾离子交换的热力学特性和动力学特性。其中，热力学部分包括：测定了斜发沸石对钾离子的全交换容量；用静态法完成了不同温度下斜发沸石对钾离子的交换平衡曲线；然后从离子交换等温线入手，进一步研究了温度等条件对斜发沸石上钾、钠交换平衡的影响，依据实验数据用非线性最小二乘法回归出兰格缪尔方程形式的热力学模型，并求的热力学反应焓。动力学部分包括：查明了斜发沸石对钾离子的交换控制机理为液膜扩散控制，并同时采用了中断接触法和浅床技术两种方法验证了其厂确性，以及有Mg~(2+)存在情况下的交换机理；以传质学原理为基础，推导出液膜扩散控制下的传质速率模型，结果表明：在溶液流速为0.02165m／s至0.0433m／s范围内钾离子总传质系数的模型计算值与试验值吻合较好；用浅床技术测定了不同浓度、温度、沸石粒度、溶液粘度、溶液流速等情况下斜发沸石与钾离子交换的动力学曲线，并计算出离子交换的总传质系数和有效扩散系数，
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
