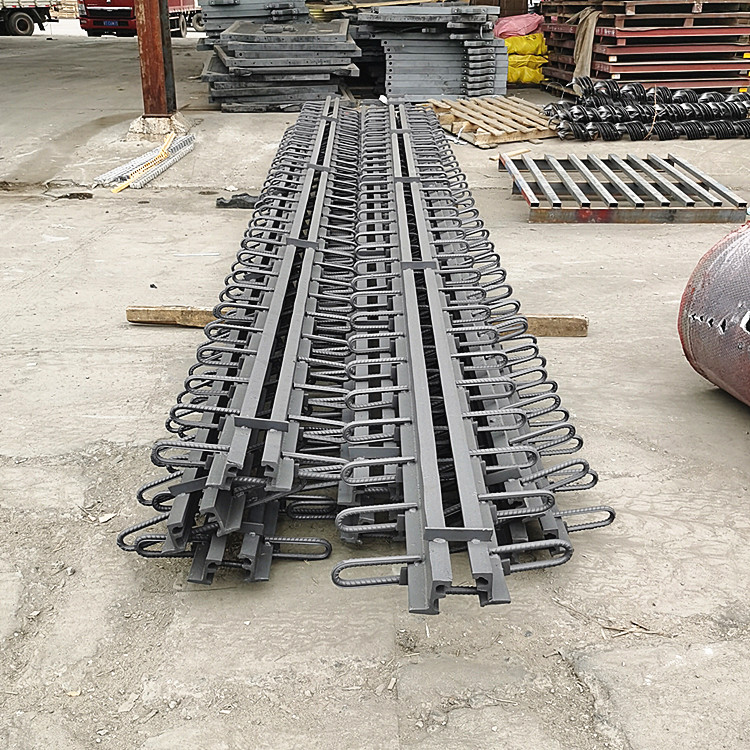

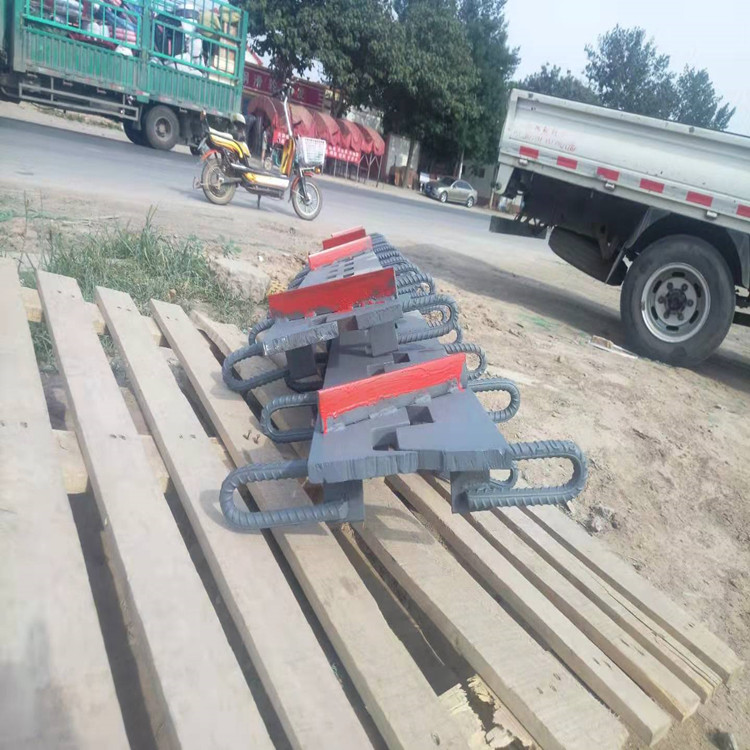

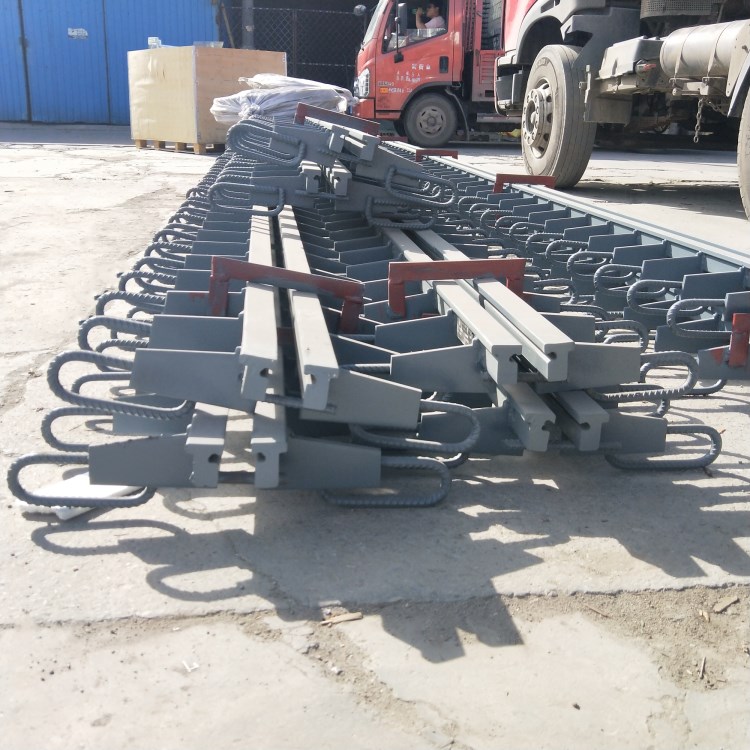

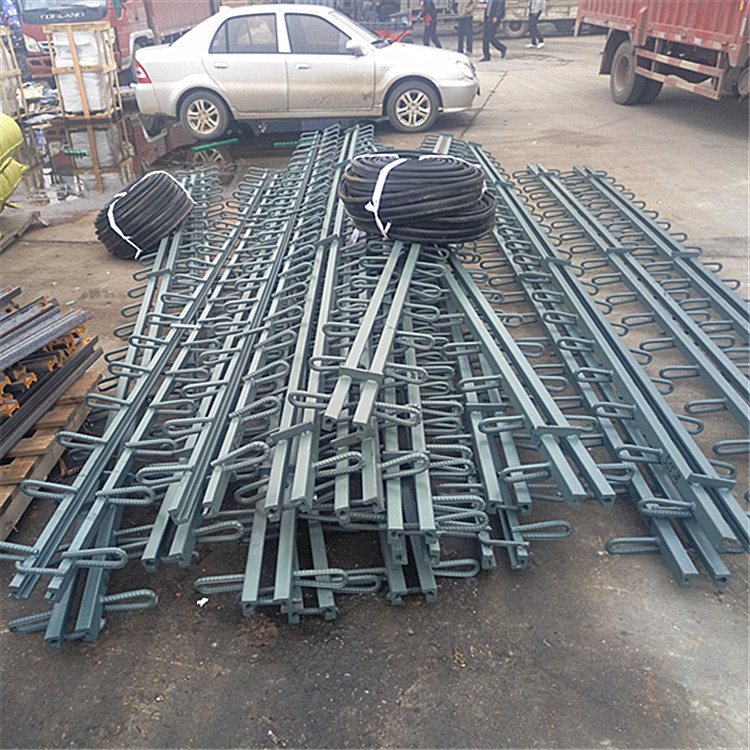

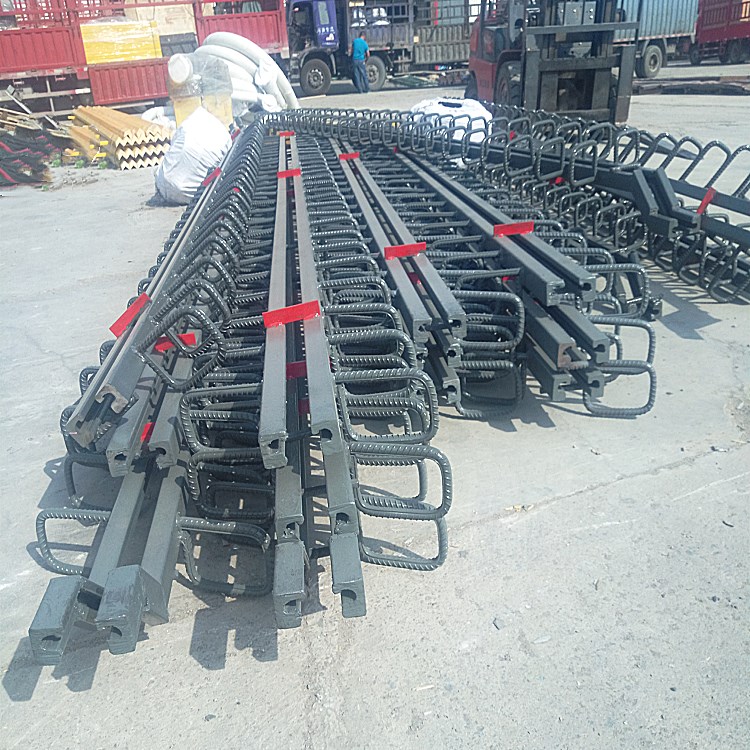

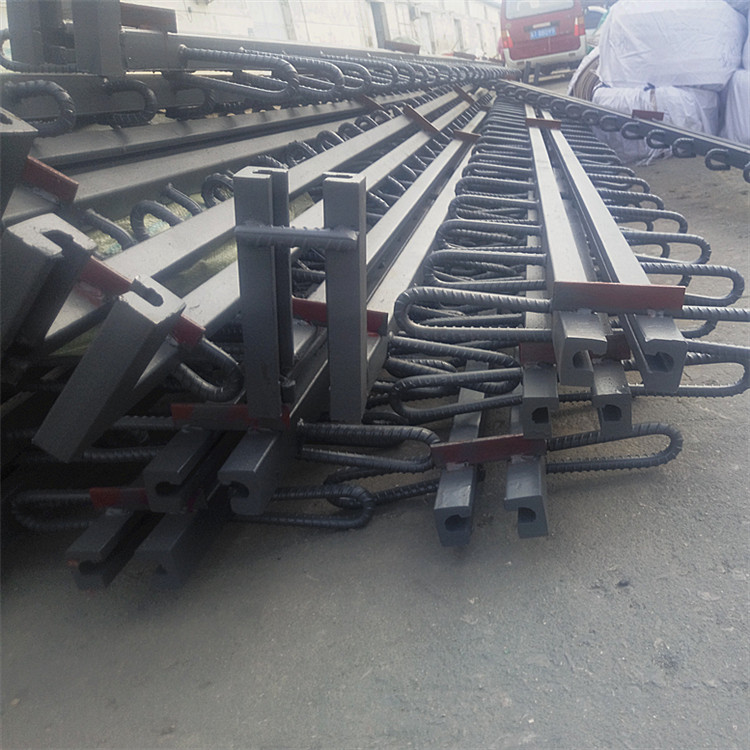

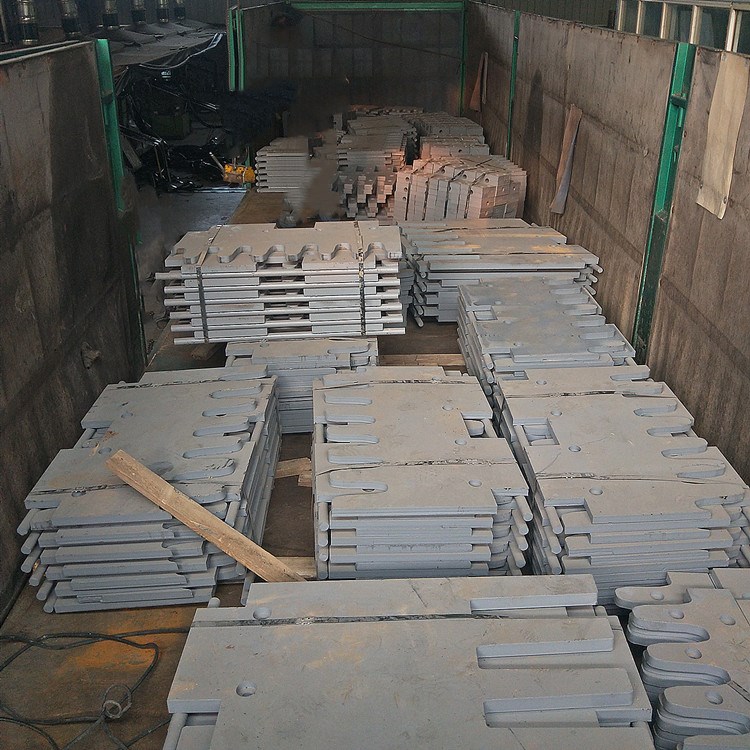

桥梁伸缩缝是一种具有特色的新型公路桥梁伸缩装置。其采用边梁、中梁、横梁、位移控制、密封橡胶带等构件组成的一种桥梁伸缩装置。
桥梁伸缩缝鸟形橡胶密封条根据桥宽，整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端水平、横向、竖向变形，伸缩阻力极小。
桥梁伸缩缝的钢质边梁采用16Mn精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。

 桥梁伸缩量计算值直接影响对伸缩装置规格的选择，若伸缩装置规格选择不合理，就直接影响伸缩装置的使用效果，同时选择伸缩装置时还应考虑梁、板间伸缩装置间隙量大小，以保证伸缩装置与梁、板两端有充分锚固，才能达到使用效果。所以，在选择伸缩装置的规格时，一定要留足够余量，才能保证伸缩装置的使用效果和耐久性。

贵阳市模数式桥梁伸缩缝技术参数 桥梁设计单位在选择了我公司桥梁伸缩缝装置后，为便于加工制作，应提供下列资料：

1、 桥梁的横断面图（包括横坡、人行道、安全带、栏杆的位置及尺寸）

2、 伸缩装置的施工实施时间及安装时温度的变化幅度。

3、 用户有要求应明确注明。

贵阳市模数式桥梁伸缩缝技术参数桥头伸缩量计算条件：

1、跨径组合
2、伸缩梁长(1/2桥长)

3、温度变化范围

4、砼线系数

5、收缩应变

6、徐变系数

7、弹性模量
8、收缩徐变的折减系数

9、预应力截面平均应力

10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升高引起的伸长量：△lt+=a×(t2-)×L×1000=5
温度引起的缩短量：△lt-=a×(-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm30%后为22 mm
注:系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号要求>50<110>50<110

贵阳市模数式桥梁伸缩缝技术参数伸缩缝安全安装：

1、安装前应检查伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。在桥梁上进行划线、切割：根据设计位置放出伸缩缝中线，并按设计尺寸从中线位置量测伸缩缝混凝土保护带边线，用混凝土切缝机按所画边线切割桥面沥青混凝土。为保证切边不受损坏，可分两次切割次切缝距离保护带边线预留5cm，待浇筑混凝土前，再沿准确边线进行二次切割。切缝要求顺直、准确，切割时注意不要桥面防水层，将防水层卷起予以保护。

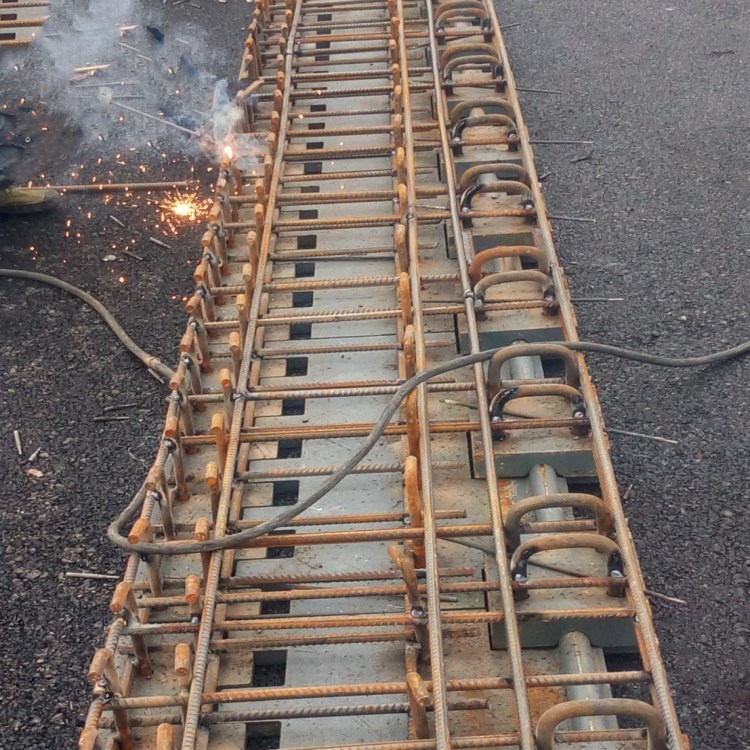

2、我们要求施工单位将伸缩缝吊装就位，检查其中心线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行。将预娩钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。一定要立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑50号混凝土；用式振动棒，充分振捣密实。抹平混凝土段表面。用直尺检查伸缩缝顶面、段，应尽量与路面平顺。做好混凝土养生后方可通车。带有防撞墙，人行道结构的伸缩缝，参造上述安装工序作业。

3、当要安装的伸缩缝就位用吊车吊运时，应检查好吊车的吊钩，防钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。在固定中采用拉线的控制伸缩装置的中线和直顺度，用长度大于3m具有足够刚度的工字钢或铝合金钢搭伸缩缝两侧来控制高程。工字钢沿垂直伸缩缝的方向以1m间距放置，并与缝两侧路面压紧，用木楔将伸缩缝型钢垫平，然后用3m直尺配合自制小门架逐段调平，调平中应采用钢楔。伸缩缝就位后，应伸缩缝的中线及标高，标据缝两侧5m范围内的实测路面标高确定。

   4、一定要及时进行桥面的清理、填塞间隙：人工配合空压机切割范围内的沥青混凝土，并凿除松散混凝土，同时将缝内的杂物清理干净。缝宽一定要设计宽度要求，清理后用苯板将伸缩缝堵严。恢复预埋锚筋，预留钢筋数量要与设计图纸相符，若不相符要及时补焊。用空压机再次清理。为预防伸缩缝安装中焊花烧坏泡沫板，可在泡沫板两侧用钢板或铁皮覆盖保护。
