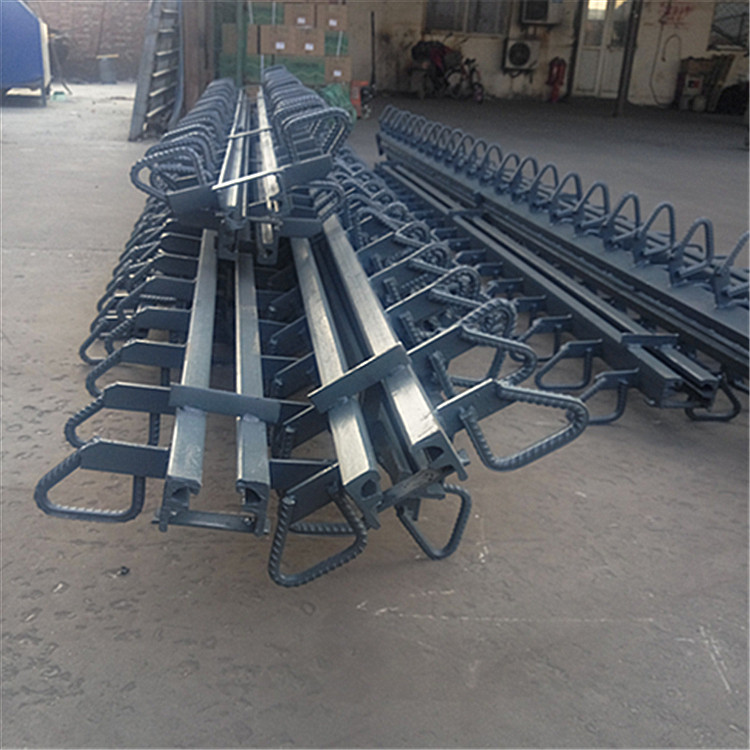

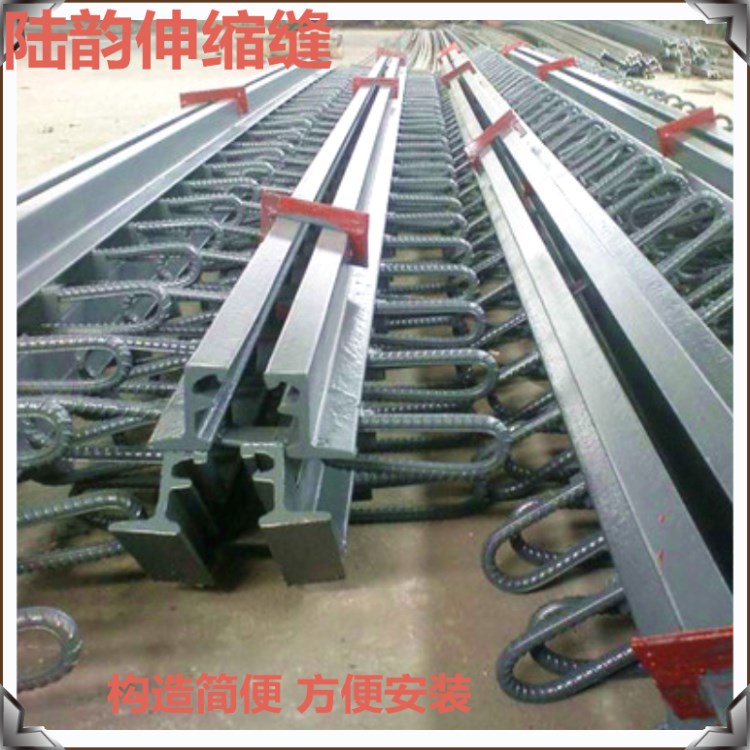

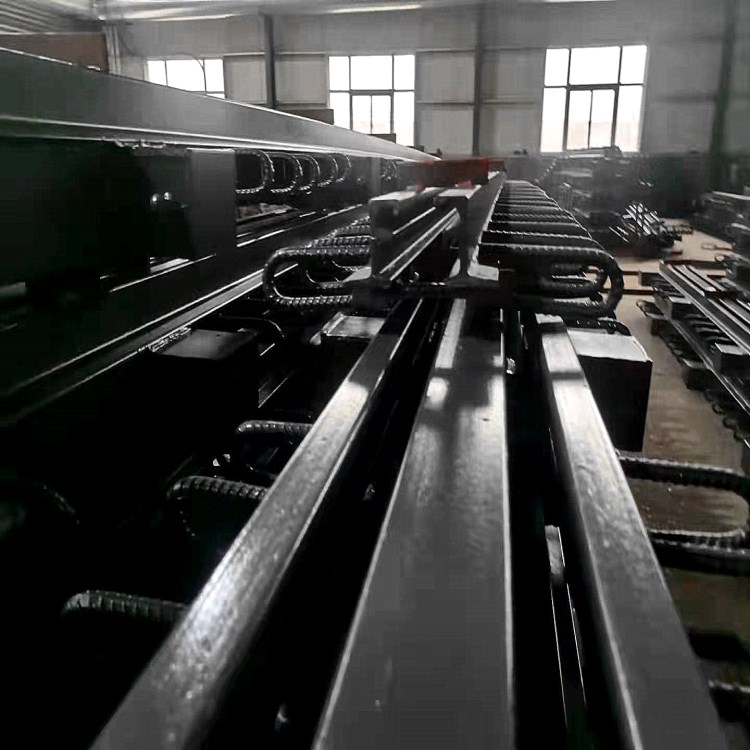

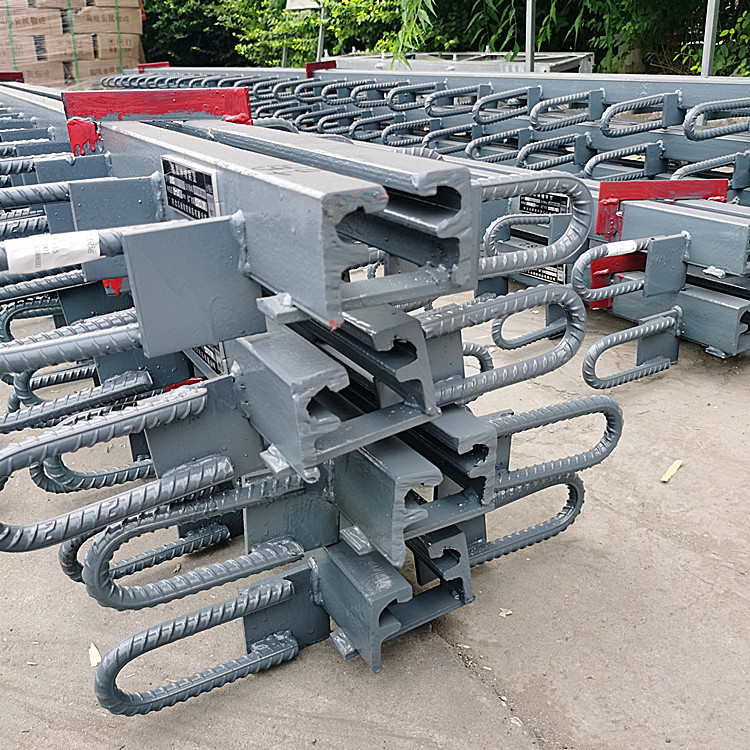

 伸缩缝产品特点：建筑高度低,国产热轧整体成型,异型钢材高度仅50mm,结构简单,安装方便,具有明显的可靠性,舒适性和耐久性。适用于桥面铺装层厚度等于或大于80mm,伸缩量小于等于80mm的各种桥梁,既方便旧桥梁伸缩缝更换,又可供新桥梁修建选用。由于一些伸缩缝安装不适就会产生跳车现象,不但在国内的公路桥梁上存在,在国外也尚未解决,因此,我们为了扫除台阶,防止跳车,保持良好的路况,及施工单位采用了许多行之有效的措施与办法,在动难逃很大程度上了桥梁伸缩缝处跳车病害。其中桥梁伸缩缝的安装施工是公路桥梁建设中一项极为重要的施工项目,安装的好坏直接影响到行车的平稳性和舒适性,大型桥梁的服务及使用年限。

影响伸缩缝价格有多种其中锚固筋的长度及其密度都影响着产品价格，因为密度、长度，那么锚固筋成本，锚固筋属于桥梁伸缩缝的一部分，所以它也影响着桥梁伸缩缝的价格；

监利县多组式伸缩缝型号支持定制伸缩缝其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。若建筑物平面尺寸过长，因冷缩的缘故，可能在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，我国现行规范《混凝土结构设计规范》GB50010-2010对此有专门规定。桥梁伸缩缝指的是为桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能伸缩，牢固可靠

工程技术人员在选择了伸缩缝装置后，为了便于工厂加工制造，应向加工厂提供下列文件：桥梁的横断面图：包括横坡、人行道、安全带、栏杆的位置尺寸等详细设计资料。伸缩装置的施工实施时间及安装时温度和变化幅崐度。用户有要求时要明确注明。这便于工厂按用户要求加工制造、组建定位出厂，避免不必要的返工，达到优质服务。如不提供安装时定位值。则工厂一律按横向缝宽压缩一半定位出厂。

桥梁伸缩量计算条件：

1、跨径组合
2、伸缩梁长(1/2桥长)

3、温度变化范围

4、砼线系数

5、收缩应变

6、徐变系数

7、弹性模量
8、收缩徐变的折减系数

9、预应力截面平均应力

监利县多组式伸缩缝型号支持定制

10、伸缩装置的安装温度计算：
梁体因温度变化产生的伸缩量为：△lt=a×(t2-t1)×L×1000=13.8mm
温度升高引起的伸长量：△lt+=a×(t2-)×L×1000=5
温度引起的缩短量：△lt-=a×(-t1)×L×1000=8.75mm
砼收缩引起的缩短量：△ls=∈∞×L×β×1000=1.5mm
砼徐变引起的梁体缩短量：△ls=бp/Ec×δc×L×β×1000=R=0.04L=1.0mm 2.0mm
因车辆荷载作用使梁体挠曲使伸缩装置开口产生的位移：mm1×25=25 m°
L=25m-15～+40a=1.0E-05∈∞=2.0E-04δc=2Ec=3.45E+04β=0.3бp=Tset=4.620MPa°CMPaC
总伸长量=△lt+=5mm总缩短量=△lt-+△ls+△ls=12.3mm所以:基本伸缩量=总伸长量+总缩短量=17mm30%后为22 mm
注:系数β可取1.2～1.4。
同样梁端设计开口量=总伸长量×1.3=6.5 mm梁端设计闭口量=总缩短量×1.3=15.9mm
1、选用D60伸缩装置变形范围f为50～110则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9所选伸缩缝型号要求
2、选用D60伸缩装置变形范围f为50～110
则：B0-梁端设计开口量=53.5B0-梁端设计闭口量=75.9
所选伸缩缝型号要求>50<110>50<110

监利县多组式伸缩缝型号支持定制 存放 安装伸缩缝有哪些注意事项

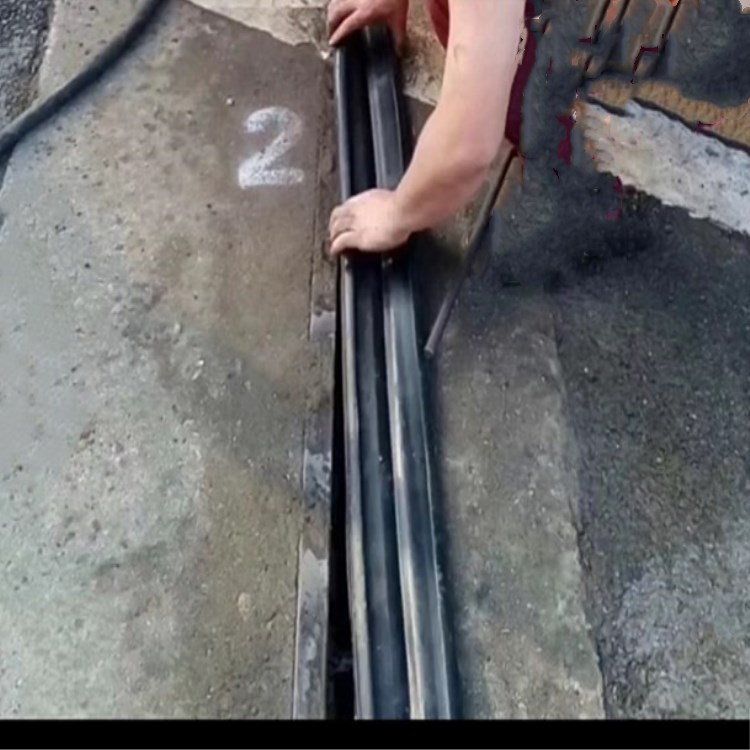

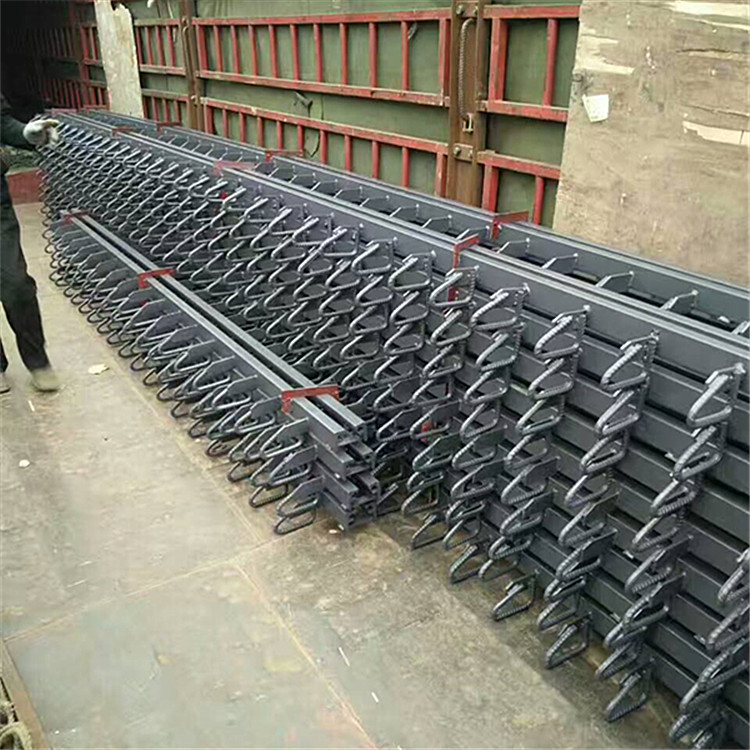

1、伸缩装置因受运输长度，可分段制造，现场拼接。存工地的伸缩装置应平行放置，不得交叉堆放，以防变形。

2、出厂时，连接卡具仅为运输方便而设，缝隙并不是定位置。伸缩装置安装时，应在监理工程师的认可下方可进行。如设计文件上有规定，以桥梁设计文件所规定的为依据。

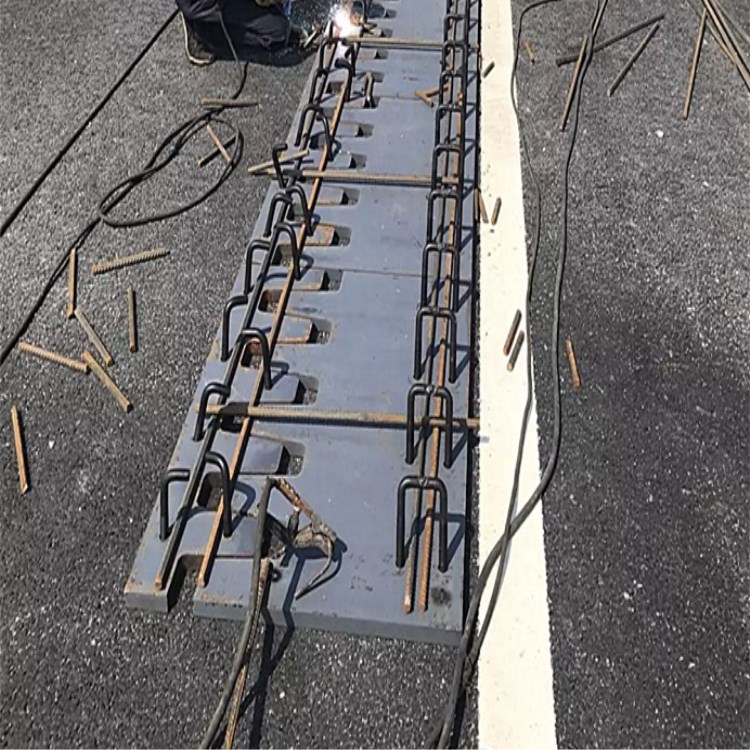

3、伸缩装置吊装就位前，应将预留槽内的混凝土打毛，清扫干净。安装时伸缩装置顺桥向的宽度a值，应对称伸缩缝的间隙上，并使其顶面标高与设计标高吻合后垫平，然后穿放衡向的联接水平钢筋，将伸缩装置上的锚固钢筋与梁上预埋钢筋两侧焊牢（尽量焊接点与焊接长度，以伸缩装置的使用寿命），放松卡具，使其伸缩，此时伸缩装置已进入工作状态。

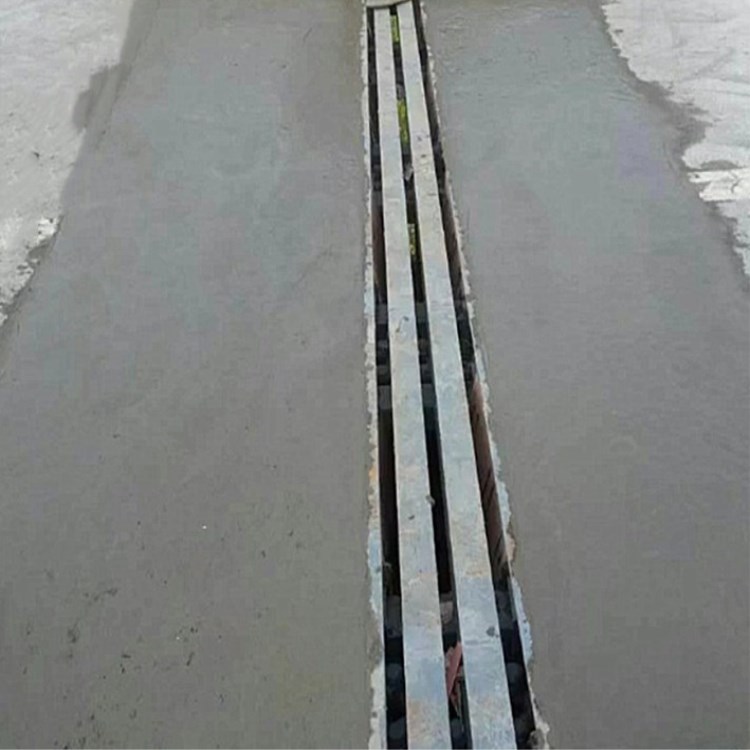

4、完成上述工序后，安装必要模板，以防止沙浆流入伸缩缝内，然后认真用水清洗。在混凝土预留槽内浇筑大于C50的混凝土。浇筑混凝土时应采取必要的措施，振捣密实。

5、砼初凝后，拔掉模板，及时伸缩缝内及异型钢装胶带槽内的异物。
