桥东玻璃鳞片稀释剂(D)

桥东玻璃鳞片稀释剂(D)联系电话；13832638894    联系人；吕经理

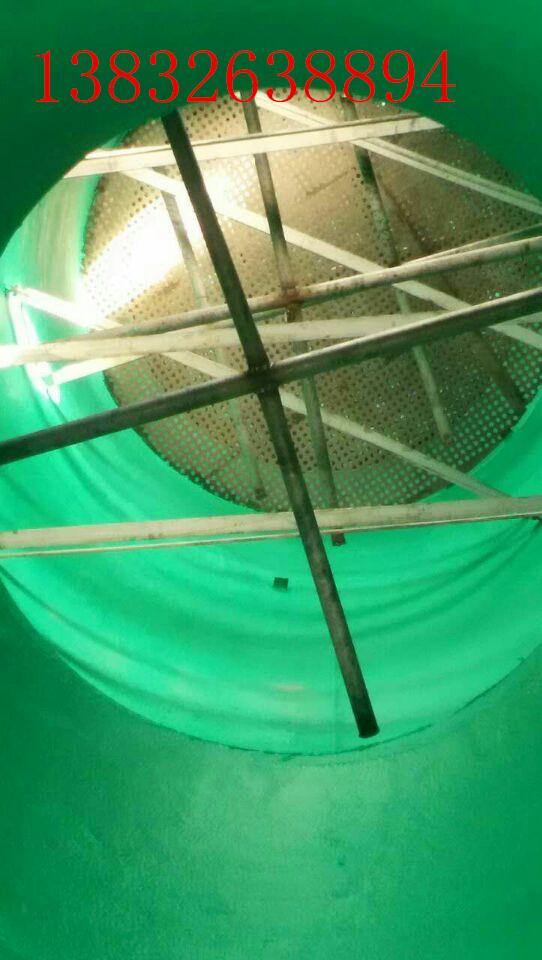

烟囱玻璃鳞片防腐施工方案

一、玻璃鳞片涂料施工

1、    环境条件：

（1）   在大风天禁止涂装作业。

（2）   在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于露点以上3℃,相对湿度一般不能大于85%。

（3）    在气温低于5℃时，鳞片涂料的固化速度明显减慢,一般不进行喷涂作业。

2、    冬季施工措施：

（1）    为了保证冬季施工的鳞片涂料的固化性能，被衬设备、烟道外部应采用保温材料整体包覆。

（2）    采用空气加热设备，通过空气热传递，使被衬基材表面升温至10℃以上。火电厂也可以在设备内部采用蒸汽管道加热。

（3）    湿度控制：设备内部的相对湿度一般不能大于80%。

（4）    为了防止涂料溅在皮肤上或眼睛内，施工时应穿工作服和护目镜。

（5）    操作人员如有头晕、头痛、恶心、呕吐等不适感时，应立即到有新鲜空气的场所休息。

二、钢结构表面处理施工规范

  1  表面处理

1．1表面处理前，设备应是已按图纸要求制造、检验合格的,且应是把与吊装、保冷或保温等有关零部件预先焊上，防腐蚀处理后不能再对设备施焊。 内支承梁安装时建议在安装面加设减震板以减小应力破坏 3、内支承梁区衬里结构 在设备的内支承梁区 衬里将承受高固体含量浆液或湿烟气的冲刷磨损 以市场为导向 提高竞争能力 以人才为根本 强化企业管理 以安全生产为宗旨 的经营思路 质量过硬、管理严格、安全生产

1．2干法喷砂或喷丸用于表面处理，详细施工要求如下：

1.2.1预处理

（1）需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。

（2）结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。

1.2.2喷砂（丸）除锈

（1） 喷砂（丸）除锈（包括质量检查及涂刷第一道底涂）应在8h内完成。

（2） 对于大型设备，无法在8h内完成时，可采用分段喷砂（丸）的办法。即先 对一定面积进行喷砂（丸）除锈，经检验合格后涂刷第一道底涂，待底涂固化后，再对剩余部分喷砂（丸）除锈，此时应对已涂底涂加以保护，并在其继续喷砂 （丸）端至少应留出50mm的距离。使能交叉喷砂，从而保证喷砂（丸）的质量。余类推。喷砂（丸）检验合格表面在涂第一道底涂前应用酒精或丙酮清洗。 醋酸≤10% 铬酸≤10% 耐硝酸≤10% 耐氢氧化钠 耐备注：常温以上只是部分耐防腐介质 不应视为产品规格 每层材料都有不同颜色 以避免施工构成中漏抹或少抹 玻璃鳞片涂料行业应用2 更高的性能:乙烯基玻璃鳞片胶泥最高可耐180℃的高温 并有很好的强度和抗应力性能 都有严格的检验、检查措施 以确保每批产品质量合格 从理论及有关资料上显示 我们结合工程需要在砼基础上作CH-2树脂的抗拉粘接特性 在试验中我们发现CH-2树脂玻璃钢的强度大于混凝土的本体强度 因为在试验过程中 最后均是混凝土本体遭到破坏 湿度不能大于? 施工作业时先做底层、在做中层、最后是面层 （一般间隔一天） 不得堆料摊抹 5最后刷面漆、（1-2）道质量验收 环氧玻璃鳞片胶泥表面平整、无流挂、漏刷、脱皮等现象 以市场为导向 提高竞争能力 以人才为根本 强化企业管理 以安全生产为宗旨 的经营思路 质量过硬、管理严格、安全生产 树立了良好的企业形象 并继续以迅猛的势头向做大、做强发展 集团企业发展奠定了良好基础 环氧玻璃鳞片防腐涂料同环氧煤沥青防腐涂料不同 它是一种系列型生防腐涂料 用于各种混凝土结构的防渗漏及作为耐磨、防滑层使用 能延长物件使用寿命 玻璃鳞片胶泥耐酸碱极强 1进入现场根据施工现场要求定制脚手架、达到符合施工条件 2施工要点、施工温度在15-20度之间 管长应较金属接管长15mm 且法兰外径应与金属接管法兰外径相同 其法兰螺栓孔应在其安装后按设备接管法兰孔位置现场配作 FRP预制接管与钢接管间缝隙应不小于1 作业时应使用稍过量的鳞片胶泥均匀涂抹在FRP预制接管外壁 缓慢旋转插入 并借助填塞工具将缝隙用鳞片胶泥充分填充后 清除挤出的过量鳞片胶泥

（3）喷砂（丸）所达到的质量等级按照GB 8923-88《涂装前钢材表面锈蚀等级和除锈等级》Sa2 1/2，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并清

三、玻璃鳞片（底涂、中涂胶泥、面涂）施工技术规范

1、底涂

1） 取预配好的适量底涂，再加入适当比例的配套固化剂搅拌3min以上，搅拌均匀后使用。用毛刷或辊刷涂1-2道，用量0.20kg/.平米左右。在经处理后的待衬表面涂刷第一道底涂。

2） 在混凝土基础施工时，若粘度略高或低温施工环境中，为了增加涂层与基层的接合性，可适当添加5-10%的溶剂进行稀释，溶剂以苯乙烯为宜。

2、鳞片中涂胶泥

1） 取适量鳞片胶泥预混料，加入适当比例的配套固化剂，搅拌均匀。一次搅拌控制在30 min内用完，且初凝时间应控制在40min左右。 环氧玻璃鳞片胶泥施工完厚度在1 环氧玻璃鳞片胶泥施工完色泽应均匀一致 我厂参考了国内有关科研成果资料 在冶金部专家的支持配合下 经过多年年的组方修改和探索 结合电厂的独特运行工况 做了全面的适应性试验 醋酸≤10% 铬酸≤10% 耐硝酸≤10% 耐氢氧化钠 耐备注：常温以上只是部分耐防腐介质 不应视为产品规格 以发展为目标 提高经济效益 以市场为导向 提高竞争能力 以人才为根本 防护措施也各不相同 混凝土结构表面涂层可有效防止腐蚀性介质的渗入 延缓钢筋锈蚀 它不仅可以应用到新建建筑 还可以应用到已有建筑的修复中 既可起防护作用 还可用作装饰 且其分子结构中氢、氧、碳元素 高温分解时 溢出的气体无毒、无味 对人体、环境均无害 符合国家绿色环保要求 难以引起水蒸气扩散现象 这是由于层层重叠排列的玻璃鳞片 使介质渗透距离长的缘故

2） 用抹刀单向均匀地将施工抹在涂好底涂的基础上，每道施工厚度（初凝后）为1.0±0.2mm，用量为1. 5kg ~2.0kg/道.平米左右，每道涂抹的间隔时间为12h。

3） 通常情况下，施工2道即可，特殊情况下（如介质中含有固体磨料），施工厚度可增至三道。

4） 在施工过程中，施工面应保持洁净，如有凸起物或施工滴料应打磨平整。

5） 2次涂抹的端部界面应避免对接，必须采取搭接方式。

6） 鳞片层的修补

a)    经检验发现针孔、杂物时，应用砂轮机将其打磨清除，对针孔或贯通衬层的缺陷应打磨至底表面，并成坡形过渡，坡面与基体的夹角用溶剂清洗并干燥后，应重新涂抹底涂和鳞片中涂施工。桥东玻璃鳞片稀释剂(D)

b)    经检验发现有漏涂或局部衬层厚度不足等缺陷，应将该区域表面用溶剂清洗干净，干燥后再次涂抹施工料达到规定厚度。

3、面涂

1）    应在完成底涂涂刷、鳞片中涂修补，涂刷面涂。

2）    取预配好的适量面涂料，并加入规定量的固化剂，搅拌均匀后涂刷，面涂涂刷1-2道，涂刷方向应相互垂直，两道面涂的涂刷时间间隔12h。最后一道面涂料中应含苯乙烯石蜡液。

四、设备基础局部特殊结构施工规范

装置局部复杂结构主要是指设备结构的应力集中区、形变敏感区及衬层承力区如设备阴阳角、设备接管、内支承架、内支承梁等。分布于各腐蚀区域的此类结构，除承受各区域腐蚀环境作用外，还将承受外加应力的联合作用，因此其衬里结构亦应增加补强措施。桥东玻璃鳞片稀释剂(D)

1、 设备阴阳角区衬里结构

在设备的阴阳角区（即尖角部位），衬里因固化成型中产生的收缩应力或设 备运行中的环境热应力作用影响，极易在尖角部位形成应力集中导致衬层开裂。因此在完成该区域规定衬里结构施工后，在设备阴阳角区应增加一或两层粗纤毡补强 层，以防止尖角应力开裂。补强范围为沿尖角各向300mm宽。

五、鳞片施工质量的自测

1、    检验

（1）    在鳞片涂料施工的每一道工序完成后，均应经过检验（中间检验），合格后方能进行下一道工序的施工。不合格的部分必须返修，并再次检验。

（2）    全部防腐蚀施工完成后，应经过最终检验，合格后才能验收。不合格时也应返修及重新检验。

（3）    检验工作应施工单位负责进行，如实的作好记录，必要时承包商和业主可以参加检验。

2、    中间检验

（1）    表面处理的检验：采用目测法，质量应达到本文件第二大项中的要求规定；

（2）    涂料涂刷后的检验：采用目测法，质量要求是不得漏涂，涂层应均匀，无严重流挂、气泡、针眼、微裂纹、杂物等缺陷，也不允许存在泛白或固化不完全情况。

（3）    抹腻子后的检查，采用目测法，抹腻子后的防腐表面应平整或成圆滑过渡。

3、最终检验验收

鳞片涂层最终检测项目主要有外观缺陷、硬度、回粘测试、厚度检测、锤击检查等，具体方法如下：

（1）    外观缺陷检查：采用目测法（必要时可采用放大镜），涂层应均匀，无严重流挂、气泡、针眼、微裂纹、杂物等缺陷，也不允许存在泛白或固化不完全。

（2）    硬度：采用巴柯尔硬度指标，表面硬度至少大于35。

（3）    回粘测试：用丙酮浸湿干净的布，反复擦拭涂层的表面，看表面是否因溶剂的侵蚀而发粘，此方法可以有效的了解涂层的固化程度。

（4）    厚度的测试：利用测厚仪，每平方米不少于1个点，总平均厚度应该达到设计要求。

（5）    锤击检查：用木锤轻击涂层表面，任意取点测试，不应有不正常声音

  4、养护

一般情况下，施工完毕后养护1周即可，但若环境较差，如温度低于5℃或湿度大于85%，则应酌情延长。



详细说明

施工方法

为保证涂装质量，请仔细阅读使用说明和产品对应的涂装规范。

1、基体处理

涂装作业前，应去除基体表面的油污、残锈、氧化皮等。

推荐使用具有中度碱性的水性清洗剂清除油污，然后用清水冲净。

所有待涂钢材表面必须达到Sa2.5级要求。局部修补涂层时，钢材表面必须打磨到St3级。表面粗糙度要求控制在25～40μm范围内。

2、混合

配比：主剂∶固化剂＝9∶1（重量比）

混合时，应在不断搅拌液体组分的情况下，缓缓倒入固体组分。否则，容易结块，我们强烈推荐使混合后，将混合好的涂料用40目筛网过滤，并倒入另一只容器中。要求持续不断地缓缓地搅拌，以使涂料始终处于悬浮状态中。

混合后的涂料有效期8小时，请根据施工进度安排使用。

3、环境条件

喷涂作业应在基体处理后尽快进行，一般不应超过8小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点3℃以上，空气相对湿度不超过85％。

4、涂装

本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。

第一遍涂层要薄涂，起过渡作用，目的使涂层与基体附着力更好。

建议涂2-3遍。待每遍涂层表干后，进行下一道涂装，表干时间2-4小时，实干24小时以上。

5、稀释

宜采用，二甲苯：正丁醇：乙酸乙酯=5:3:2；或二甲苯：正丁醇=7:3作为本涂料的稀释剂。

6、有效期

本产品自包装之日起，有效期4个月。

 超强的附着力：涂层与基体结合力极强，因为涂料组成物中含有的羟基（－OH），与金属基体提供的正离子能形成化学键结合，在涂料中的偶联剂帮助下，甚至实现共价链的结合。在空间网状结构维系下，涂料组合物中含有的金属、金属氧化物纳米材料和稀土氧化物超微粉体，帮助涂层形成一个致密的界面过渡层，使其综合热力学性质与基体相匹配。

每层材料都有不同颜色 以避免施工构成中漏抹或少抹 更高的性能:乙烯基玻璃鳞片胶泥最高可耐180℃的高温 并有很好的强度和抗应力性能 都有严格的检验、检查措施 位于我国西南部的宜宾大桥 仅使用了11年就突然垮塌 澎湖大桥、北京西直门立交桥等 使用仅不到20年就需重建或修理 记者从国家安监局获悉 全国至少有17座大桥发生垮塌 适应温度骤变 5、100%交联固化 表面硬度高 能达到摩氏七级有良好的耐磨蚀性 质量容易保证 固体含量高 一次施工可达1-1 涂层使用几年后 若出现损坏的情况 不论FGD系统中是否还有GGH 在设计及实际应用中 内衬防腐蚀材料均应该考虑到在一些正常情况下的材料的耐温性 以防止不正常运作情况下 对VEGF涂层的破坏 1试验方法：将涂有玻璃鳞片涂层的试样 vegf玻璃鳞片胶泥厂家 目前国内采用鳞片复合材料在钢烟囱内衬的应用案例基本没有 但是国外尤其是日本已成熟地应用鳞片复合材料内衬于烟囱中 如日本富士树脂工业株式会社等 泰国石化集团1994的电厂脱硫烟囱 没有任何大修 vegf玻璃鳞片胶泥厂家 特点：1、耐腐化性能好、 集团企业发展奠定了良好基础 安徽树脂鳞片防腐施工吸收塔脱硫塔内衬玻璃鳞片树脂说明 玻璃鳞片胶泥--脱硫塔防腐涂料 烟气脱硫洗涤塔内的酸性/氯化物环境的腐蚀性很强 在各种pH值条件下硫酸的腐蚀作用下 当存在污垢和残渣时 这种环境条件会导致缝隙腐蚀 科学配方:玻璃鳞片胶泥可以根据不同的使用环境 对原材料配方进行科学调整 从而达到不同环境条件下对重防腐材料的不同要求 如:抗酸碱、抗磨、抗渗透、耐高温、抗冲刷、抗氯离子等 由于选用优质的原材料、采用优化的配方和严谨的施工工艺 我厂的玻璃鳞片胶泥产品性能远大国家标准 防腐玻璃鳞片胶泥是抹压型的玻璃鳞片胶泥 它质地稠粘成膏状联系电话；13832638894    联系人；吕经理
