供应QYL立式液压千斤顶

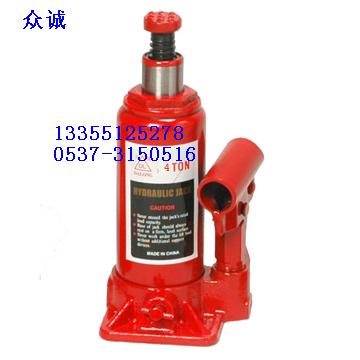

QYL立式液压千斤顶
立式液压千斤顶，千斤顶，油压千斤顶，千斤顶是生产中常用的一种起重工具
一、产品简介
QYL  型立式油压千斤顶是国家定型新系列产品。它结构紧凑，体积小，重量轻，携带方便，广泛适用于工厂年仓库、桥梁、码头、交通运输和建筑工程等部门的起重作业。  本产品只能直立使用，其工作环境温度为  -20  摄氏度到  +45  摄氏度，不宜在酸碱及腐蚀性气体中使用。
二、产品工作原理
1.液压千斤顶是根据帕斯卡定律的原理工作的。它由油箱，大小不同的两个压力油缸、摇杆和关闭针阀等几个部分组成。工作时，提起小活塞将油吸入小压力油缸，当压下小活塞时将油压进大压力油缸。通过两个阀门的控制，小活塞对油的压强传递给大活塞，将重物顶起来。小活塞不断地往复动作，就可以把重物顶到一定的高度。工作完毕，打开关闭针阀，使大压力油缸和油箱连通。这时，只要在大活塞上稍加压力，大活塞即可下落，油回到油箱中去
2.机械千斤顶采用机械原理，以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。但不如液压千斤顶简易。
三、技术参数
型号          起重(ton)最低高度(mm)最高高度(mm)    起升高度(mm)调整高度(mm)净重(kg)
QYL0201        1.6              158    308                90    60    3.2
QYL0301        3.2              195    380                125    60    3.5
QYL0501        5              200    405              125    80    4.6
QYL0801        8              236    475              160    80    6.9
QYL1001        10              240    480              160    80    7.3
QYL1201        12.5              245    485              160    80    9.3
QYL1601        16              250    490              160    80    11
QYL2001        20              280    460              180    80    15
QYL3201        32              285    465              180    80    23
QYL3202        32              255    405              150    80    20
QYL3203        32              255    375              120    80    14
QYL5001        50              300    480              180    80    33.5
QYL5002        50              270    420              150    60    31
QYL8001        80              300    480              180    80    50.0
QYL10001    100              335    515              180    80    78.0
QLL20001    200              370    570              200                80    138
