供应QK卧式液压千斤顶

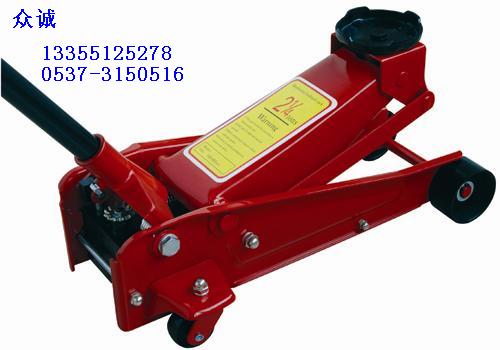

QK卧式液压千斤顶
一、产品说明
液压千斤顶又称油压千斤顶，是一种采用柱塞或液压缸作为刚性顶举件的千斤顶。  简单起重设备一般只备有起升机构，用以起升重物。构造简单、重量轻、便于携带，移动方便。常用的简单起重设备有液压千斤顶、滑车和卷扬机等。
卧式液压千斤顶是用刚性顶举件作为工作装置，通过顶部托座在小行程内顶升重物的轻小起重设备。卧式千斤顶是一种广泛应用于载重车辆或移动设备上支承设备自重、调整设备水平的一个重要液压元件，它主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。
二、产品结构
1、油泵2、储油腔3、活塞4、摇把5、油阀6等主要部分组成。工作时，只要往复扳动摇把，使手动油泵不断向油缸内压油，由于油缸内油压的不断增高，就迫使活塞及活塞上面的重物一起向上运动。打开回油阀，油缸内的高压油便流回储油腔，于是重物与活塞也就一起下落。专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。它的特点是：沿拉伸机轴心有一穿心孔道，钢筋(或钢丝)穿入后由尾部的工具锚锚固。
三、工作原理
张拉时，打开前后油嘴，从后油嘴向张拉工作油室内供油，张拉缸缸体向后移动。由于缸索锚固在千斤顶层部的工具锚上，因此千斤顶通过工具将钢索拉长。当钢索张拉到需要的长度时，关闭后油嘴，从前油嘴进油至顶压缸内，使顶压缸活塞向前伸移而顶住锚塞，并将锚塞压入锚圈中，从而使钢索锚固。打开后油嘴并继续从前油嘴进油，这时张拉缸向前移动，缸内油液回流。

三、技术参数
型号                起重    最低高度  最高高度  毛/净重        包装尺寸
QK2                2TON    135MM    350MM    8.5/7.5KG    45×21×15CM
QK3                3TON    135MM    500MM    30.5/28.5KG    71×41×21CM
QK3.5                3-1/2TON    135MM    500MM    36/34KG      71×41×21CM
QK4                4TON    135MM    500MM    40/38KG      73×41×21CM
QK5                5TON    140MM    560MM    65/60KG      81×39×25CM
QK5（重型）        5TON    160MM    580MM    107/95KG    154×42×27CM
QK8                8TON    180MM    580MM    117/105KG    154×42×27CM
QK10                10TON    180MM    580MM    158/140KG    166×52×32CM
QK20                20TON    200MM    580MM    170/150KG    166×52×38CM



QK卧式加长油压千斤顶
一、产品说明
卧式千斤顶是用刚性顶举件作为工作装置，通过顶部托座在小行程内顶升重物的轻小起重设备。
二、产品适用范围
卧式千斤顶是一种广泛应用于载重车辆或移动设备上支承设备自重、调整设备水平的一个重要液压元件，它主要用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。
三、主要型号
型号    起重量    最低高度    最高高度    净重    毛重    包装尺寸（MM）
QK2    2TON    140MM    800MM    58KG    73KG    1250×470×210
QK3    3TON    130MM    600MM    70KG    85KG    1460×370×330
QK5    5TON    150MM    560MM    95KG    110KG    1570×420×340
QK10    10TON    160MM    560MM    145KG    160KG    1700×520×340
QK15    15TON    180KG    720KG    260KG    230KG    2400×560×260
QK20    20TON    220KG    680KG    215KG    230KG    1430×560×280
