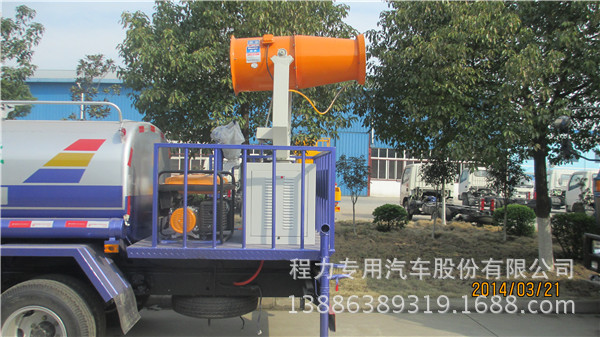

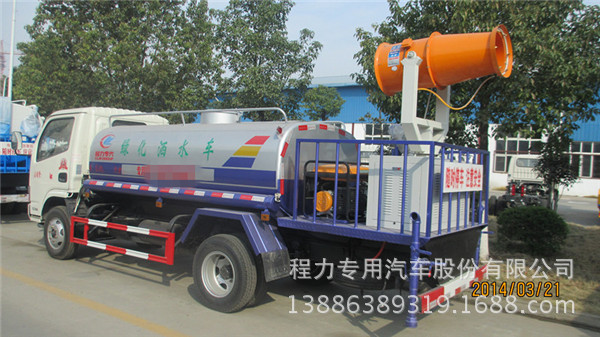

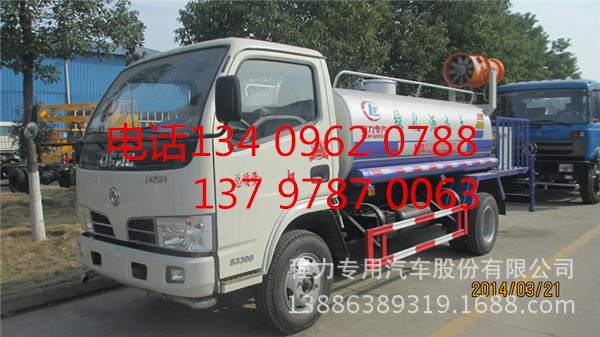

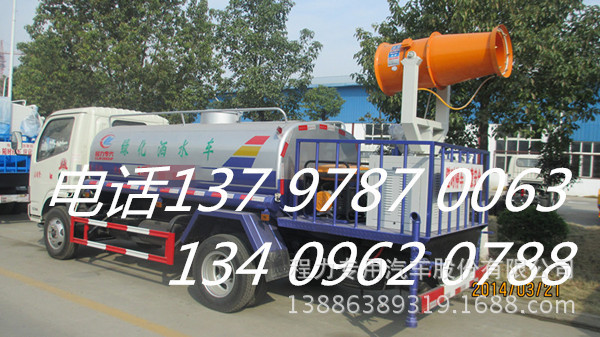

系列车载式风送远射程喷雾机
CLW5071GPS4型绿化喷洒车
【主要技术参数】
产品商标
程力威牌
公告批次
270
产品名称
绿化喷洒车
产品型号
CLW5071GPS4型绿化喷洒车
总质量(Kg)
7300
罐体容积(m3)
3.93
额定载质量(Kg)
3815,3750
外形尺寸(mm)
6470×1960×2450,2800
整备质量(Kg)
3355
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
2,3
载质量利用系数
接近角/离去角(°)
16/10
前悬/后悬(mm)
1032/2138
轴数
2
轴距(mm)
3300
轴荷(Kg)
2920/4380
最高车速(Km/h)
95
其它
随底盘选装新造型的前围下面罩。罐体有效容积:3.93立方米,运输介质为水,密度:1000千克/立方米;罐体外形尺寸(长/长轴/短轴)(mm):3200/1600/1050。驾驶室准乘人数(人):2,3与额定载质量(kg):3815,3750对应;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):380。后部工作平台选装新型喷雾机时,整车高度为(mm):2800。
【底盘技术参数】
底盘型号
DFA1070SJ35D6
底盘名称
载货汽车底盘
商标名称
东风牌
生产企业
东风汽车股份有限公司
外形尺寸(mm)
5845×1900×2220
轮胎数
6
接近角/离去角(°)
19/16
轮胎规格
7.00-16 14PR,7.00R16 14PR
钢板弹簧片数
8/9+5,6/8+4,6/6+5
前轮距(mm)
1506,1404,1500,1441,1586
燃料种类
柴油
后轮距(mm)
1466,1458,1520,1500,1530
排放标准
GB3847-2005,GB17691-2005国Ⅳ
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
CY4T75-CE4
4DW93-84E4
YN27CRD1
4DW93-95E4
常柴股份有限公司
江苏四达动力机械集团有限公司
昆明云内动力股份有限公司
东风朝阳柴油机有限责任公司
广西玉柴机器股份有限公司
东风轻型发动机有限公司
常柴股份有限公司
东风朝阳朝柴动力有限公司
一汽解放汽车有限公司无锡柴油机厂
昆明云内动力股份有限公司
一汽解放汽车有限公司无锡柴油机厂
2834
2545
3298
3856
2982
2771
1995
3707
2540
2672
2540
70
75
75
73
66
75
60
75
64
70
72
型号
YL40型
配套动力
5.5kW柴油发电机组
喷雾流量
6-18L/min
射程（静风状态）
水平：35-45m，垂直：22-28m
雾谱范围
50-150um
工作压力
1.5-3.5MPa
仰俯角度（风机）
-10°~90°
旋转角度（风机）
360°往返可调
重量
（约）320kg
型号
YL50型
外型尺寸
1000X1600X2000mm
配套动力
本田双缸15kW汽油发电机组
喷雾流量
12-36L/min
射程（静风状态）
水平：45-55m，垂直：26-32m
雾谱范围
50-150um
工作压力
1.5-3.5MPa
仰俯角度（风机）
-10°~90°
旋转角度（风机）
360°往返可调
重量
（约）600kg
使用说明书
尊敬的用户：
欢迎您使用本厂研制的系列车载式风送远射程喷雾机，使用时请认真阅读产品使用说明书。
一、产品特点：
5、设计新颖、结构合理、起动快捷、使用安全、遥控指挥、灵活方便。
6、功力强、风量大、射程远、雾粒细。
7、工作效率高、适用范围广、喷雾速度快、可边行驶边自动喷雾。
8、操作方便，配置遥控器可自动平面旋转或俯仰移动。
二、适用范围：
森林防护、高大密集路树、城市园林绿化、大型林果场、草原牧场大面积农田等喷药防治病虫害及公共场所和垃圾场喷药杀菌消毒。
三、主要配置：
柴油机发电机组（电启动）、轴流风机配置特制喷筒、高压三缸柱塞泵及电动机、电控箱等。
四、技术参数：见表1
表1 技术参数
FH-4.5-1-220 FH-4.5-2-380 FH-4.8-2-380
动力配置发电机组 KW ≥6.5 ≥6.5 ≥15
泵型配置 高压三缸柱塞泵
风机功率 KW ≥2.2 ≥3
柱塞泵功率KW 1.5～2.2
喷雾压力 Mpa 1.5-3.5
射程 m 15-20 20-25 25-30
自动喷雾俯仰角度 ° -10～90
平面旋转角度 ° 360 280
喷雾流量L/min 25～29 42～52
雾普范围 um 50-150
五、具体操作方法：
1、检查柴油机燃油、润滑油、冷却水是否充足，柴油机启动的电源线是否与接线柱连接紧固，电控箱上的电源开关是否断开，处于OFF位置，喷筒送液胶管上的控制开关是否关闭，各供液管道是否连接紧固。
2、开机作业前必须拆卸喷筒的安全固定撑杆和撑臂，如果没有拆掉撑杆和撑臂喷筒将无法转动。
3、柴油机启动：先将油门开关拨至开始位置。左手拨动减压手柄，右手按电启动按钮，待柴油机慢速运转1分钟，逐步加油门，使电压达到420伏，周波表在50赫兹位置上，然后检查各相线电压是否平衡，如不平衡，应检查线路或接线端是否断线或接触不良。
4、电控箱使用：发电机运转正常后，应先起动风机，在电控箱上按下风机启动按钮，这时工作灯亮（红色按钮为停止），待风机运转正常后，再按柱塞泵启动按钮，使其正常运转并打开喷雾开关，未启动风机，不要打开喷雾开关喷雾，以免雾液倒流回风机内，这时你可用手扶住喷筒扶手，将喷筒按所需角度对准喷药目标靶即可实现喷雾。如发现雾量不够，可适当调节三缸柱塞泵的调压柄，使其压力上升在3.5Mpa以内即可。这时药液通过高压三缸柱塞泵产生压力由喷筒口至喷咀喷出，再经风筒风力切割破碎喷出。若风力不够，达不到射程要求，检查是否电压不足，风机达不到额定转速，可适当加大柴油机油门。
5、遥控器的使用：遥控器的使用范围为150-200m，接收器与配电柜接触器联接。遥控器开、停键控制总电源，上、下、东、西键为点动键，上、下键控制喷雾筒垂直方向，东西键控制喷雾筒水平方向，此键起动后不停工作，按第二次才能停止。
6、停机时，在电控箱上按下药停机按钮后，再按风机停机按钮，将电源开关拨至OFF位置，柴油机油门调节钮拨至停机位置，即可实现停机。
7、作业结束后，必须将安全固定撑杆和撑臂重新固定好，避免车辆行驶时喷筒摆动损坏设备或造成意外事故。
六、注意事项：
1 作业时，请严格按操作程序操作，必须待风机运行正常后才能打开供液开关，以免造成药液倒流至轴流风机和喷筒内；
2 药箱装液时，必须先向药箱注入过滤后清水，再倒入药原液，以免先倒入药原液腐蚀药箱、接头或管道；
3 禁止使用特殊的工作液；
4 严禁泥沙、杂物进入药箱内，以免堵塞管道、喷头或损坏柱塞泵；
5 若遇喷头堵塞或漏液，应关闭喷药开关后再停机处理；
6 每次喷药完成后，必须往药箱内注入适量清水，清洗药箱、管道、喷头等，并排净机内积水。特别是在温度低，容易结冰的地方，不使用时必须彻底排净机内积水。以免冻裂设备和管道；
7 在处理残余农药时，应当遵守农药生产厂家提供的安全指示；
8 柱塞泵、柴油机内润滑油不足时不得工作，应加油。
9 经常检查柱塞泵黄油杯有无黄油，否则应加黄油，柱塞泵不得无水工作；
10 作业完成后，应将撑臂将喷筒固定好，防止行走时喷筒摆过大损坏减速机；
11 喷药时请穿戴好防护用具，以免农药中毒，严禁小孩接触药液和设备，以免发生意外；
12 柴油机、发电机、柱塞泵维修保养参照使用说明书；
13 防止沸腾的柴油机冷却水烫伤，切不触摸柴油机排气管，以免烫伤；
14 当设备安装在汽车上时，道路坡度大于10度时不能作业。
切不触摸柴油机排气管，以免烫伤；
14 当设备安装在汽车上时，道路坡度大于10度时不能作业。
