支持WIN7系统无风扇车载式IP65工业平板电脑

YJTPPC-150-HM55

YJTPPC-150-GM45

YJTPPC-150-D525







产品介绍

YJTPPC-150系列是采用CPU  模块与模块扩展I/O 载板组合使用的无风扇工业平板，在拥有强大运算能力的同时保持了低功耗特性，特别是CPU和内存均采用表贴工艺，增强了产品的稳定性和可靠性；存储方面采用无线缆连接设计，支持2.5”SATA硬盘和mSATA存储，并对2.5”SATA硬盘做了充分的散热设计考虑，以确保硬盘的稳定高效运转。

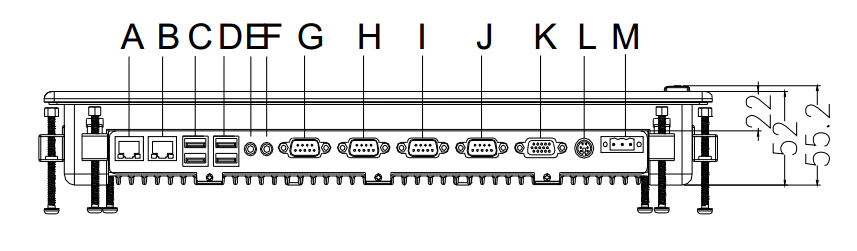

YJTPPC-150系列产品在电路设计上采用12-24V宽压电源输入，具有反接保护等措施；提供了丰富的I/O接口：2个Intel千兆以太网口、5个USB2.0接口、4个RS232/485串口、PS/2键盘/鼠标、2W功放音频输出、MIC输入、mPCIE x1、SIM卡接口(可选购)及VGA接口，并支持外接一台显示器构成同步或异步双显；在操作面板上可以实现对LED屏的亮度控制。

YJTPPC-150系列产品在LED液晶屏及触摸屏选型上做了充分的考量，选用优质的工业级液晶显示屏，具有高亮度、低功耗、长寿命等特性；触摸屏采用高温制程五线电阻式，具有反应快精度高、防尘、防水、3500万次点击和500万次笔划寿命的MTBF指标,可以承受15 千伏空气放电和8 千伏接触放电保护。

YJTPPC-150系列产品在整机结构上采用镁铝合金压铸成型，外形轻薄兼具强固性，后箱大面积散热片能够将系统内的热量快速散发；前面板完全符合NEMA/IP65防尘防水标准，杜绝现场水滴和尘埃进入主机而影响设备运行。

YJTPPC-150系列工业平板可广泛应用于工业自动化过程控制、智能电力控制、数控设备制造、环保监测、制药设备、食品包装机械、机器视觉检测、风电监控、太阳能拉晶炉、轮胎硫化机等工业现场环境。



产品规格

系统参数

处理器：依照配置的  CPU模块（请参照搭配的CPU模块用户手册）

内存：标配或板载  DDR3系统内存(视CPU模块而定)

存储：支持2.5"SATA硬盘或SSD、  mSATA存储

显示：依照配置的  CPU模块，支持同步、异步双屏显示

网口：2个Intel 82583V 10/100/1000Mbps RJ45端口，

无线网络：1个Mini-PCIe插槽，可扩展3G,Wifi无线网卡

音频：支持 1 个 2W 功放 SPK-Out 输出接口、1 个 MIC 输入接口

USB：1×USB2.0 面板前置端口，4×USB2.0后置端口

串口：COM1‐COM4端口支持可选RS232/485通讯模式，采用iCoupler 磁耦隔离设计实现串口3线隔离、

具备2500VDC隔离电压保护及600W浪涌保护、RS485支持硬件自动数据流向控制 ；COM3  端口第9Pin支

持可选5V/12V电源输出。

看门狗：256级, 可编程时间到中断、时间到系统复位

预留可选购功能：1个高速并行接口、16路数字量输入/输出接针、COM5~6  标准非隔离RS‐232串口、1 个SIM卡接口、1个7Pin SATA接口；

机构和电源

前面板：镁铝合金压铸整体成型，符合NEMA 、Ip65防护等级

箱体结构：镁铝合金压铸成型，高温烤漆处理，后盖设计了大面积鳍状散热片

安装方式：面板嵌入式安装，采用拉钩固定；配合支架可实现VESA安装

面板颜色：铁灰色

电源输入：DC12~24V

总体尺寸：396×310×52 mm(宽×高×深)

箱体尺寸：372×290×46 mm(宽×高×深)

开孔尺寸：376×294 mm(宽×高)

整机重量：净重:4.0kg



液晶显示屏

尺寸/类型：15"XGA TFT LCD

分辨率：1024 (H) ×768 (V)  pixels

最大色彩：16.7M

显示面积：307.4×231.3mm

反应时间：8ms (typ.)

背光：LED  12V

背光MTBF：50,000小时

亮度：450cd/㎡

对比度：600：1（typ.）

点距：0.099(H) ×0.297(V) mm



触摸屏

尺寸/类型：15"高温五线模拟电阻式

分辨率：1024 (H) ×768 (V)  pixels

触摸响应时间：<10ms

表面硬度：3H

点击寿命：250克力度，3500万次

笔划寿命：250克力度，500万次

透光率：81+/-3%



环境参数

工作温度：-20~+60℃（要求宽温存储设备）

存储温度：-40~+80℃

相对温度：5~90%@40℃（无凝结）

振动：50~500Hz,1.5G,0.15mm峰峰值

冲击：10G/peak（11ms sec
