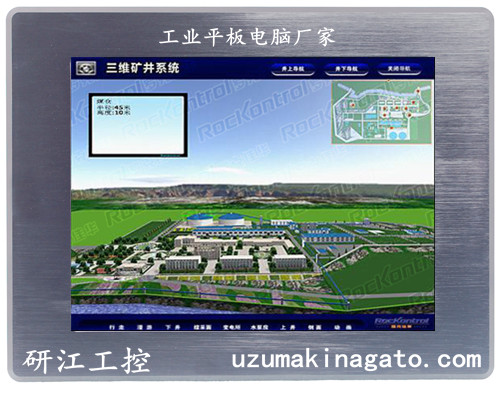

工业级煤矿监控控制系统工业无风扇平板电脑

YJPPC-121工业平板电脑说明书



YJPPC121A         N2600    双核四线程1.6G    3.5W

YJPPC121B         N2800   双核四线程1.86G    6.5W

 产品特性：

12.1″LED工业级研江科技平板电脑材料采用铝镁合金，体积轻巧、造型美观。达到军工级别.具备坚固、防震、防潮、防尘、耐高温多插槽和易于扩充等特点，是各种工业控制、交通控制、环保控制等自动化领域应用的最佳平台，并具有待机节能模式。支持定时唤醒功能

整机配置12.1”宽温、高亮度LED液晶显示屏，集成工业级低功耗嵌入式主板，支持SSD、HDD，具有多个I/O接口，电阻式触摸屏可选； 12.1寸LED显示屏

● 安装方式：桌面/壁挂安装/嵌入式

主板：3.5寸嵌入式工控主板

机构和电源材料：前面板和箱体采用镁铝合金压铸成型，面板结合PET贴膜达到NEMA IP65防护等级 ,

安装：面板嵌入式，配合支架可VESA安装,

开关和指示：ATX开关/电源指示灯/硬盘指示灯,

电源：直流12V宽压电源输入，接口采用紧固型接线端子,

整机净重：4.5Kg

处理系统

● CPU：板载 Intel Atom N2600/N2800双核心处理器，功耗仅为3.5W/6.5W。

● 芯片组：Intel®NM10+ICH7 芯片组

● BIOS：AMI 16MB Flash ROM

● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1066/800MHz的DDRⅢ内存最高支持4GB

显 示

● 显示芯片：Intel GMA3600 内建显示控制器

● 显存大小：动态共享系统内存作为显存，最大可达到224MB

● 显示接口：VGA

● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为1920*1200

● VGA+LVDS同时使用可实现独立双显示



以太网

● 网络控制器：采用REALTEK 8111E 网络芯片

● 网络接口: 提供2个RJ_45接口(后面板)

● 速度：1000Mbps

● 支持网络唤醒（WOL）

● 选配WIFI 无线网卡/3G（电信/联通）



存 储

● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘

● 提供1 个Minisata插槽，可支持SSD硬盘



I/O

● I/O 芯片：ITE IT8782F

● 串口：6串口（4+2），4个标准的DB9 接口，支持RS232模式，1个6pin  凤凰端子可支持2个RS 232，其中一个支持485模式。

● USB： 2个标准USB接口,兼容USB 2.0规范，一个航空端子接口接2个USB ！



系统开关

● POWER 电源开关（IO面板）

● 支持来电开机，定时开关机。



散热系统

● 无风扇全封闭散热系统（超大散热片320*200mm)



电源支持

● DC +12V 输入



看门狗

● 提供255 级硬件复位功能(0~255秒)



环境物理特性

● 抗震测试：GB/T9813-2000

● 工作温度：-20℃～70℃

● 工作湿度：5%～90%，无冷凝

● 存储温度：-30 ℃～70℃

● 结 构: 铝合金外壳

● 尺 寸:     (长x 宽x 高)

             整体尺寸：345*265*59.8

             安装尺寸：320*241*51.8



● 重量：4Kg±0.5Kg

软件
兼容WINOOWs XP、WINOOWs XP Embedded、win 7以及Linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）
液晶显示屏
尺寸/类型：12.1" SXGA TFT
分  辩 率：800x600/(可选补差价1024 x 768）
最大 色彩：262K
显示 面积：245.76 x 184.32mm
反应 时间：16ms
背     光：LED
背光 MTBF：50,000小时
点     阵：0.24 x 0 .24
亮     度：450cd/㎡
对  比 度：700：1
可视角 度：(H)160/(V)160
触摸屏
尺寸/类型：12.1" 精密电阻式
分辩率：4096 x 4096
反应时间：<5ms
表面硬度：3 H
点击寿命：250克力度，3600万次
笔划寿命：250克力度，500万次
透光率：81%以上
环境参数
工作温度：-35℃～+70℃
储存温度：-30～+70℃
相对湿度：5～85%（无冷凝）
振动： 50～500Hz,1.5G,0.15mm峰峰值
冲击：10G/peak(11ms sec)

深圳研江智能科技有限公司

我想告诉您：如以上产品不能满足您的实际需求，请与我们联系产品订制 ！

应用行业 ：

提供完整的控制和通讯功能,适合应用于工厂自动化、信息发布系统、楼宇自动化、智能交通系统、测控系统等能够立足于汽车电子、数字标牌、医疗计算机、纺织机械、电力、交通等行业，无电缆架构，板载硬盘内存，高性能稳定，是各种数控、车载、医疗、航天设备工业自动化控制、仪器仪表、医疗仪器、电力设备、电信设备、铁路交通、航天设备的首选产品。
