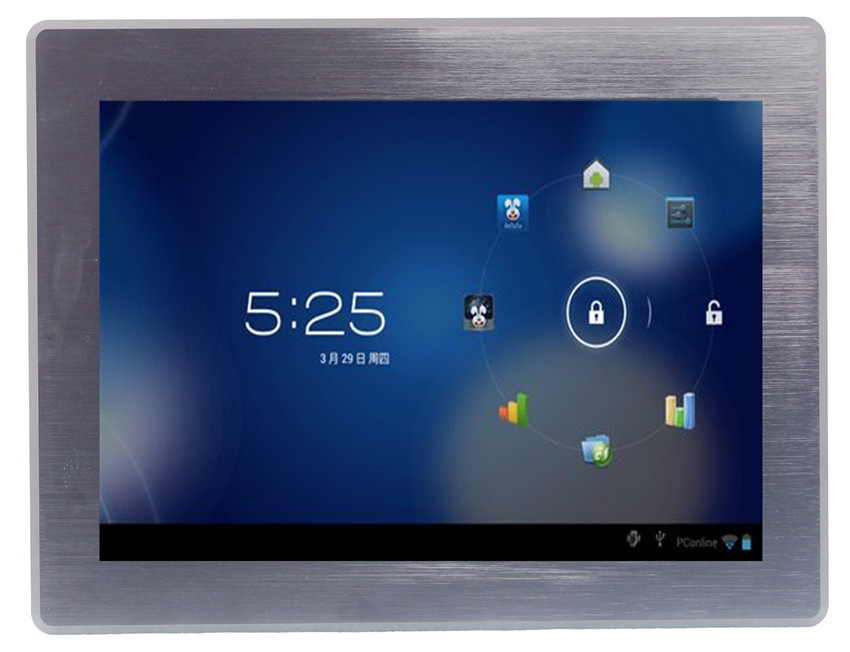

研江工控YJAPPC104工业级中端安卓平板电脑
10.4″LED工业级平板电脑材料采用铝镁合金，体积轻巧、造型美观。达到军工级别.具备坚固、防震、防潮、防尘、耐高温多插槽和易于扩充等特点，是各种工业控制、交通控制、环保控制，工业医疗等自动化领域应用的最佳平台。整机配置10.4”宽温、高亮度LED液晶显示屏，集成工业级低功耗嵌入式主板，支持SSD，具有多个I/O接口，电阻式触摸屏可选； 10.4寸LED显示屏，并具有待机节能模式。
YJAPPC-10.4工业平板电脑说明书
YJAPPC-104安卓工业平板电脑系列：
产品特性：
YJ-AD200 一体机控制板规格书
目 录
第一章 产 品 概 述 3
1.2 应用领域 3
1.3特点 3
1.4外观及接口示意图 4
第二章 基 本 功 能 列 表 5
第三章 PCB尺寸和接口布局 6
3.1 PCB尺寸图（标注单位：mm） 6
3.2接口参数说明 7
第四章 电 气 性 能 11
第一章 产 品 概 述
1.1概述
AD200板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持HDMI视频输出，双8位的LVDS驱动,可以驱动各种TFT LCD显示屏，大大简化整机系统设计，非常适合于高清网络播放盒，视频广告机和画框广告机，电梯广告机。
1.2 应用领域
一体机,工业应用
1.3特点
?高集成度：集成SATA/TF卡 /USB/LVDS/VGA//HDMI/以太网/WIFI/MINI-PCIE/人体感应/红外遥控/串口/应急指示灯于一体，简化整机设计。
?丰富的扩展接口：四个USB接口(两个插针（HOST）,两个标准USB口（HOST/OTG）),四个可扩展串口, GPIO/ADC接口，可以满足市场上各种外设的要求.
?高清晰度：最大支持1080P的解码和各种LVDS信号LCD显示屏.
?功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。
?管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。支持定时开关机。
第二章 基 本 功 能 列 表
主要硬件指标
CPU 全志A20 , 双核，主频1.2GHz
内存 1G(可选)
内置存储器 EMMC/TSD FLASH 4G/8G(可选)
解码分辨率 最高支持1080P
操作系统 Android 4.2
播放模式 支持循环、定时、插播等多种播放模式
网络支持 以太网、支持WiFi、无线外设扩展、3G（MINI-PCIE）
视频播放 支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
图片格式 支持BMP、JPEG、PNG等
USB2.0接口 2个USB HOST、2个USB插座
串口 4个串口插座（2个普通串口，2个全功能串口）
以太网 1个，10M/100M自适应以太网
SD卡 TF卡
LVDS输出 1个，可直接驱动50/60Hz液晶屏
HDMI输出 1个,支持1080P输出
音视频输出 左右声道输出,内置双路，8R/6W功放
RTC实时时钟 支持
定时开关机 支持
系统升级 支持USB升级，网络升级
第三章 PCB尺寸
PCB尺寸图（标注单位：mm）
PCB：6 层板
尺寸：90mm*149mm, 板厚1.6mm
螺丝孔规格：∮3mm x 5mm
第四章 电 气 性 能
项目 最小 典型 最大
电源电压 电压 -- 12 --
纹波 -- -- 50mV
电源电流(HDMI输出,未接其它外设) 工作电流 -- 300mA 350mA
待机电流 -- 40mA 50mA
USB供电电流 -- -- 500mA
电源电流(LVDS) 工作电流 视屏而定
待机电流
液晶屏供电电流 -- -- 1A(5V)/2A(12V)
环境 相对湿度 -- -- 80%
工作温度 -20℃ -- 50℃
整机尺寸：278*216*41.8mm
安装尺寸：257.4*200*33.8mm
液晶显示屏
尺寸/类型：10.4" SXGA TFT
分 辩 率：800x600/(补差价可定制1024 x 768）
最大 色彩：262K
显示 面积：211.2 x 158.4mm
反应 时间：12ms
背 光：LED
背光 MTBF：50,000小时
点 阵：0.24 x 0 .24
亮 度：450cd/㎡
对 比 度：700：1
可视角 度：(H)160/(V)160
触摸屏
尺寸/类型：10.4" 精密电阻式
分辩率：4096 x 4096
反应时间：<5ms
表面硬度：3 H
点击寿命：250克力度，3600万次
笔划寿命：250克力度，500万次
透光率：81%以上
环境参数
工作温度：-30℃～+85℃
储存温度：-40～+90℃
相对湿度：5～85%（无冷凝）
振动： 50～500Hz,1.5G,0.15mm峰峰值
冲击：10G/peak(11ms sec)
深圳研江智能科技有限公司
