                        安卓系统双核多媒体广告一体机控制电脑主板
	YJAD200 双核多媒体广告一体机控制电脑主板



	? 概述

	YJAD200板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、蓝牙于一体,支持绝大部分当前流行的视频及图片格式解码,支持HDMI视频输出,双8位的LVDS驱动,可以驱动各种TFT LCD显示屏,大大简化整机系统设计,非常适合于高清网络播放盒,视频广告机和画框广告机,电梯广告机。



	■      广告机

	■        一体机

	■       播放盒

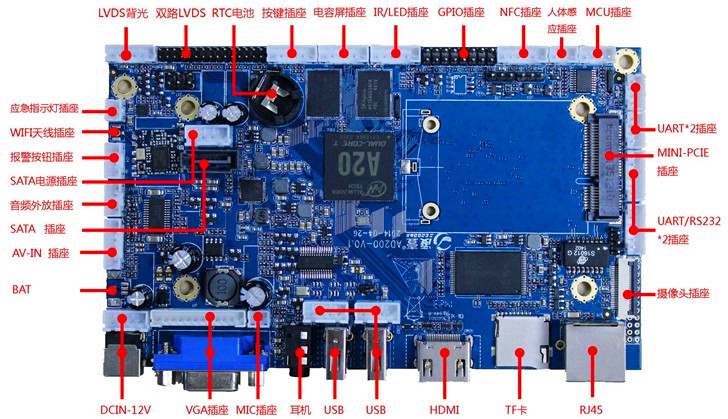

	? 高集成度:集成SATA/USB/LVDS/VGA//HDMI/以太网/WIFI/蓝牙/TF卡于一体,简化整机设计。

	? 丰富的扩展接口:四个USB接口(两个插针(HOST),两个标准USB口(HOST+OTG)),四个可扩展串口, GPIO/ADC接口,可以满足市场上各种外设的要求.

	? 高清晰度:最大支持1080P的解码和各种LVDS信号LCD显示屏.

	? 功能齐全:支持横竖屏播放,视频分屏,滚动字幕,定时开关,USB数据导入等功能。

	? 管理方便:人性化的播放列表后台管理软件,便于广告播放管理和控制。播放日志,方便了解播放情况。支持定时开关机。







					主要硬件指标

					CPU

					全志A20 , 双核,主频1.2GHz

					内存

					1G(可选)

					内置存储器

					 EMMC 4G(可选)

					解码分辨率

					最高支持1080P

					操作系统

					Android 4.2

					播放模式

					支持循环、定时、插播等多种播放模式

					网络支持

					以太网、支持WiFi、无线外设扩展、3G(MINI-PCIE)

					视频播放

					支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等

					图片格式

					支持BMP、JPEG、PNG等

					USB2.0接口

					2个USB HOST、2个USB插座

					串口

					4个串口插座(2个普通串口,2个全功能串口)

					以太网

					1个,10M/100M自适应以太网

					SD卡

					TF卡

					LVDS输出

					1个,可直接驱动50/60Hz液晶屏

					HDMI输出

					1个,支持1080P输出

					音视频输出

					左右声道输出,内置双路,8R/6W功放

					RTC实时时钟

					支持

					定时开关机

					支持

					系统升级

					支持USB升级,网络升级

					尺寸

					149x90mm



					项目

					最小

					典型

					最大

					电源电压

					电压

					--

					12

					--

					纹波

					--

					--

					50mV

					电源电流(HDMI输出,未接其它外设)

					工作电流

					--

					300mA

					350mA

					待机电流

					--

					40mA

					50mA

					USB供电电流

					--

					--

					500mA

					电源电流(LVDS)

					工作电流

					视屏而定

					待机电流

					液晶屏供电电流

					--

					--

					1A(5V)/2A(12V)

					环境

					相对湿度

					--

					--

					80%

					工作温度

					-20℃

					--

					50℃
