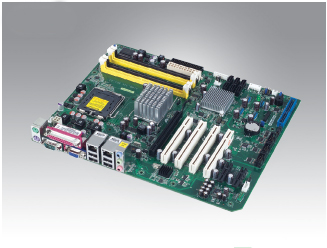

研华AIMB-766工业主板
支持LGA  775  酷睿2四核/酷睿2  CPU  ATX主板，支持DDR2/双千兆网络/4COM
Main  Features
?Intel  Q35  and  ICH9  DO芯片组，支持800/1066/1333  MHz  FSB
?支持酷睿2双核、Quad  四核  CPU
?支持双通道DDR2  667/800MHZ  内存，最大容量支持8  GB
?芯片组集成显卡
?支持PCIe  x  16插槽，可外扩VGA  card
?支持4  PCI，2  PCIe  x1，1  PCIe  *16
?支持6  SATA  II
?支持软RAID  0,  1,  5,  10
?集成双千兆网络
处理器
CPU  (45/65nm)  Core  2  Quad  Core  2  Duo  Pentium  Dual  Core  Celeron
最大支持速度  2.83  GHz  3.16  GHz  2.2  GHz  2.0  GHz
二级缓存  12  MB  6  MB  1  MB  512  KB
芯片组  Intel  Q35  +  ICH9  DO
BIOS  AMI  32Mbit  SPI
FSB  前端总线  800/1066/1333  MHz
扩展槽
PCIe  x16  4.0  GB/s  单通道,  1槽
PCIe  x1  1  GB/s  单通道,  2  槽
PCI  32-bit/33  MHz,  4  槽
内存
规范  双通道DDR2  667/800  MHz
最大容量  8  GB
插槽  240-pin  DIMM  x  4
显示芯片  控制芯片  Intel  GMA  X3100，支持最大共享显存384  MB
附件卡  PCIe  x16  槽
以太网
网络界面  10/100/1000  Base-T
控制芯片  G-LAN1:  Intel  82566DM,  G-LAN2:  Intel  82573L
网络接口  RJ-45  x  2
SATA  II
最大数据传输速率  300  MB/s
通道  6（支持软件RAID  0,1,5,10）
EIDE
模式  ATA  100/66/33
通道  1  (最大2个设备)
I/O  接口
VGA  1
USB  最多12个  (USB  2.0)  6个在板，4  个I/O面板接出
Audio  2  (MIC-In,  Line-Out)
串口  4  (3  of  RS-232,  1  of  RS-232/422/485)
并口  1  (SPP/EPP/ECP)
FDD  1
PS/2  2
看门狗  输出  系统复位
时间间隔  1~  255  sec  程序可控
电源  Typical
环境  温度  工作温度  非工作状态
0  ~  55°  C,  取决于CPU速度和散热风扇方案  -20  ~  70°  C
外观  尺寸(W  x  D)  304.8  x  244  mm  (12"  x  9.6")
