酷睿i5-4200无风扇工控机厂家研源工控

   酷睿i5-4200无风扇工控机说明书：

  一、简 介

   酷睿i5-4200无风扇工控机采用全钣金结构，整机超低功耗，外形紧凑，是一款应用于数字广告的小型全高清数字多媒体广告机。它采用Intel NM77高速芯片组，搭配Intel Core i5-4200Y Dual Core 处理器，内建Intel HD Graphics 4400显卡，支持1080P视频播放，提供VGA、HDMI接口显示输出，VGA与HDMI同时使用时可实现独立双显示，借助结构紧凑而易于使用的网络设备，用户能够通过以太网来实现集中化控制、预定管理和多媒体内容的传输。在接线基础设施不满足网络连通性的场所，可以选择使用 WLAN（WIFI无线网卡）功能，为数字广告应用带来灵活性的最大化。

                    酷睿i5-4200无风扇工控机配置表：（铝合金）外壳颜色：银色、黑色

中央处理器	板载Intel Core i5-4200Y Dual Core 1.6G，最高睿频至2.6G
芯片组	Intel NM77高速芯片组
内存	DDR3 2GB(可扩展4G/8G补差价)
硬盘	SSD  16GB(可扩展32G/64G/128G/256G/500G补差价)
网络控制器(网口）	内建（Realtek RTL8111E）1千兆网络芯片（扩展双网） ,可扩展北斗GPS无线WIFI 3G/4G（补差价）
USB	6个USB（4个2.0和2个3.0）
RS-232	2个232串口
设备接口	DC12V接口，RS-2个232串口 ，USB 6个 ，LAN网口1个，VGA接口1个 ，HDIM 1个，MIN-IN(麦克风）1个，LINE-OUT(声道输出)1个.
工作温度	-30℃～80℃
环境温度	-35℃～85℃
外形尺寸	200(宽)*44 (高)*225(深) mm

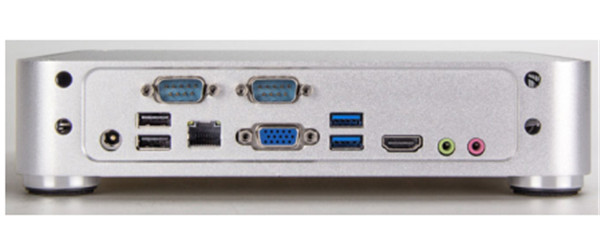

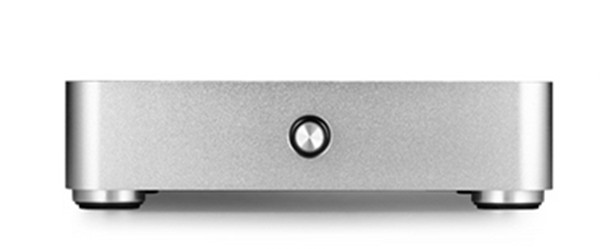

二、 酷睿i5-4200无风扇工控机实物图：

三、硬件规格

处理系统

● CPU：板载Intel Core i5-4200Y Dual Core 1.6G，最高睿频至2.6G

● 芯片组：采用 Intel NM77 高速芯片组

● BIOS：AMI 16MB Flash ROM

● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ内存最高可达8GB

显 示

● 显示芯片：内建Intel HD Graphics 4400显卡

● 显存大小：动态共享系统内存作为显存，最大可达到224MB

● 显示接口：VGA，HDMI

● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为2048x1536

● HDMI：高清多媒体接口（后面板）支持分辨率最高为1920x1080

● VGA+HDMI同时使用可实现独立双显示

以太网

● 网络控制器：采用REALTEK 8111E 网络芯片

● 网络接口: 提供1个RJ_45接口(后面板)

● 速度：1000Mbps

● 支持网络唤醒（WOL）

● 支持WIFI 无线网卡及3G 模块

存 储

● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘

● 提供1 个Minisata插槽，可支持SSD硬盘

AUDIO

● 芯片：采用ALC662 音频控制芯片，提供Line out和MIC IN

● 接口：提供2个Line out 插孔和2个MIC IN插孔（前/后面板）

● 特性：支持HD 6 声道高保真音频

I/O

● I/O 芯片：ITE 8782F-AX  QFP-128P

● 串口：2 标准的DB9 接口，支持RS232传输模式,支持+5V、+12V电压输出。

● USB：提供6 标准的USB 接口，兼容USB2.0规范。

系统开关

● POWER 电源开关（前面板）

指示灯

● 电源指示灯（前面板）

● 硬盘指示灯（前面板）

电源支持

● DC +12V 输入

看门狗

● 提供255 级硬件复位功能(0~255秒)

环境物理特性

● 抗震测试：GB/T9813-2000

● 尺 寸： 200(宽)*44 (高)*225(深) mm

● 工作温度：-30℃～80℃

● 工作湿度：5%～90%，无冷凝

● 存储温度：-35 ℃～85℃

● 结构：铝合金外壳

● 安装方式：桌面或壁挂安装

● 重量：1.5Kg

支持操作系统：

支持WINOOWs 10

支持 WINOOWs 8.1/8 32-bit/64-bit

支持 WINOOWs 7 32-bit/64-bit

支持 WINOOWs ES 7/8

支持 WINOOWs XP

以及Linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）

本公司主营：工控机，工业平板电脑，工控主板，工业显示器，工控机定制，工控机研发，工控机设计等产品。

售后服务承诺

本公司对以上商品提供一年免费保修，三年质保，非产品质量问题造成的硬件更换或超过保修期的，只收取配件费用，免收服务费用！

适用行业提供完整的控制和通讯功能,适合应用于信息发布系统、楼宇自动化、智能交通系统、测控系统等能够立足于汽车电子、数字标牌、计算机、纺织机械、电力、交通等行业，无电缆架构，板载硬盘内存，高性能稳定，是各种数控、车载、航天设备工业自动化控制、仪器仪表、电力设备、电信设备、铁路交通、航天设备的首选产品。年销量已达1万台以上，我们的客户：上海钢铁公司、上海铁路局、中国石油公司、船舶集团、中船重工、云南电力局、驾驶路考中心、苏州中控集团等。

公司宗旨：以OEM为主，欢迎广大集成厂商与我们洽谈合作！

我想告诉您：如本产品不能满足您的实际需求，请与我们联系产品订制 ！

备注：为了达成意愿，经过讨论决定报以上价格，产品质量有一定的保证，所用配件配置和上述所说的一样，都是品牌的配置。
