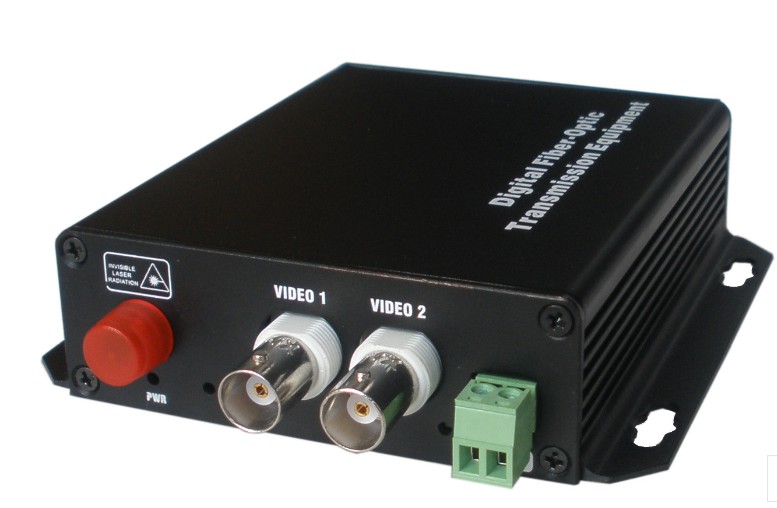

HX-2VZ1DF 2路正向视频+1路反向数据光端机

产品概述

        HX-2V系列2路视频光端机采用了无压缩全数字化光传输方式，在一芯光纤上传送两路符合国家广播级标准的非压缩视频和数据、音频、电话、以太网等信号。无论在多么复杂光传输链路条件下，数字光端机都有能力确保高质量的音、视频信号的传输指标。

产品特点

●全部表面封贴器件。全铝合金18英寸机箱,独立机盒。

●支持热插拔。采用开关电源。

●可选择FC,ST或SC光接口。

●无电磁干扰（EMI）、射频干扰（RFI）以及共地回路。

●采用非压缩数字视频编码方式，8BIT和10BIT量化等级可选。

●丰富的信号接口：如视频、数据、音频、电话、网络、开关量、对讲等可灵活的配置。

●采用1310nm和1550nm系列波长，其典型最大光学允许链损为30dB。

●数字光端机系列有插卡式和独立式两种结构。

独立式光端机(含1U机箱和独立式)独立使用，不用另配机箱。

插卡式光端机为中心使用，配十八槽机箱。

应用范围

●城市交通监控系统。

●公安、平安城市监控系统。

●高速公路安防、收费系统。

●楼宇、校园监控网。

●工业监控（化工、钢铁、石油、铁路、水利、矿山等等）。

●军事监控（仓库、边防、守卫、国防等等）。

●电力油田、电视台节目传输系统。

●体育场馆（现场直播视频、音频传输）。

技术指标

视频参数：

视频输入/输出阻抗--------------------------------------- 75ohm（非平衡）

标准视频输入/输出电压------------------------------------ 1.0Vp-p Type

视频电压范围---------------------------------------------0.6~ 2.0Vp-p Type

微分增益（10%-90% APL）---------------------------------- <±1%type

微分相位（10%-90% APL）----------------------------------- <±1°type

信噪比------------------------------------------- >65dB（加权）（8Bit）; >70dB（加权）（10Bit）

信道物理接口-------------------------------------------------------- BNC座

数据参数：

数据格式-------------------------------------------- RS232、RS422、RS485、曼码,BIPHASE等

数据速率--------------------------------------------------------0～300kbps

误码率----------------------------------------------------------- 10-9

信道物理接口--------------------------------------------------- 标准凤凰接线端子

音频参数:

音频输入/输出阻抗------------------------------------------- 600 Ohm（非平衡）

音频最大输入/输出电压----------------------------------------- 4.0Vp-p

频响-------------------------------------------------------------10～20kHz

总谐波失真---------------------------------------------------- <0.05%

信噪比-------------------------------------------------------- > 95dB（加权）

信道物理接口-------------------------------------------------- 标准凤凰接线端子

以太网参数:

信道物理接口--------------------------------------------------- 标准RJ-45座

数据传输速率---------------------------------------------------- 10/100Mbps

工作模式-----------------------------------------------------全双工模式/半双工模式

电话参数:

信号物理接口----------------------------------------------------- 标准RJ-11座

语音带宽------------------------------------------------------------8kHz

工作方式----------------------------------------------------- 点对点热线、程控交换机/分机模式

失真----------------------------------------------------------------- <1%

信噪比--------------------------------------------------------------- > 95dB

开关量参数:

物理接口------------------------------------------------------------- 接线端子

信号输入----------------------------------任意有源或无源报警、开关量输入，TTL、RS232/485或无源开关、按钮

信号输出----------------------------------任意有源或无源报警、开关量输出，TTL、RS-232/485或继电器触点输出

信道物理接口-------------------------------------------- 标准凤凰接线端子

光学参数:

波长----------------------------------------------------- 1310nm&1470nm～1610nm

光纤类型---------------------------------------------- 50/125u多模  62.5/125u多模  9/125u单模

典型光输出功率----------------------------------------------- －8～3dBm

典型接收机灵敏度---------------------------------------------- －30 dBm

光学接口------------------------------------------------------FC,ST,SC(可选)

常规参数:

工作电源-------------------------------------------------- 机箱供电（170V～240V交流自适应）

工作温度----------------------------------------------------- －35℃～70℃

工作湿度------------------------------------------------------ 0～95%无冷凝

尺寸（插卡式发射/接收模块）-----------------------------------125*104*28MM

指示灯说明：

电源指示灯：绿色—电源接入正常指示灯亮。不正常不亮。

光路指示灯：绿色---光路不正常，绿灯闪烁。光路正常时不亮。

数据指示灯：绿色---有数据传送,指示灯闪烁。

视频指示灯：绿色（与光路指示灯共）--有视频输入或输出绿灯亮。没有不亮。

以太网指示灯：网络正常—网口左上角灯亮。接入网线正常网口右上角灯亮。数据传输正常，网口左上角灯闪烁。
