HDMI信号转换为SDI信号-HDMI转SDI转换器

高清HDMI转SDI转换器是一款专用于高清或者标清HDMI信号转换为SDI信号的设备，该设备集成SDI 接收器及HDMI 调制器，可方便的将HDMI信号转为SDI信号，同时会将HDMI所带音频信号分离为独立的模拟音频通道，以实现声音及图像同步传输。同三维根据市场需求生产的这款HDMI转sdi转换器可以满足市场上HDMI信号转换SDI信号的要求。

hdmi转sdi功能介绍

同三维T703 高清HDMI转换器支持将高清HDMI 信号转为广播级SDI信号输出，可以将标准的带音频的高清或者标清HDMI数字信号转为广播级质量的高清或标清信号SDI和独立的模拟音频通道进行输出。

其体积小巧，尺寸仅为100(W) x65(D) x 25(H) mm，重量为250g。

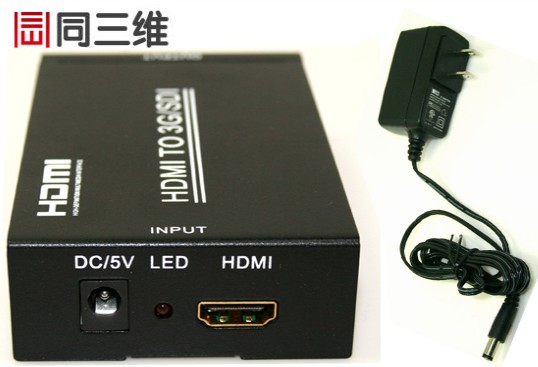

图示：HDMI转SDI转换器 T703

应用领域

HDMI转SDI转换器 T703广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。

规格参数

1.SDI格式输出:

SD-SDI;HD-SDI;3G-SDI;

270M b/s, 625/25 PAL, 525/30 NTSC

1.485G b/s, 720P 23.98/24/25/29.97/30/50/59.94/60Hz

1.485G b/s, 1080i50Hz, 1080i59.94, 1080i60Hz

3G b/s, 1080p 23.98/24/25/29.97/30/50/60

2.SDI 格式兼容:

SD, HD, 3G 输出格式支持

兼容SMPTE-259/274/296/372/424/425/292

3.HDMI输入:

HDMI 1.2/1.3

HDMI 带宽24bit, 30bit.

480i, 576i, 720P, 1080i, 1080P

标准的HDMI-A 接口

4.SDI输出:

2路SDI旁通输出

5.音频输出:

SDI 内嵌8通道伴音

24 bit 位宽

2通道模拟音频差分输出(可选)

6.信号指标:

阻抗75欧姆

直流电平偏移为 0V±500mv

信号电平为800mv±10%

反射损耗

SD-SDI为13db以下

HD-SDI为10db以下

上升下降时间

SD-SDI为 400ps 到1500ps

HD-SDI小于270ps

上升下降时间差小于10%

抖动小于0.2UI p-p

7.电源规格：

5V直流电源,　最大电流2000MA(随产品带有电源)

功能特点

此款同三维T703 HDMI转SDI转换器其性能非常先进，输入端支持目前应用最广泛的HDMI1.3版本，并同时向下兼容HDMI1.2及HDMI1.1及以下版本，输出端支持目前业内最高端的3G SDI信号及1.485G SDI高清信号，并同时兼容各类SD-SDI信号。

画质输出效果一流，完全满足广电播出机房及非编系统的专业要求。

针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求。详情请咨询：010-51295660.了解更多的转换器产品信息可以访问我们的网站：http://zhq.tswvideo.com
