DVI视频采集卡-高清信号可采集DVI、VGA、HDMI、分

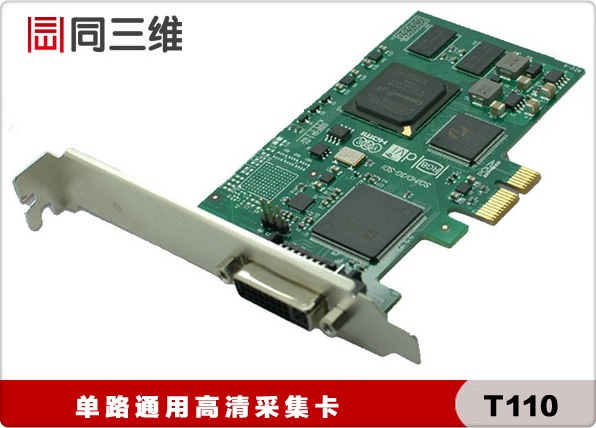

同三维针对专业用户需求，推出了一款T110 单路万能高清视频采集卡，此款采集卡支持多种信号源：可采集 1 路高清1080p 信号，每个通道可达1080p/60 Hz，包含DVI 视频信号、HDMI 音视频信号、VGA 模拟信号、Y/Pb/Pr 模拟信号、CVBS 标清模拟信号。

同三维T110高清万能视频采集卡支持1080P：一路通用高清视频信号(DVI/HDMI/VGA/YPBPR/CVBS)

随卡配套相关软件：同三维多路视频录播软件、同三维多路视频演播软件、同三维大屏显示控制软件、同三维视频会议软件(10个点)、同三维视频直播软件(15个点)。以上软件随采集卡附送，另带有单路视频采集软件。

产品特性

可采集1路高清或标清视频信号.

高清输入视频信号可达1080p/60 Hz。

高清信号可采集DVI、VGA、HDMI、分量信号。

可采集HDMI中的LPCM音频信号。

微软AVStream标准驱动，可支持大部分WINOOWs上的多媒体视频软件或流媒体软件。

超小尺寸：105.15mm x 68.88mm，符合Low-Profile 规格。

请注意：

1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。

高级特性

高性能DMA传输功能。

高清输入可动态切换信号源类型：DVI、VGA、HDMI。

DVI-I高清输入端可兼容复合视频(CVBS)输入信号。

高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。

支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。

支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。

支持垂直滤波和运动自适应去隔行功能。

硬件色彩转换，可输出YUYV、UYVY、I420、RGB24、RGB32色彩格式。

支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。

支持画面水平、垂直反转功能。

固件可升级。

技术参数

连接

主机接口PCI-Express x1, Low Profile,200MB/s 传输带宽

输入接口1个 DVI-I 接口 (可转接HDMI，VGA，YPbPr)

DVI 视频输入1 路 1080P/60HZ 高清 DVI 信号

HDMI 视频输入1 路 1080P/60HZ 高清 HDMI 信号

VGA 视频输入1 路 VGA 信号

YPbPr 视频输入1 路 YPbPr 信号

CVBS 视频输入1 路标清视频信号

HDMI 音频输入1 路 LPCM 音频信号

标 准

DVI 输入格式符合 DVI 1.0 标准，单连接(480i，576i，480p，576p，720p，1080i，1080p)

HDMI 输入格式符合 HDMI 1.3 标准，支持 36bit DeepColor

YPbPr 输入格式480i，576i，480p，576p，720p，1080i，1080p

VGA 输入格式640×400 – 2048×1536，像素率低于 170MHz 即可 VGA 信号提供安全模式，可以采集非常规分辨率

CVBS 输入标准PAL/ NTSC

HD 输出格式40×30 – 2048×1536，帧率：1-100 fps

SD 输出格式176×144 – 768×576，帧率：1-30 fps

模拟音频采样率及信噪比Up to 96KHz，85db，24-bit

视频采样率CVBS: 57.27MHz (4x Oversampling)

RGB/ YPbPr：170MHz

HDMI/DVI：225MHz

视频采样精度10bit

色彩空间YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits

视频处理

色彩空间转换硬件色彩转换

画面缩放硬件 5-Tap 缩放

去隔行垂直滤波去隔行;运动自适应去隔行

画面反转水平;垂直

画面剪裁支持

图像调节亮度/对比度/色调调节

饱和度调节/黑白，彩色控制

伽玛值调节 (Gamma)

单独调节 R/G/B 三色的亮度、对比度

其 他

操作系统支持支持以下操作系统的x86和x64版本：

WINOOWs XP Professional

WINOOWs Server2003

WINOOWs Vista

WINOOWs Server 2008

WINOOWs 7

WINOOWs Server 2008 R2

WINOOWs 8

WINOOWs 8.1

兼容软件WINOOWs Media Encoder

Adobe Flash Media Live Encoder

Real Producer Plus

VideoLAN for WINOOWs

Wirecast

板载内存板载内存128MB DDR2，工作频率为 160 Mhz，位宽 32bit

升级固件可升级

几何尺寸105.15mm x 68.88mm

功耗<= 5W

工作温度范围0-50 摄氏度

保存温度范围-20-70 摄氏度

保存湿度范围5%-90 %

标准附件

DVI-I 转 HDMI + YPbPr 转接线缆 1根

DVI-I 转 VGA 转接头 1只

Low-Profile挡板 1根

请注意：

1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。

2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。

提供二次开发包SDK

免费提供SDK开发包(C++、C#、VB、Delphi)，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。

专业级视频处理功能

色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R，G，B 三色的亮度、对比度;提供运动自适应去隔行效果，运动画面不会发生拖尾现象，使得运动画面更加清晰;采用 10bit 采样精度 AD 转换器，保障画面细节丰富，信噪比高，并最大程度减少了色边的出现。

出众的图像质量

可采集和播放原生无压缩高清、标清图片，支持 YUY2, UYVY, RGB24, RGB32, I420，可获得最好的图像质量。真正的镜像采集，不存在任何损失或降低图像质量的压缩视频，还原色彩更加高清逼真。有了高质量的素材，您的创造力可以得到尽情发挥。

全自动VGA采集

拥有业界最好的自动检测输入 VGA 信号的分辨率，并自动将采集参数调整至最佳，包括自动时序检测和自动相位检测。VGA 时序支持自动检测以下时序标准：GTF/ CEA/ DMT/ IBM PC/ Apple/ VESA ，对不符合特定时序标准的输入信号自动通过图像分析算法进行优化调整。自动调节采样相位，使画面自动调整至最清晰。您再也不需要进行任何手动设置即可使您的采集画面达到最佳水平。

高性能

采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在 FPGA 内完成，极大地减少了 CPU 的负担，高效率 DMA 传输方式进一步解放了 CPU 的能力，从而让 CPU 专注于用户指定的工作。

全面兼容

采用标准的 AV Stream 驱动，兼容使用 DirectShow 接口的各种音视频采集软件和使用 DirectSound 接口的音频采集软件，您无需二次开发，如：WINOOWs Media Encoder;Adobe Flash Media Live Encoder;Real Producer Plus;VideoLAN for WINOOWs。

超强稳定性

所有芯片和电容元件使用进口高质量元件，采用6层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作 24h x 7 不间断。

DVI接口与VGA都是视频采集卡中最常用的接口，很多高清采集卡也提供了DVI接口，与VGA不同的是，DVI可以传输数字信号，不用再经过数模转换，所以画面质量非常高。另外，DVI-I可以与DVI-D和VGA相互转换。同三维根据用户需求推出的此款DVI视频采集卡可采集 1 路高清1080p 信号，每个通道可达1080p/60 Hz，包含DVI 视频信号、HDMI 音视频信号、VGA 模拟信号、Y/Pb/Pr 模拟信号、CVBS 标清模拟信号。
