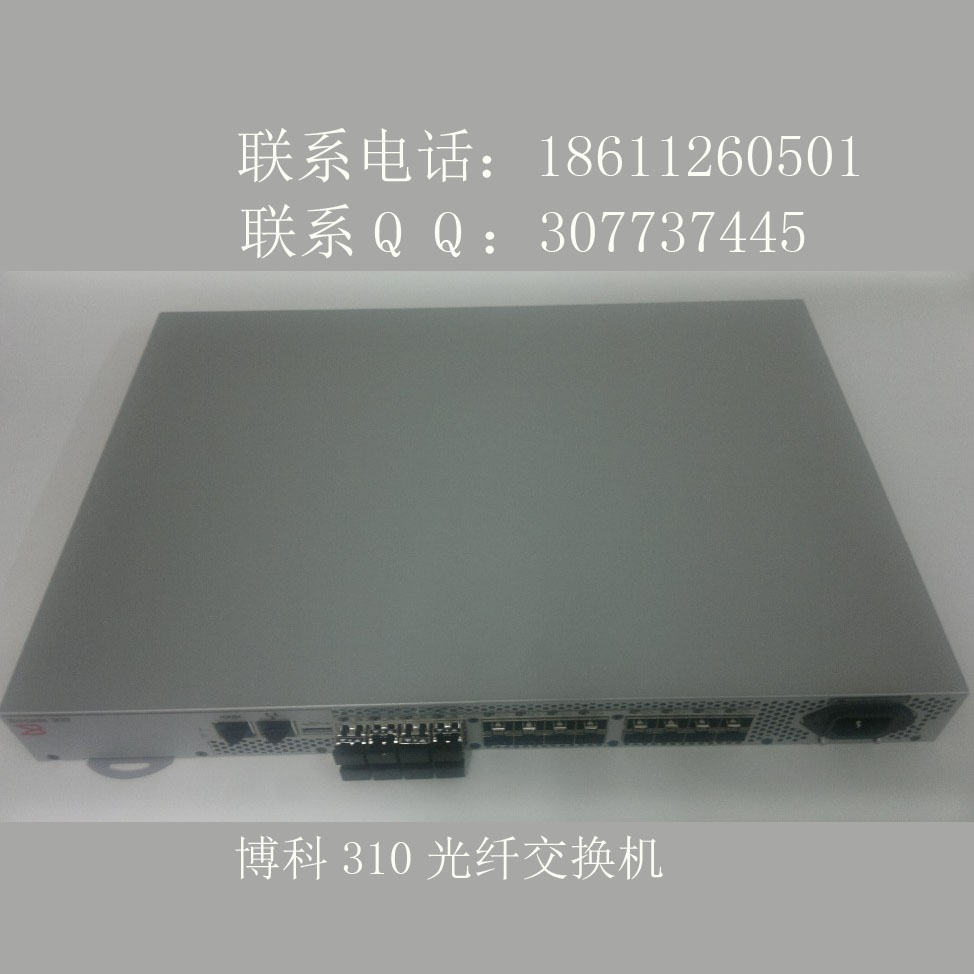

BR-310-0008博科光纤交换机1

咨询电话18611260501

与博科光纤交换机交互，可以使用三种方式：串口、以太网口、光纤口

缺省的串口参数是：9600，N，8，1

缺省IP访问方式是：IP地址： 10.77.77.77

用户名： admin    密码：password

时区： Pacific time

交换机名称：switch

可使用ipAddrSet命令来重新设置交换机的IP地址。

Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。

串口管理:

n       一条串口连接电缆
DB9 (female-to-female)

n       使用超级终端或UNIX终端

n       WINOOWs: Hyper Terminal

n       UNIX: tip

u     Microsoft WINOOWs® 环境之中

–     传输速率: 9600bit/sec

–     数据位: 8

–     校验位: None

–     停止位: 1

–     流控制: None

u     UNIX® 环境下, 输入以下命令

              # tip /dev/ttyb –9600

u     安装步骤

1. 通过串口线将两者进行连接

2. 确保交换机已经加电

3. 通过ipAddrSet命令设置IP地址
(注意: 命令是大小写敏感，但是全大写或全小写也可。)





登录方式：

    用户:admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置

         user: 执行Show命令来查看交换机的状态

    改变密码：以admin身份执行passwd命令

          会显示每个用户，可以依次修改他们的密码

(修改notes)

博科交换机还提供其它2个用户。

root：可以登录到系统内核，进行底层的调试

factory：生产工厂使用，用于生产检验

用户和服务工程师最好不要采用这两个帐号登陆，以便造成不必要的麻烦。

交换机通常的配置：

—        Domain ID             configure

—        Switch Name           switch name

—        Switch Data and Time       date

—        Telnet Timeout         timeout

—        Quiet Mode            quietmode(VxWorks only)

—        Port Settings

–          Port Naming           portname

–          Configuration          portcfglport,portcfgeport,portcfggport

–          Disable across reboots     portcfgpersistentdisable

–          Long Distance          portcfglongdistance

–          Port Speed            portcfgspeed

–          Disable/Enable         portdisable,portenable

–          Port Error Summary       porterrshow

–          Cycle LED ports         portledtest,switchbeacon

–          Port Settings          portcfgshow,portshow

Telnet Timeout：设置非活动的Telnet Session被中断的时间。缺省下v4.x是10 分钟、v3.x 是0。

QuietMode：可以关闭来自交换机同步的标准输出。当设置有效时，只显示输入命令的输出。

利用portcfgpersistentdisable命令可以port的驻留选项无效

License已经加载到Firmware中，但是要用License Key激活。一旦你购买了这些软件，就会提供这些软件的License Key，可以使用licenseAdd命令激活这些软件。

博科300光纤交换机的机器型号有哪些：

博科Brocade 300光纤交换机

BR-310-0008	8Gb，24端口_交换机，8端口激活，含8个8Gb/s短波SFP，含Web tools、Zoning、EGM软件授权，不支持级联，可购买级联软件增加级联功能，单电源（固定），机架套件，原厂保修1年。
BR-320-0008	8Gb，24端口_交换机，8端口激活，含8个8Gb/s短波SFP，含Web tools、Zoning、EGM软件授权，全光纤支持级联，单电源（固定），机架套件，原厂保修1年。
BR-340-0008	8Gb，24端口_交换机，16端口激活，含16个8Gb/s短波SFP，含Web tools、Zoning、EGM软件授权，全光纤支持级联，单电源（固定），机架套件，原厂保修1年。
BR-360-0008	8Gb，24端口_交换机，24端口激活，含24个8Gb/s短波SFP，含Web tools、Zoning、EGM软件授权，全光纤支持级联，单电源（固定），机架套件，原厂保修1年。

一、上架
1、新到光纤交换机上架

e.修改完成后有如下提示，需要重新登录

2、启用端口
a.“Manage”?“Port Admin”，查看Speed(Gb/s)、Port Status，点击“Enable”(之前需要把光纤线插好，根据对应端口启用)

b.检查机器状态

三、配置Zone

1、创建Alias

首先，我们要找到主机设备的光纤HBA卡的WWN号：

linux系统可以用如下的命令进行查询

[14:19:21 root()@storedg host1]# cd /sys/class/fc_host/host1/

[14:19:34 root()@storedg host1]# cat port_name

0x21000024ff0a6767

[14:20:29 root()@storedg host2]# cat port_name

0x21000024ff0a7aa2

AIX系统可以用如下的命令进行查询

[14:22:27 root@vposdb1 /]# lsdev -Cc adapter -S a | grep fcs

fcs0    Available 04-08 FC Adapter

fcs1    Available 04-09 FC Adapter

fcs2    Available 02-08 FC Adapter

fcs3    Available 02-09 FC Adapter

[14:22:40 root@vposdb1 /]# lscfg -vpl fcs0

  fcs0             U78A0.001.DNWKYDT-P1-C4-T1  FC Adapter



        Part Number.................03N5029

        EC Level....................A

        Serial Number...............1D638080C6

        Manufacturer................001D

        Customer Card ID Number.....5759

        FRU Number.................. 03N5029

        Device Specific.(ZM)........3

        Network Address.............10000000C95A933E

        ROS Level and ID............02C82774

        Device Specific.(Z0)........1036406D

        Device Specific.(Z1)........00000000

        Device Specific.(Z2)........00000000

        Device Specific.(Z3)........03000909

        Device Specific.(Z4)........FFC01231

        Device Specific.(Z5)........02C82774

        Device Specific.(Z6)........06C12715

        Device Specific.(Z7)........07C12774

        Device Specific.(Z8)........20000000C95A933E

        Device Specific.(Z9)........BS2.71X4

        Device Specific.(ZA)........B1F2.70A5

        Device Specific.(ZB)........B2F2.71X4

        Device Specific.(ZC)........00000000

        Hardware LOCAIION Code......U78A0.001.DNWKYDT-P1-C4-T1



  PLATFORM SPECIFIC



  Name:  fibre-channel

    Model:  LP11000

    Node:  fibre-channel@1

    Device Type:  fcp

    Physical LOCAIION: U78A0.001.DNWKYDT-P1-C4-T

a.“Manage”à“Zone Admin”à“Alias”，以WWN地址划分Zone，命令格式“服务器名称_对应的HBA卡”

在找到WWN号以后，进入光纤交换机的管理界面

b.在左边Port&Attached Devices(28 Members)中选择所对应的端口，点击Add Member将需要划分到一个zone的端口添加到右方的Alias Members 中

2、创建Zone
a.“Manage”?“Zone Admin” ?“Zone”，根据Alias划分Zone，命名格式“服务器名称_对应的HBA卡_存储名称_对应0控制器的端口_对应1控制器的端口”

b.根据Alias添加Zone

在创建zone的时候，你需要把主机HBA卡的alias跟存储的alias添加到同一个zone中

3、创建Zone Config
a.“Manage”?“Zone Admin” ?“Zone Config”

b.使用默认的configure，选择创建好的Zones名字，点选“Add member”，将zone添加到config members中

c.保存配置，注意下面状态栏的状态，当出现“end of commit;”时表示保存成功


d.启用配置

配置完成，下面开始存储的配置
