概述：光分路器箱是安装在楼道、弱电竖井等位置，可以满足光缆的接续、分配以及插片式分光器安装的箱体。

产品名称：光分路器箱

产品分类

按安装地点分为室内型、室外型。

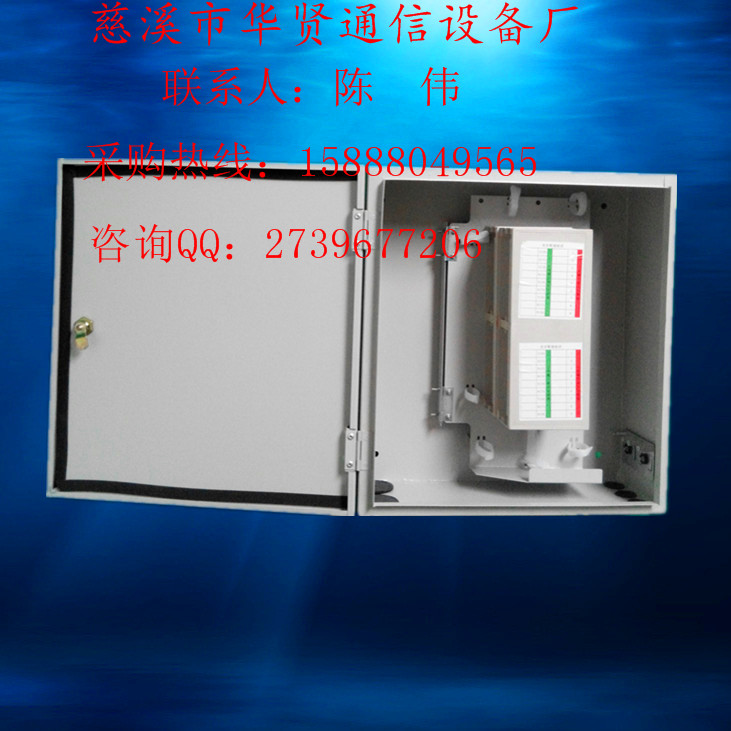

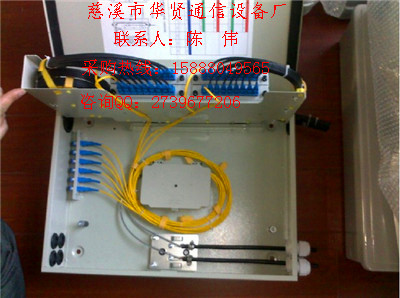

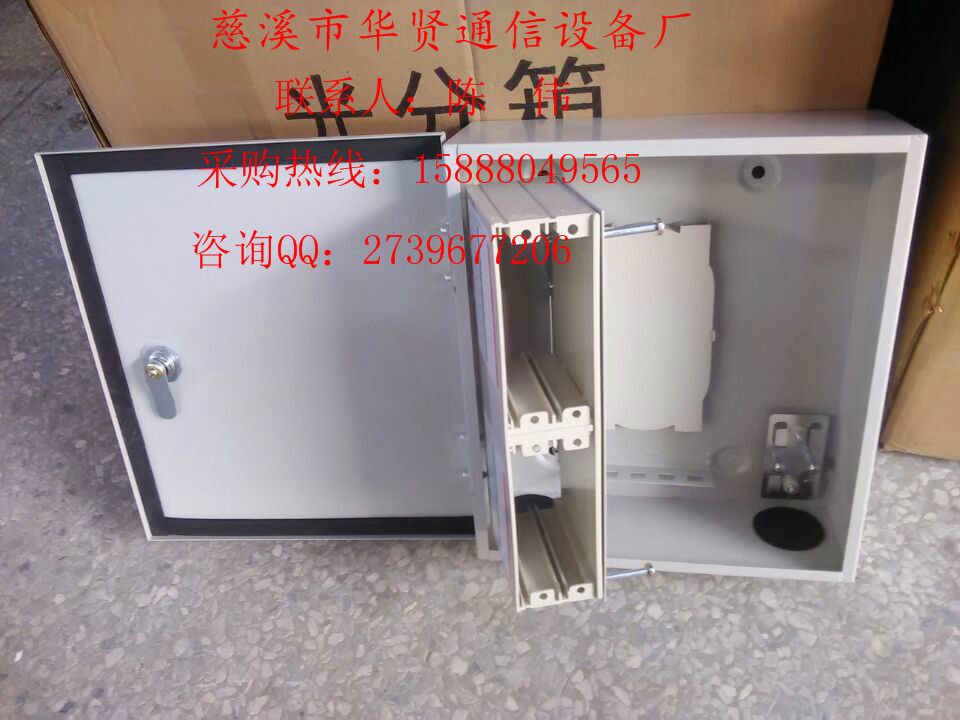

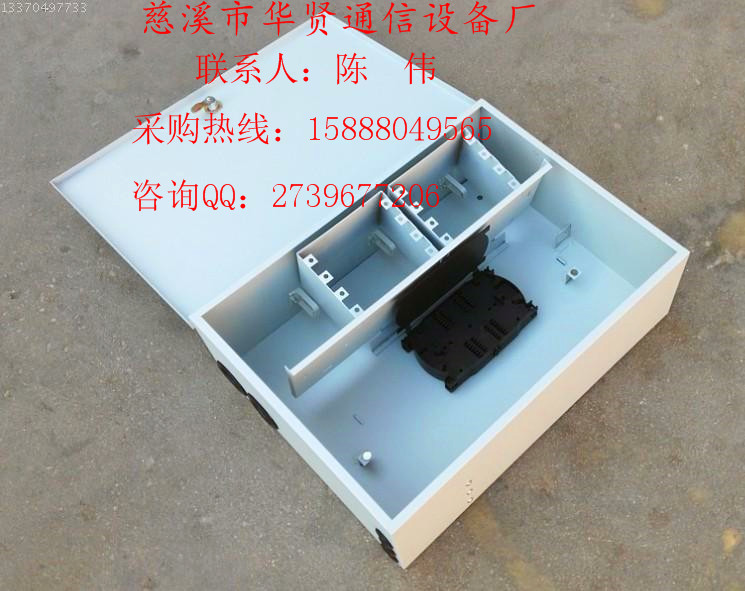

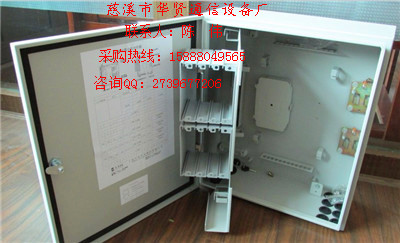

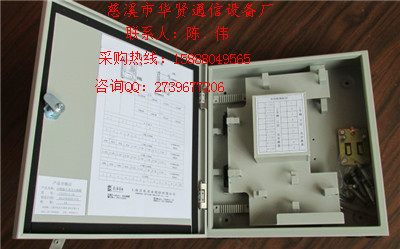

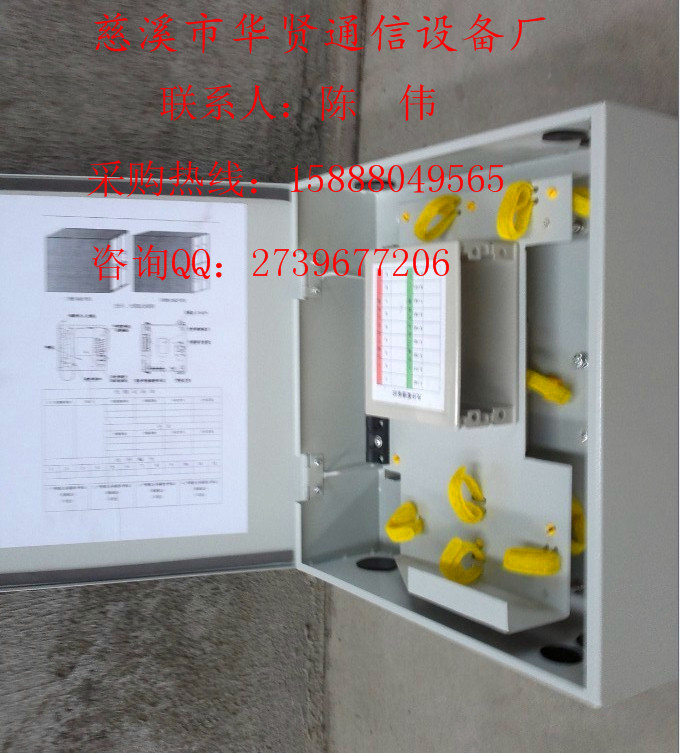

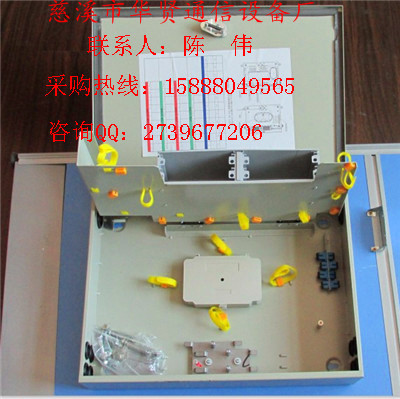

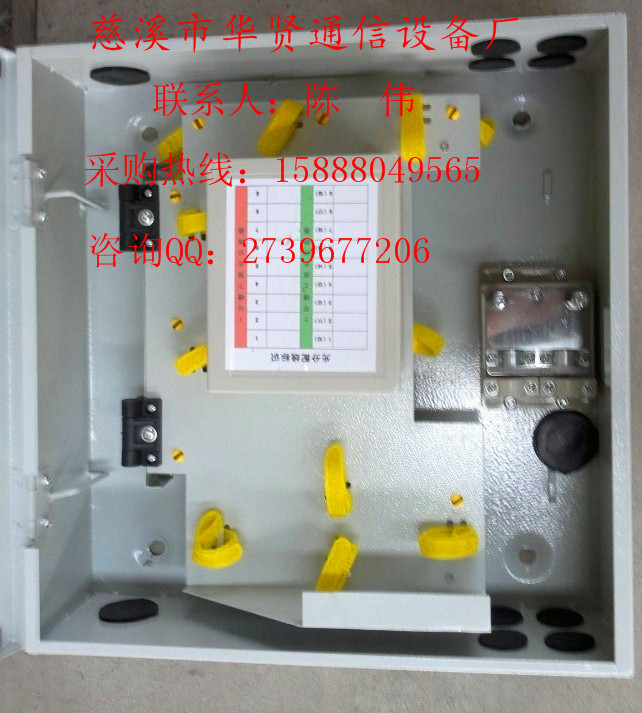

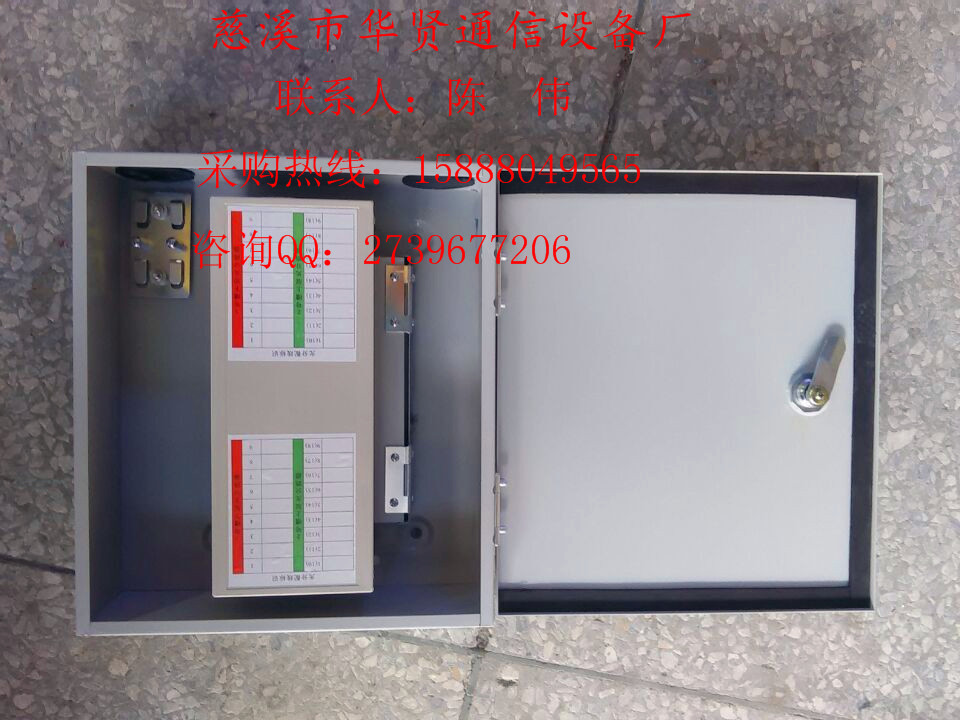

1插片式光分路器箱（室内型）

1.1安装分光器的箱体，分光器的安装区域应相对独立，箱体的分光器安装区域应支持安装插片式分光器。

1.2箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。

1.3不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。

1.4用户引入光缆未开剥时，接续固定件对光缆的的最小拉脱力不小于100N。

1.5光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

1.6线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

1.7提供一定数量理线环或其它绑扎线配件，方便绑扎线的基本要求。

1.8在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

2插片式光分路器箱（室外型）

2.1分光器的安装区域应相对独立，并可固定。

2.2用于室外电杆架设的FTTH光分路器箱，应配有固支架和螺栓，确保箱体的稳固性。

2.3箱体应保证所有线缆下走线开孔。

外观

a)  楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。

b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。

c)  采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。

d)  楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，

e)  楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。

f)  光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。

g)  光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。

h)  箱内工作单元表面颜色必须便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。

i)  箱体正面只能有中国联通的标志，厂家标志不允许在箱体正面出现。

环境条件

工作温度范围：-40℃～+60℃

贮存温度范围：-25℃～+55℃

运输温度范围：-45℃～+70℃

室内型：≤85%（＋30℃时）。

室外型：≤93%（＋40℃时）。

62kpa～101kpa（近似于海拔0m～5000m）

总辐射强度1120×(1±10%)W/m2

一、概述

光分路器箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。

二、特点及技术参数

※ 适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

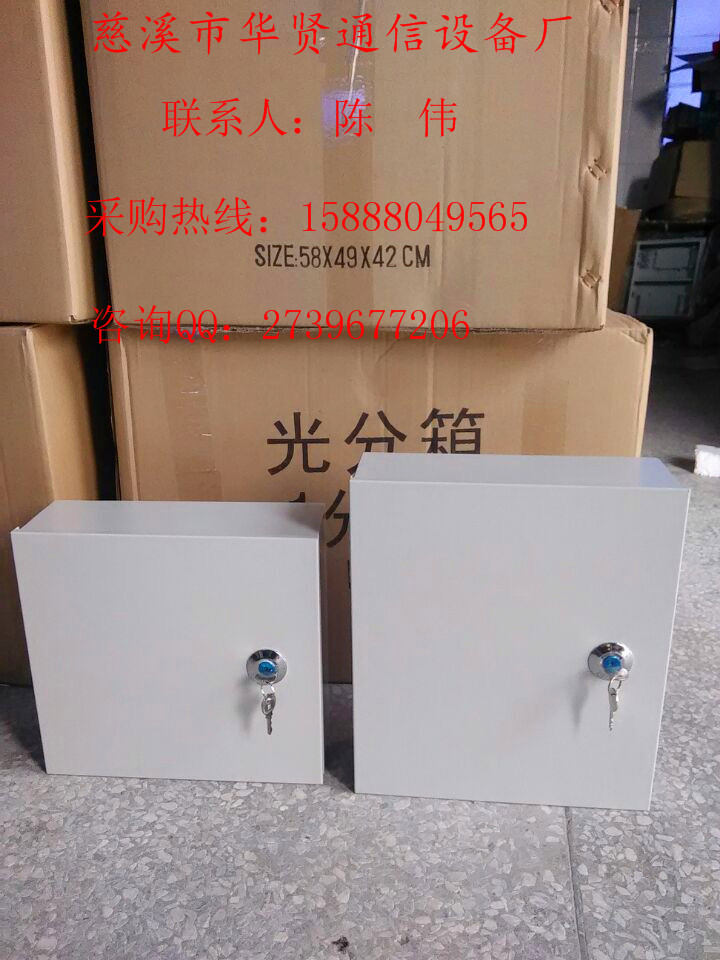

※ 模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

※ 系列化插片可积木化组合，扩容方便，投资节省。

※ 皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

※ 工厂化皮线尾纤，实现高质量低成本快速部署。

※ 工作环境温度：-40℃～+60℃

※ 环境湿度：≤95%（+40℃）

※ 大气压力：70kPa～106kPa

※ 外形尺寸：480mmX380mmX90mm

※在正常大气压，高压防护地与箱体间绝缘电阻不小于1000MΩ/500V（DC）

三、装配要求

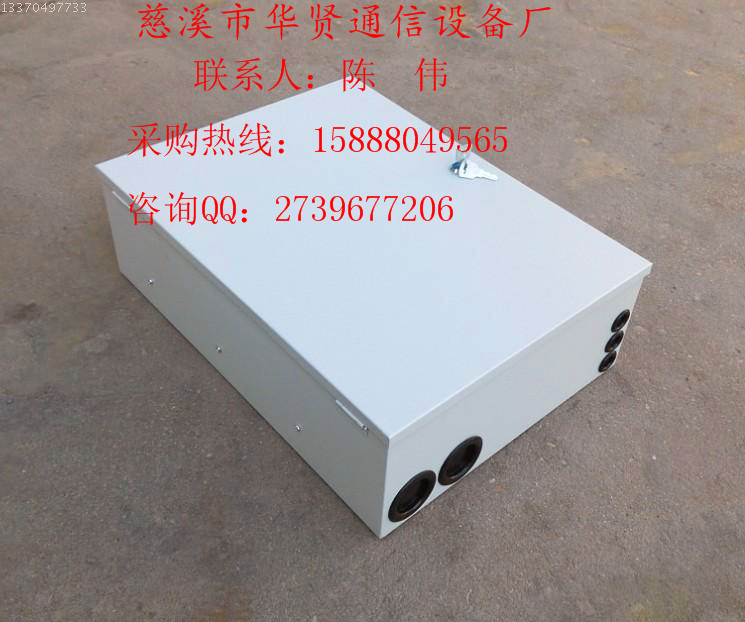

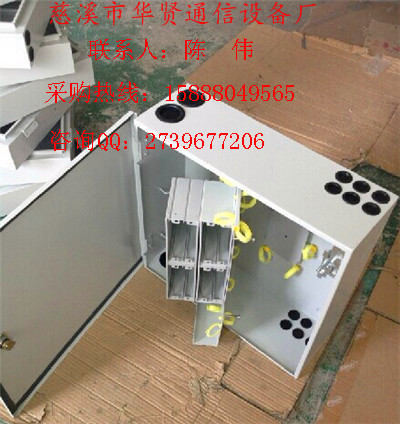

a)  楼道（室内，外）光纤分纤、配线箱应满足上下进缆的要求，箱体的顶部与底部各应配置4个进线孔，且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆，上部的进缆空需做密封处理。

b)  光纤熔接盘片应采用开启式，并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

c)  所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固。

d)  箱门开启角度不小于180o，门锁的启闭灵活可靠。

e)  光缆引入时其弯曲半径应大于光缆直径的15倍。

f)  光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于 30mm。

g)  蝶形引入光缆固定后的最小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m。

h)  安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内，光分路器的性能指标必须符合 招标技术规范书的要求。

i)  光分插片使用的光纤活动连接器应为SC型，两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD，T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色，下联端口使用的光纤活动连接器应为蓝色，空闲端口不安装光纤活动连接器。

j)  楼道光纤配线箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置。

j)  光分插片应采用模块化、集成化，楼道分光分纤盒内应无跳接。

l)  楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号，并提供进货证明

四、箱体安装步骤

4.1在要安装的墙体处用冲击钻打出固定孔，须在要安装设备处打四个ф8的孔即可。

4.2在4个固定孔处打入4只M6X60的膨胀螺钉，然后，将接入箱固定到墙上，用扳手将螺母锁紧。安装时注意不要将墙体上的灰尘散落到箱体内。
