百兆POE光纤收发器【物美价廉】

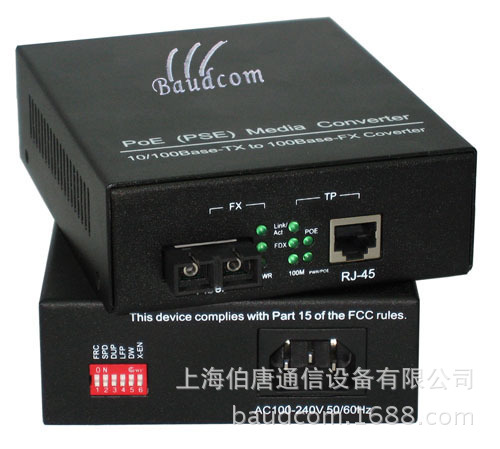

F产品简介
FR200/FR200S系列PoE供电10/100M以太网光纤收发器支持IEEE802.3 10Base-T / IEEE802.3u 100Base-T / 100Base-FX等协议和IEEE802.3af 标准，产品内置AC/DC电源转换电路，可以通过超五类非屏蔽双绞线传输数据并同时给后端的PoE受电设备（PD）供电（双绞线长度最长可到100米），最大输出功率25瓦特(48V/540mA，FR200系列)或15.4瓦特(48V/350mA，FR200S系列)。订购时请参考以下订货信息。
型号：FR200S-XX-XXX / FR200-XX-XXX
XX-XXX
描述
SC-M02
SC，多模，2km，1310nm
SC-S20
SC，单模，20km，1310nm
SC-S40
SC，单模，40km，1310nm
SC-S80
SC，单模，80km，1550nm
BS3-S20
SC，单模单纤，20km，1310/1550nm
BS3-S40
SC，单模单纤，40km，1310/1550nm
BS5-S20
SC，单模单纤，20km，1550/1310nm
BS5-S40
SC，单模单纤，40km，1550/1310nm
*若有其它规格需求，请联系我们。
1）接口说明
RJ-45接口
用于连接超五类非屏蔽双绞线，长度不超过100米。
光纤接口
光纤接口包括发射(TX)和接收(RX)两部分，需要用两根光纤交叉连接到远端设备的光纤接口，即发射(TX)连接远端的接收(RX)，接收(RX)连接远端的发射(TX)。如果采用的是单纤双向模块，用一根光纤直接连接即可。
电源接口
用附带的交流输入电源线连接到交流电源插座。
2）设备连接
用网线将光纤收发器的电口（ＲＪ45）连接到网络设备（网络摄像机/无线AP/VOIP电话等），光纤线插入光模块相应接口，再插好交流电源线，光纤收发器就会工作，前面板上的LED指示灯会显示设备的工作状态，详情请参考下面的LED灯指示说明。
LED灯指示说明
本光纤收发器前面板上的LED指示灯可以显示设备的工作状态和故障类型，每个LED指示灯的功用说明请参考下表。
PWR
亮：设备供电正常
不亮：设备无供电或电源损坏
Link/Act
(FX)
亮：光纤连接正常，但没有传输数据
闪烁：光纤连接正常并有数据传输
SD(FX)
亮：光口检测到远端发射的光信号
不亮：远端未发射光信号或信号太弱
Link/Act
(TP)
亮：网线连接正常，但没有传输数据
闪烁：网线连接正常并有数据传输
FDX(TP)
亮：电口为全双工连接
不亮：电口为半双工连接
100M
亮：电口传输速率为100M
不亮：电口传输速率为10M
POE
亮：PD设备连接正常
不亮：未连接PD设备或PD设备无法识别
闪烁：PD设备负荷过大或兼容性有问题
PWR/POE
亮：48V（典型值）电源正常
不亮：无48V电源或电压过低
