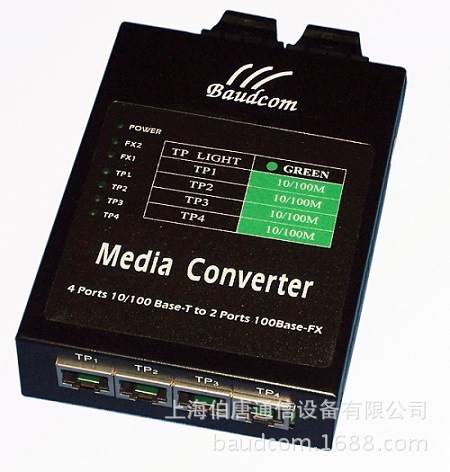

两光四电百兆光纤收发器 光纤收发器
1．引言
10/100M自适应快速以太网光纤收发器是一款新型高速以太网光纤网络传输类产品。它可以实现双绞线和光纤两种不同传输介质的转换,中继10/100Base-TX和100Base-FX两个不同网段。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。可实现最远120公里无中继计算机数据网的高速远程互连。产品性能稳定可靠，设计方面符合以太网标准，并有防雷击保护措施。特别适用于电信、有线电视、铁路、军事、金融证券、海关、民航、海 运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域。该产品是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。
2．功能介绍
2.1功能特点
遵循IEEE802.3系列 10/100Base-TX和100Base-FX以太网标准
接口支持：光纤接口为LC。双绞线接口为RJ45
双绞线端口支持速率和全/半双工模式自动适应
支持自动MDI/MDIX，无需进行电缆选择
13个LED指示灯分别提供电源光纤端口和UTP端口状态指示
提供外置直流电源和内置电源两种形式
128K大小的数据缓冲RAM
支持低时延的纯数据转发及全双工/半双工流控
内置看门狗定时器监控内部交换错误
2.2技术参数
10/100M自适应快速以太网光纤收发器系列
技术参数
网络接口数
4路
光接口数
2路
网口传输速率
10/100Mbit/s
网口传输模式
10/100M速率自适应支持MDI/MDIX自动反转
光口传输速率
100Mbit/s
工作电压
交流220V或直流+5V
整机功耗
<1W
网络接口
RJ45接口
光纤指标
光 接 口： SC、LC (可选)
多模：50/125，62.5/125um 单模：8.3/125，8.7/125um， 8/125,10/125um
波长：单模：1310/1550nm
数据通道
支持IEEE802.3x 支持collision base backpressure
工作模式: 全双工/半双工 传输速率100Mbit/s
误码率为0
部分产品型号及光接口技术参数
台式双纤单模/多模收发器
产品型号
波长(nm)
光接口
电接口
光功率(dBm)
接收灵敏度(dBm)
传输距离(km)
8103MA-05V-8L
850
LC
RJ-45
-8～-3
≤-19
0.55
8103SA-2F-3L
1310
LC
RJ-45
-20～-15
≤-34
2
8103SA-10F-5L
1550
LC
RJ-45
-15～-8
≤-34
10
8103SA-20F-3L
1310
LC
RJ-45
-15～-8
≤-34
20
8103SA-40F-3L
1310
LC
RJ-45
-8～-3
≤-34
40
8103SA-60F-3L
1310
LC
RJ-45
-5～0
≤-34
60
8103SA-80D-5L
1550
LC
RJ-45
-5～0
≤-34
80
8103SA-100D-5L
1550
LC
RJ-45
-3～3
≤-36
100
8103SA-120D-5L
1550
LC
RJ-45
0～5
≤-36
120
台式单纤双向收发器
产品型号
波长(nm)
光接口
电接口
光功率(dBm)
接收灵敏度(dBm)
传输距离(km)
8103MB-2F-3L
1310
LC
RJ-45
-20～-15
≤-34
2
8103MB-2F-5L
1550
LC
RJ-45
-20～-15
≤-34
2
8103SB-10F-3L
1310
LC
RJ-45
-15～-8
≤-34
10
8103SB-10F-5L
1550
LC
RJ-45
-15～-8
≤-34
10
8103SB-20F-3L
1310
LC
RJ-45
-15～-8
≤-34
20
8103SB-20F-5L
1550
LC
RJ-45
-15～-8
≤-34
20
8103SB-40F-3L
1310
LC
RJ-45
-8～-3
≤-34
40
8103SB-40F-5L
1550
LC
RJ-45
-8～-3
≤-34
40
8103SB-60F-3L
1310
LC
RJ-45
-5～0
≤-34
60
8103SB-60D-5L
1550
LC
RJ-45
-5～0
≤-34
60
8103SB-80D-3L
1310
LC
RJ-45
0～5
≤-34
80
8103SB-80D-5L
1550
LC
RJ-45
-5～0
≤-34
80
8103SB-100D-5L
1550
LC
RJ-45
-3～3
≤-36
100
8103SB-100D-4L
1490
LC
RJ-45
-3～3
≤-36
100
8103SB-120D-5L
1550
LC
RJ-45
0～5
≤-36
120
8103SB-120D-4L
1490
LC
RJ-45
0～5
≤-36
120
3. 工作环境
3.1工作电压
交直流220V、+5V
3.2工作温湿度
操作温度： 0℃to +50℃
储存温度： -20℃to +70℃
湿度： 5% to 90%
4．质量保证
平均无故障时间>10万小时；
一年包换，三年保修。
