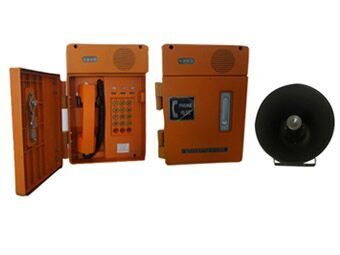

HAT86（XII）P/D型数字式广播话站

HAT86（XII）P/D型数字式广播话站

一、产品描述

HAT86（XII）P/D型数字式广播话站是集我公司长期从事工业生产调度通信系统研究的经验，采用现代电子技术、数字降噪处理电路研制成功的高性能、高可靠性通信终端，具有安装使用方便、通话质量好、消除呼叫盲点等优点，可以提高工作效率。

二、外形尺寸和重量

1.外形尺寸：36（长）×24.5（宽）×18（高）cm

2.重量：7.72kg(含喇叭)

三、产品功能、特点

四、HAT86（XII）P/T-D是在基本型机的基础上，增加了呼叫功能、背景噪音功能和扩音呼叫功能，其扩音呼叫控制部分采用了先进的软件分析技术，具有功能先进、工作可靠的特点。功放输出电路功率大，声音清晰。可广泛用于电厂、变电所、工矿、机场、码头等无人值守的需要呼叫广播的场所；

2.整体式结构，外形美观大方,密封性好防水、防尘、防腐蚀经受敲击、高温，低温，扭拉等不破裂，不变形；

3.防护等级达IP65，适用于极为恶劣的环境；

4.话机外壳采用抗静电增强聚酯模压制作。机壳一体化设计，起到防盗作用；

5.采用密封式结构设计，起到防尘、防雨、防湿、防腐蚀作用；

6.采用无触点结构设计，避免形成电火花，起到防爆作用；

7.采用脉冲、双音频兼容拨号；

8.采用声光两种方式提示；

9.带夜光显示,以方便在昏暗环境下操作；

10.话机正面设有振铃指示灯，便于在昏暗环境中识别电话机来电呼叫；

11.在拨号盘上配置急呼按键，可以一键急呼调度台；

12.采用新开发的叉簧开关机构，话机上无任何可动零部件；

13.来电时，铃声经内部放大，通过30W喇叭传出，声音清晰、洪亮。避免因环境 噪音而漏接电话；

14.在2~5次铃响无人接听后，本机自动接通，同时启动喇叭，主叫方马上能进行广播 呼叫，喊话声音达到120分贝，能有效避免调度指令误传或延误传达的情况发生；

15.操作与普通电话机相同，扩音系统由微电脑自动控制，无需人工操作；

16.高效的噪音处理方式，大大的减少了噪声环境对通话的干扰，在工业环境噪声≤100dB下使用具有较好的消噪效果，使用时离送话口距离越近，效果更佳；

16.本机可与48—60V任何形式交换机配合使用；

产品参数

1、振铃声级> 80Db；

2、电话线直流开路电压：40-64V；

3、电话线直流馈电电流：25-60mA；

4、铃流信号：频率：25Hz±3Hz ；断续比：1s:4s；电平：75±15V；

5、忙音信号：频率：450Hz±20Hz ；断续比：（0.3-0.4）s：（0.3-0.4）s ；电平：-8dBm- -12dBm；

6、扩音响度：话站扩音响度不小于100dB（A），功率1-5W可调节；

7、扩音失真度：不小于5%；

8、扩音功率:5-10W可调（出厂调在10W）；

9、频率响应：不大于6dBm（400-3000Hz）；

10、信号声强：音频线输入1000Hz时，250mV时，不低于95dB（A计权），喇叭失真度≤7%；

11、脉冲拨号：拨号脉冲断续比:1.6±0.2:1 拨号脉冲速率：10±1次/秒；

12、双音频拨号：标准频率：低频群 695Hz 770Hz 852Hz 941Hz 高频群

1209Hz 1336Hz 1447Hz 1633Hz；

13、频偏：不超过±1.5%；

14、频响：频率在350Hz-3400Hz内不超过±3dB（测试条件：输入1000Hz，250mV）；

15、音频输出口信号:当音频输入1000Hz，250mV时，音频输出信号≥300mV；失真度≤7%；

16、传输特性：

用户线长度             0Km       5Km
发送响度评定值（dB）   ≥2       ≤12
接收响度评定值（dB）   ≥-8      ≤-1
侧音掩蔽评定值（dB）   ≥3       ≥10
稳定平衡回损  （dB）   ≥9       ≥15
回声平衡回损  （dB）   ≥11      ≥17

17、组合信号的高低频电平差2±1dB，由谐波互调引起的总失真度比基波电平至少低20dB；

18、电平：低频群—9dBm±3dB，高频群—7dBm±3dB；

19、环境噪声：≤95dB（A）,其中T型降噪能力14分贝；

五、工作条件

 1.工作温度：-15～40℃；

 2.工作湿度：不大于95%(+25°C时）；

 3.额定电压：AC:127V±10%（50HZ）  地面AC:220V,50Hz 交流工作电流≤500mA；

 4.大气压强：86-106kPa；

 5.使用环境：广泛应用于电厂、变电所、工矿、码头、高速公路、生产现场等室外环境较恶劣的场所；
