壁挂式声光电话机HAT86(XII)P/T-C强铃型

一、特点
1、话机外壳采用高强度LG,FR500阻燃材料，采用密封式结构设计，防火、防尘、防水、防腐，防护等级达IP 65，适用于较为恶劣的环境。
2、本机可与48～60 V任何形式交换机配合使用。
3、最后一组电话号码重拨功能。
4、电子线路采用无触点结构设计，避免形成电火花，起到防爆作用。
5、振铃信号采用声、光两种方式提示。
6、号盘夜光指示。
7、话机、机壳一体化设计，起到防盗作用。
8、箱体采用优质阻燃材料，不锈钢门锁，新颖坚固。
二、主要技术指标
1、使用条件

 环境温度：-25～+55°
 相对湿度：无要求
 大气压力：86～106 KPa
 环境噪声：≤60 dB
2、工作频率

 300～3400 Hz

3、拨号
3.1脉冲拨号
   拨号脉冲断续比：1.6±0.2：l
   拨号脉冲速率：  10±1次/秒
3.2双音频拨号
   标准频率：低频群  695 Hz   770 Hz   852 Hz    941 Hz
             高频群 1209 Hz  1336 Hz  1477 Hz   1633 Hz
   频    偏：不超过  ±1.5％
   电    平：低频群 –9 dBm ± 3 dB
       高频群 –7 dBm ± 3 dB
   组合信号的高低频电平差：2 ± 1 dB
   由谐波互调引起的总失真度比基波电平至少低20 dB

4、传输特性：

用户线长度                     0 Km                 5 Km

发送响度评定值(dB)                   ≥2                   ≤12

接收响度评定值(dB)                   ≥-8                  ≤-l

侧音掩蔽评定值(dB)                   ≥3                   ≥10

稳定平衡回损(dB)                     ≥9                   ≥15

回声平衡回损(dB)                     ≥11                  ≥17

5、振铃声级 ＞80dB
6、重量：3.8 Kg
7、外型：237 × 342 × 170 mm

三﹑各部分功能说明

1﹑话机进线      2﹑底座     3﹑振铃窗      4﹑中框

5﹑振铃指示窗    6﹑前后盖固定螺丝          7﹑手柄

8﹑手柄挂叉       9﹑数字键           10﹑重拨键（REDIAL）

11﹑快速收线键（FLASH）    12﹑安装支架     13﹑门盖

四﹑安装

本机可固定在墙面、柱杆或其它建筑物上。用话机随箱附件安装支架固定在墙上，也可以在安装时先将中框（4）与底座（2）的四个固定螺钉（6）拧开，将本机的底座固定在所需的位置上，同时请将脉冲双音频设置跳线 J ，以适应您的话机所在交换机的需要（出厂时设定为双音频工作）。

五﹑使用

1﹑当听到电话铃声时，打开话机门盖，摘下手柄便可与对方通话。
2﹑当您需要打电话时，请打开话机门盖，摘下手机，听到拨号音后，即可拨号。当听到回铃声时，等待对方答话。如果听到忙音（嘟……嘟……嘟声），请挂机，稍后再打。

3﹑重拨键(REDIAL)使用：

（1）作重拨键用：提机听到拨号音后，即按此键，则为重拨功能，即重拨最后一次所拨的电话号码。

（2）单键重拨用：在拨号完成后，若遇到忙音可按此键，话机将自动进行如下操作： “挂机” > “摘机” > “重拨上次号码” 。
4﹑快速收线键(FLASH)的使用：当拨号后听到忙音时，可按(FLASH)键快速收线， 即可听到拨号音， 可不必挂机后再次摘机。

5﹑每次通话完毕，务必请将手柄挂回原处，并关好门盖，以使话机能正常工作。

六﹑贮存、运输、售后服务

1、贮存

   包装成箱的话机应放在通风、干燥的地方。堆放高度不能超过六层，仓库温度为-15°～+45°，湿度≤75％。

2、运输

   包装成箱的话机，在避免雨、雪直接影响下，可用任何交通工具运输。

3、售后服务

   若本机发生故障，非专业人员请不要打开话机，应请专业人员进行维修，或直接与我公司售后服务部联系。

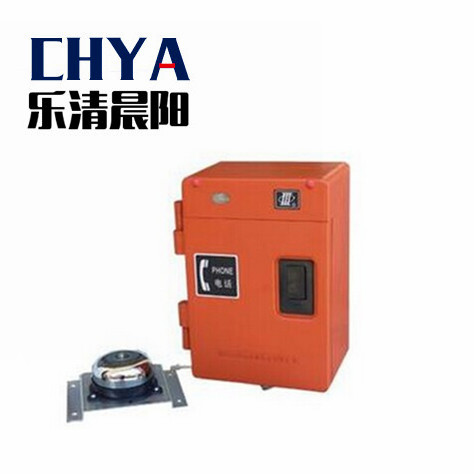

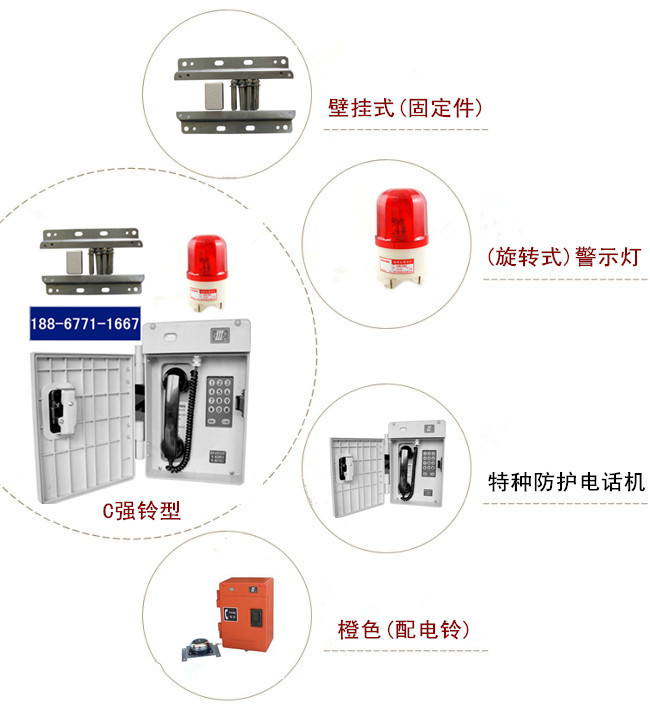

 HAT86(XII)P/T-C强振铃型电话机，是在基本型电话机的基础上增加了部分控制电路，利用振铃铃流的触发来控制强电开关的通断，从而驱动电铃或警灯等器件，以扩大话机振铃的有效接听范围。

注（1）本机在失去220V电源时，扔可作为普通电话机使用。

   （2）本机引出线带叉的为话机进线，不带叉的为控制输出线。
