A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。
B、用于光缆交接箱，可配576芯机架。

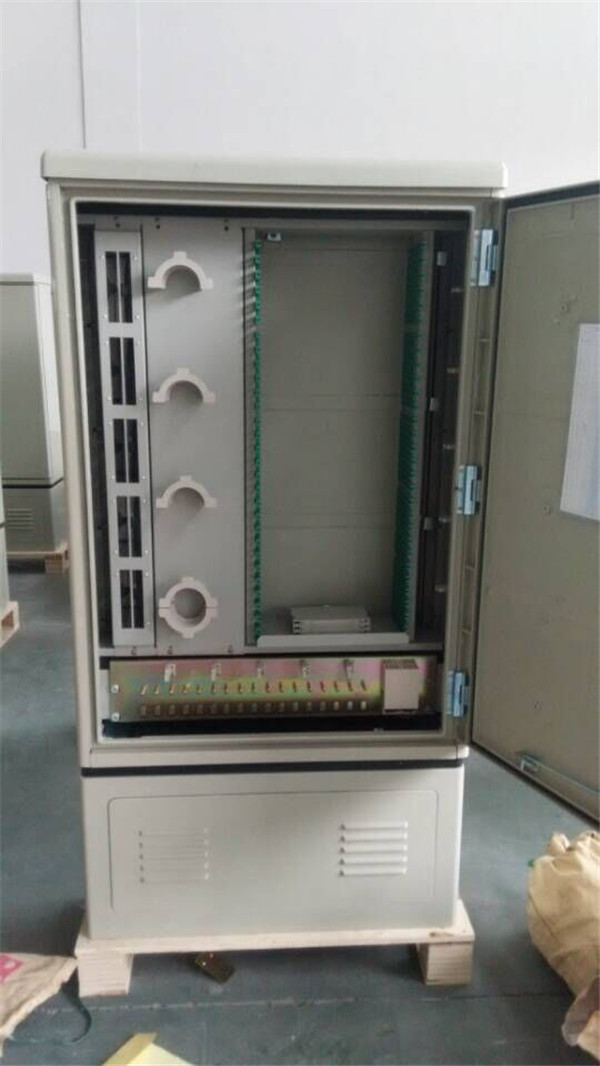

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径哀耗低。
2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

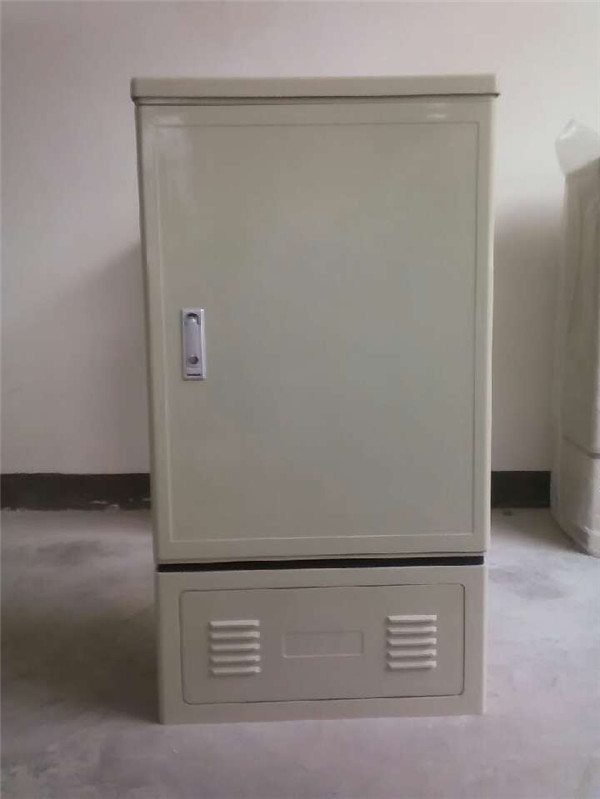

C、 外形美观大方，并可与进口箱体媲美。
主要技术指标：
工作温度：-40℃～+60℃。   相对湿度：≤95%（+40℃）。  大气压力：70Kpa～106Kpa。
耐电压水平：≥3000V(DC)1min不击穿、无飞弧。     绝缘电阻：≥2×104MΩ/500V（DC）。
机械强度：与表面垂直的压力大于980N。           密封性能：达到GB4208标准中IP65级要求。
阻燃性能：符合GB5169.7标准中要求。             防护等级：达到IP65级。
使用说明
1、模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。
2、 设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。
3、 同时适用于普通光缆和带状光缆。
   主要技术指标
1、 工作环境 工作温度：-40℃~+60℃
相对温度: ≤95%(+40℃)
大气压力: 70Kpa~106Kpa
2、 箱体防护等级达GB4208标准中IP65级要求。
3、 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
4、 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
5、 光纤连接器损耗（含插入、互换、重复）不大于0.5dB。
6、 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB
7、 光纤连接器插拔耐久寿命>1000次
8、箱体外形尺寸（mm）：见本公司规格明细表
箱体安装尺寸（mm）：见本公司规格明细表
9、、最大容量: 576芯

1. 技术指标

  1）使用条件

环境温度：－20℃～＋60℃

贮运温度：－25℃～＋55℃

相对湿度：≤95％（＋40℃时）

大气压力：70Kpa~106Kpa

  2）光电性能

连接器插入损耗（包括插入、互换、重复）≤0.2dB

回波损耗：FC/PC≥45dB   FC/UPC≥50 dB  FC/APC≥60 dB

插拔耐久寿命大于1000次。

4. 箱体特点

1） 机箱密封防护等级：GB4208/IP65

2） 静负荷能力：箱壳≥980N  侧表面≥500N  门铰链≥200N

3） 绝缘电阻：高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）

4） 耐电压强度：高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。

 规格

  1.产品外形尺寸：960mm*525mm*310mm（高*宽*深）

  2.最大容量：168芯（一般情况下144芯）

 安装

1） 预制水泥基座，

    水泥基座外形尺寸（长×宽×高）为590mm×420mm×300mm,地基中心留   405mm*170mm*300mm的进孔线。

2）预埋地脚螺钉，保证地脚螺钉的中心距离为438mm*180mm，螺钉高出水平面50mm（也可采用膨胀螺栓固定）。

3）将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。在已有水泥基座的情况下，用4个M10×60膨胀螺钉固定即可。

四、使用与操作

  1）箱体的开启

     通过专门的钥匙开启，关闭箱门。

  2）光纤配线原理

     采用光缆与光缆交叉连接方式。即进局光缆与配线尾纤，出局光缆与另一配线尾纤分别进行熔接与成端。两者之间用跳线尾纤进行交叉连接。

  3）光缆进出和固定

     光缆从箱体底部进入箱体。光缆进入箱体后用开剥刀去光缆保护层，开剥长度根据实际情况决定，将光缆在开剥处用喉箍固定在箱内的光缆固定板上；将光缆加强芯固定在固定板上的缆芯固定轴上。

  4）光纤的熔接

     卸下熔配模块上的盖板，熔接前光纤保护套管穿入纤芯，然后将光缆纤芯端头与尾纤纤芯端头按光缆熔接工艺熔接，再盘入熔配一体模块的熔接盘。熔接好的尾纤，引入到熔配一体模块的配线盘内，并插入到相应的适配器。

  5）双头尾纤（跳线）的连接

     将熔接好的熔配模块装入箱内，将双头尾纤(跳线)两端分别插入相应的适配器上，余纤盘在线环上，完成光纤的链接。

  6）PLC分路器的盘纤与连接

     将微型PLC分路器用495胶水固定在熔配一体化托盘内部，然后将其分支引入绕线盘进行盘纤。接着将该PLC分路器的输入输出端拧上对应型号的适配器卡接在熔配一体化托盘的槽口上即可。
